SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신

SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신

높은 강도 수직 CNC 회전 센터

다재다능한 CNC 프레싱 드릴링 머신

CNC 회전 다재다능 기계 도구

원래 장소:

중국

브랜드 이름:

SMTCL/SYMG

인증:

ISO certification

모델 번호:

VMC850 큐

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
브랜드:
SMTCL
가늘고 긴 테이프녹화자 ::
BT40
종류::
수직
CNC 제어 시스템 ::
화낙, 지멘스
공급속도 (분 밀리미터 /) ::
1 - 20000 밀리미터 / 분
위치 결정 정밀도 (밀리미터) ::
0.006
반복성 (X/Y/Z) (밀리미터) ::
0.004
스핀들 모터 전원(kW) ::
7.5/11
공구 매거진 능력 ::
24
차원(L*W*H) ::
2400x3125x2840mm
x 축 교통:
850 밀리미터
Y 축 여행:
500 밀리미터
Z축 이동:
540 밀리미터
지불 및 배송 조건
최소 주문 수량
1개 세트
가격
협상 가능
포장 세부 사항
나무 상자, 주석 트렁크, 다른 내항성이 있는 포장
배달 시간
45-60 일
지불 조건
L/C (신용장), 전신환, 웨스턴 유니온
공급 능력
달 당 50개 세트
제품 설명

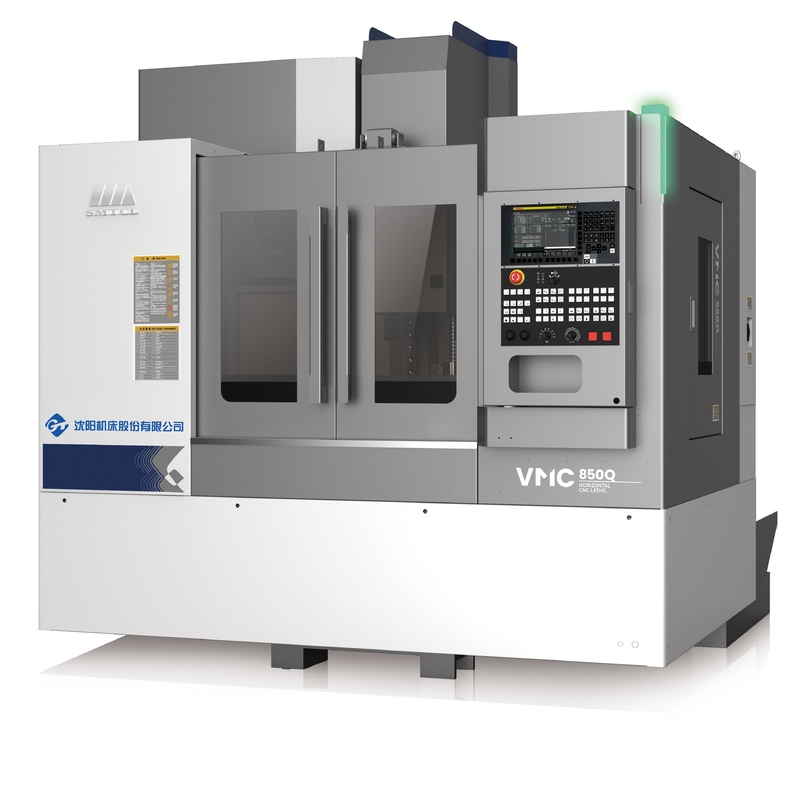

SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신 0

VMC850Q 수직 가공 센터
이 새로운 세대의 VMC850Q 수직 가공 센터는 수직 프레임 레이아웃, 크로스 슬라이드 구조, 높은 딱딱한 힐링 기둥, 뒤집어진 트라페조이드 스핀드 박스, 낮은 중력,높은 딱딱한 침대, 3 축 롤러 가이드 레일, 기계의 좋은 실행 정확성, 높은 강도 및 우수한 정밀 안정성을 보장; 기계 구조는 간단하고 컴팩트, 바닥 면적은 작다,자동 라인의 조립에 유리한; 마름 표면, 굴착, 굴착, reaming, 2D 및 3D 표면 처리, 터핑 및 고 정밀 가공의 통합의 다른 프로세스를 할 수 있습니다.높은 속도와 높은 효율성, 지능적이고 안정적입니다.
한눈에 보는 특징
SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신 1

1고직성 및 높은 안정성 설계

* 고강도 통합 cast cast casting bed

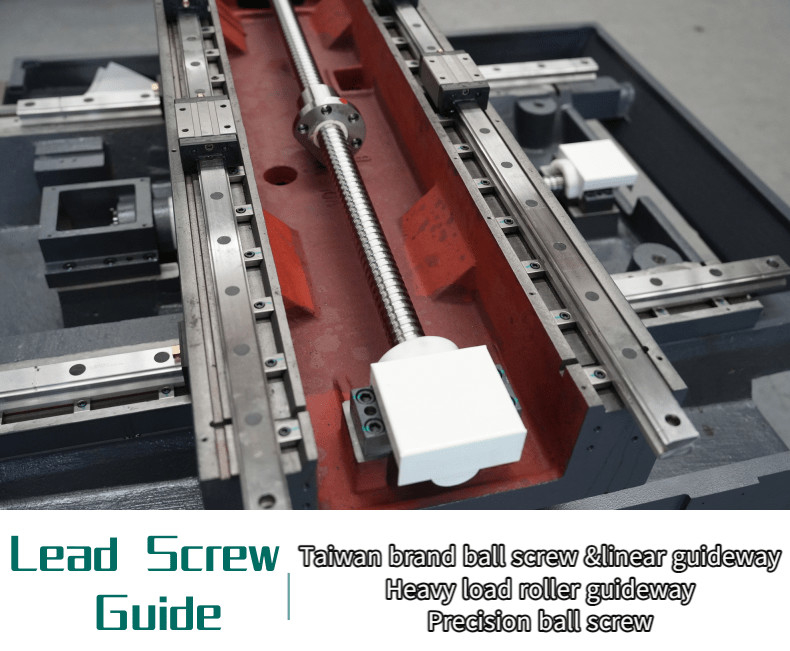

* 3축 P급 롤러 가이드

* 길게 뻗은 힐링 뼈 기둥





2정확성 및 정확성 유지

* C3 전제 당겨진 납 나사

* 열 대칭 기술

* 오류 보상 기술





3안전, 환경 보호, 효율적인 생산성

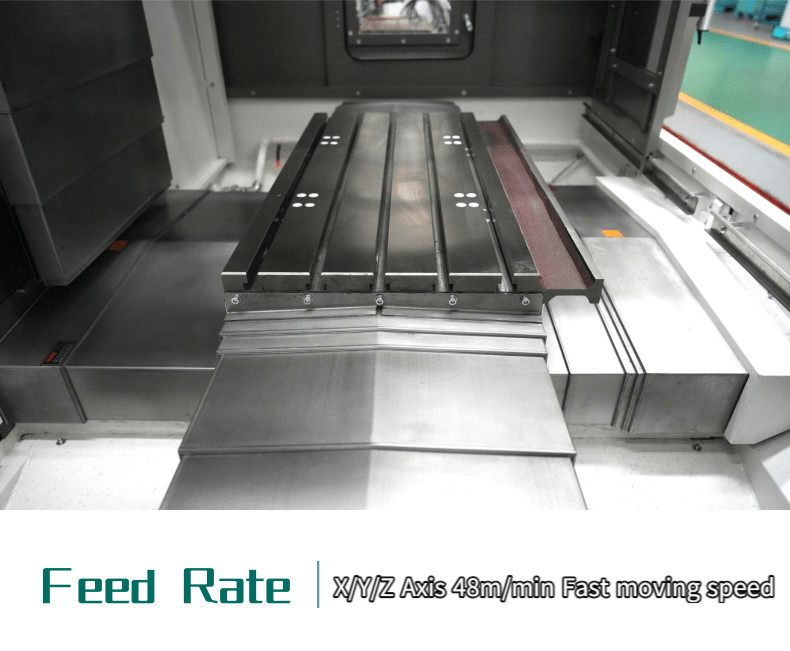

* 3 축 빠른 전환 48m/min

* 직접 스핀드 12000 RPM

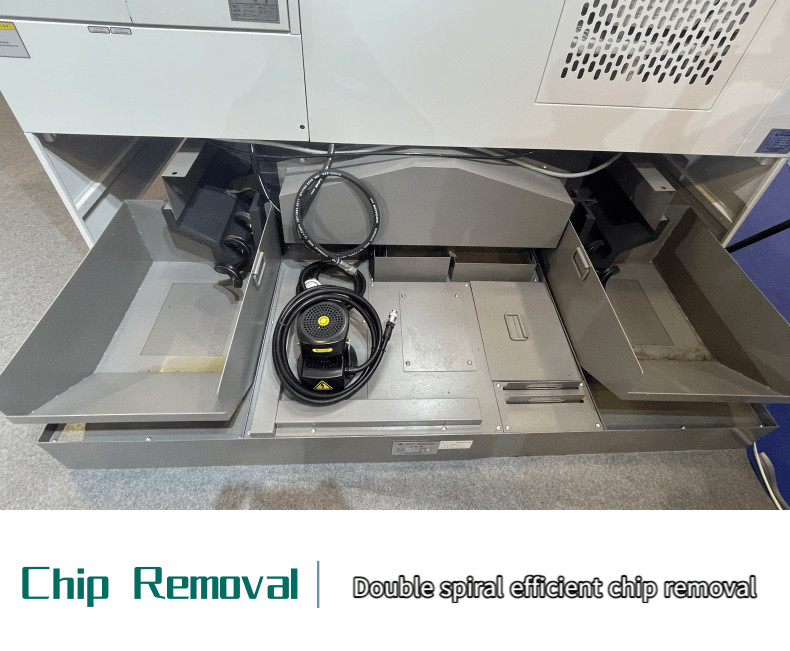

* 침대 두 개의 나선 칩 추출기

SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신 2

제품 사양

주요 기술 사양

주요 기술 매개 변수
항목
단위
사양
용량
X축 이동
mm
850
Y축 이동
mm
500
Z축 이동
mm
540
스핀드 코와 테이블 표면
mm
120~660
스핀드 코와 기둥 표면
mm
640
작업 테이블
테이블 크기 (L×W)
mm
1000 × 500
테이블에 최대 부하
1kg
600
T 슬롯 크기
mm
18x5

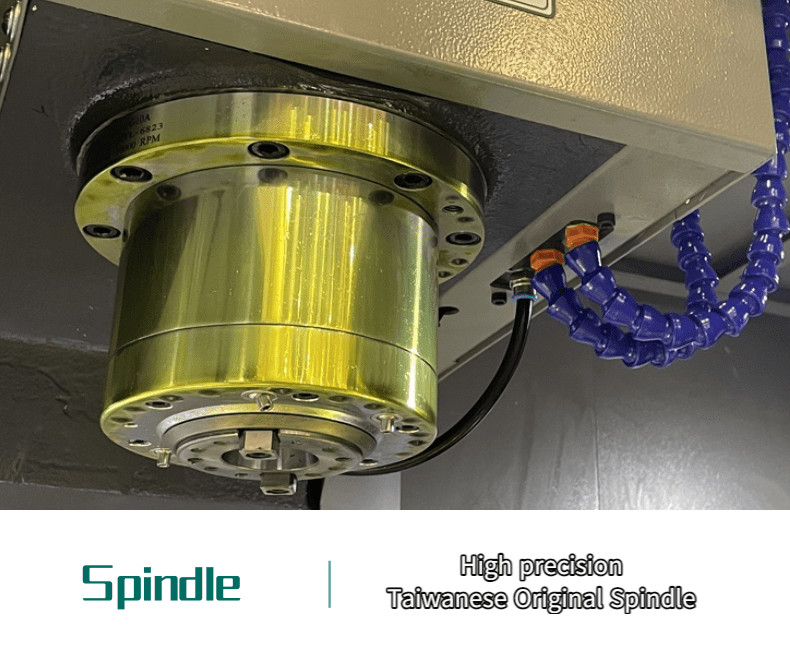

스핀들
스핀드 속도
rpm
10000
스핀드 톱니/스핀드 스탠드
mm
7/24 톱니
BT2
스핀드 모터
kw
7.5/11
최대 출력 토크
N.m
35.8/70
스핀드 드라이브 타입

동시 치아 벨트
먹이율
X,Y,Z 급행
M/min
48/48/48
최대 절단 공급 속도
M/min
20

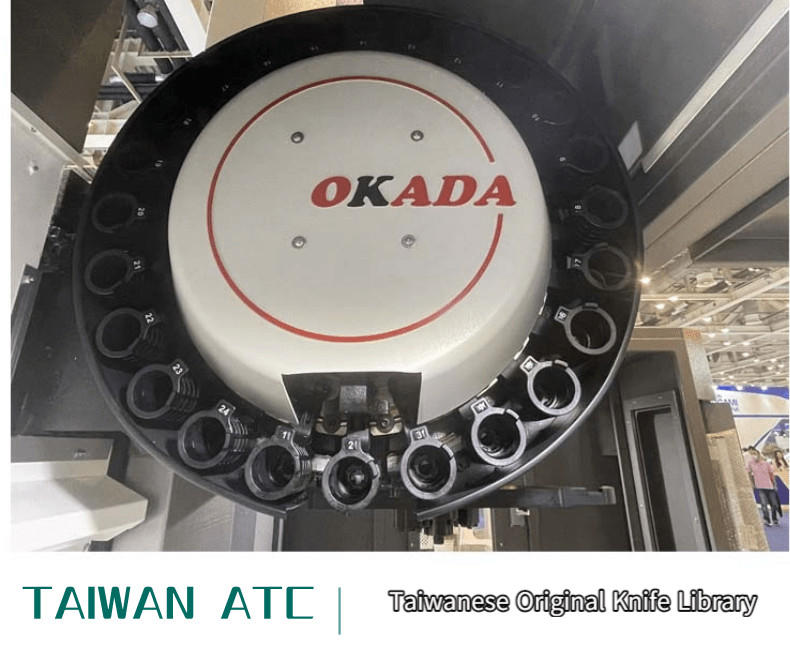

A.T.C
도구 저장 용량
pc
팔 타입 24
최대 도구 지름
mm
150(80)
최대 도구 길이
mm
250
도구 교체 시간 (T-T)
2.5
정확성
위치 정확성 X/Y/Z
mm
00.008/0.006/0006
반복 가능 위치 X/Y/Z
mm
00.005/0.004/0.004
다른 것
전체 차원 (L×WxH)
mm
2400×3125×2840
기계의 순량
1kg
5100
전체 전력 요구
KVA
18


표준

1. FANUC OI-MF TYPE ((5) β 제어 시스템 2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 조작기 도구 매거진 4. 물 탱크 + 침대 빨래 칩 5. 깨끗한 공기 총, 작동 조명, 경고 조명

선택 사항

1- Fanuc O-MF 테이프시스템2- Fanuc O-MF 테이프시스템3. 시멘스 828D CNC 시스템 4. 직결 12000 RPM 기계 스핀드 5. 16000 RPM, 24000 모터 스핀드 6. 4 축 회전 기기 7. 2MPa, 3MPa,5MPa,7MPa 내부 냉각 8. 기름-물 분리기 9.체인 칩 제거기 10. 깨끗한 물 총 11. 도구 및 작업 부품을 검사 12.자동 문13안전 문 잠금 14. 전기 캐비닛 및 에어컨

주요 정확도

기계의 정확성은 수용 표준 GB/T18400.2-2010을 구현합니다 기계 도구 위치 정확성과 반복 위치 정확성에 대한 수용 표준 GB/T18400.4-2010
검사 항목
공장 표준
가공 정확성
IT6
위치 정확성
X축 (mm)
0.008
Y축 (mm)
0.006
Z축 (mm)
0.006
위치 정밀도를 반복한다
X축 (mm)
0.005
Y축 (mm)
0.004
Z축 (mm)
0.004

주요 구성

기계 도구의 주요 구성 및 구매 된 부품 목록
항목
사양
브랜드
언급

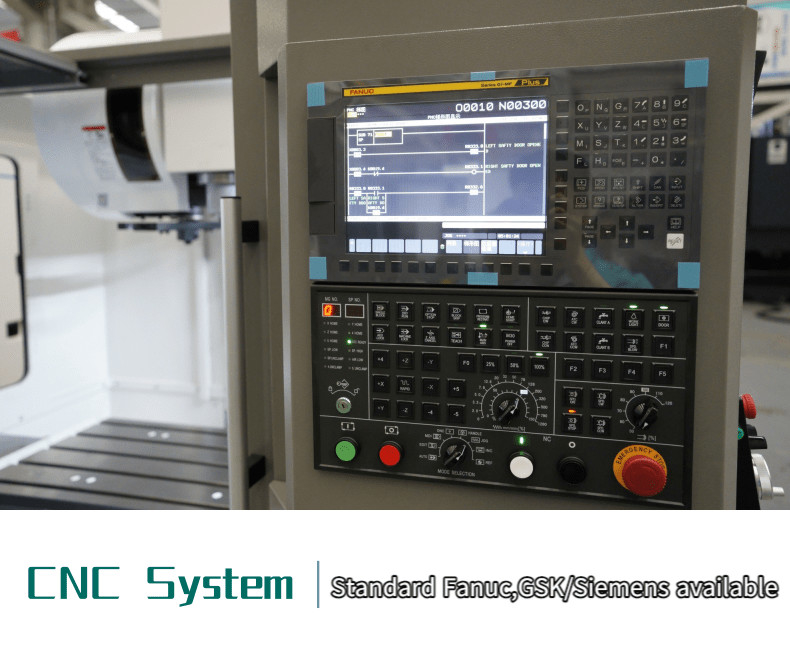

CNC 시스템
FANUC Oi-MF PLUS TYPE (5)
FANUC

주 엔진
비iI 8/12000-B
FANUC

X축 모터
βiSc 12/3000-B
FANUC

Y축 모터
βiSc 12/3000-B
FANUC

Z축 모터
βiS 22B/3000-B
FANUC

X축 나사류
30×62×15
NSK/FAG/NACHI/NTN

Y축 나사류
30×62×15
NSK/FAG/NACHI/NTN

Z축 나사류
30×62×15
NSK/FAG/NACHI/NTN

엑스축 공 나사
φ40×16,C3
THK/PMI/HIWN

Y축 공 나사
φ40×16,C3
THK/PMI/HIWN

Z축 공 나사
φ40×16,C3
THK/PMI/HIWN

X축 가이드 라인
35
THK/REXROTH/PMI/HIWN

Y축 가이드 라인
45
THK/REXROTH/PMI/HIWN

Z축 가이드 길
45
THK/REXROTH/PMI/HIWN

처리상황
SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신 3
SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신 4
왜 우리 를 선택 합니까?

◆ 최고 품질 의 감각, 고객 의 요구 가 우선

◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다

◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체

◆ 안정 하고 성숙 한 공급 시스템

◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.

◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드

◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다

우리 에 관한 것
SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신 5
방문해 주세요!
상하이 HD M&E 테크 Co., Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 랜트리 가공 센터, 다섯 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리 공장
SMTCL CNC 수직 가공 센터 VMC850Q 턴링 센터 프레싱 드릴링 머신 SMTCL CNC 프레싱 머신 6
FAQ

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.

Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.

Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.

Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹

Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.

Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 스케줄에 따라 설치하기 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
