원래 장소:
중국
브랜드 이름:
SYMG
인증:
CE ISO
모델 번호:
V6i

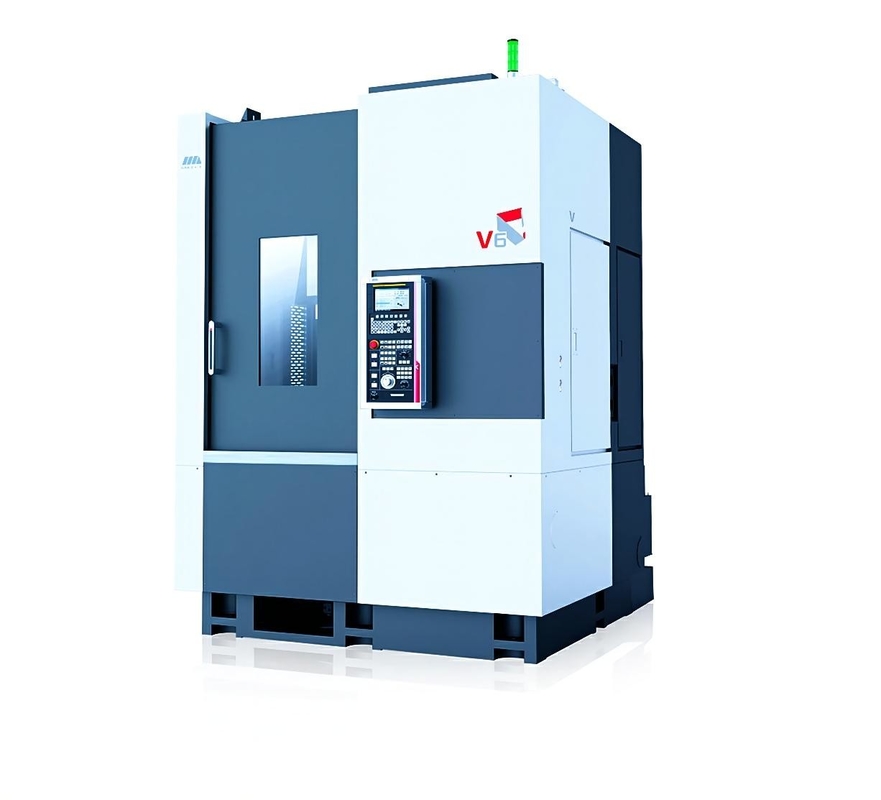

V6i 수직 CNC 선반 중국 cnc 선반
진동 흡수 성능이 우수한 박스 구조, 더 넓은 처리 공간.브레이크 허브, 휠 허브, 감속기 쉘, 엘리베이터 휠, 엔지니어링 스프로킷, 밸브, 모터 쉘 등과 같은 자동차 부품 가공에 적합합니다. 또한 연삭 대신 회전을 실현하기 위해 베어링의 연삭 및 경질 절단에도 사용할 수 있습니다.이 기계는 다양한 특수 고정구를 설치하기 쉽고 복잡한 쉘 부품 및 특수 형상 부품을 처리하는 데 사용할 수 있습니다.
| 아이템 | 단위 | V6i | V4C | V6C | ||
| 침대 위에서 최대 스윙 | mm | 800 | 650 | 860 | ||
| 최대 절단 길이 | mm | 740 | 500 | 700 | ||
| 최대 절단 직경 | mm | 600 | 500 | 800 | ||
| 스핀들 노즈 | A2-11 | A2-8 | A2-11 | |||
| 단일 스핀들 | 스핀들 속도 범위 | r/min/Nm | 50-2000 | 50-2500 | 50-2000 | |
| 주축대 | 스핀들 최대 출력 토크 | 1244 | 549β 모터/716α 모터 | 1244 | ||
| 메인 모터 | 30분/연속 | kW | 22/30 | 15/18.5 | 22/30 | |
| 표준척 | 척 직경 | 인치 | 21'' | 12'' | 21'' | |
| X축 빠른 이동 속도 | m/min | 20 | 18 | 16 | ||
| Z축 빠른 이동 속도 | m/min | 20 | 18 | 16 | ||
| X축 이동 | mm | 340 | 300 | 440 | ||
| Z축 이동 | mm | 740 | 500 | 720 | ||
| 표준 도구 홀더 형태 | 수평 8 스테이션 | 수평 8 스테이션 | 수평 8 스테이션 | |||
| 도구 크기 | 외부 칼 | mm | 32×32 | 25x25 | 32x32 | |
| 보링 바 직경 | mm | 50 | 50 | 50 | ||
| 가공 정확도 | IT6 | IT6-IT7 | IT6-IT7 | |||
| 가공물의 표면 거칠기 | μm | 라1.6 | 라1.6 | 라1.6 | ||
| 위치 정확도 | X축 | mm | 0.008 | 0.008 | 0.008 | |
| Z축 | mm | 0.010 | 0.008 | 0.010 | ||
| 반복 위치 정확도 | X축 | mm | 0.006 | 0.005 | 0.006 | |
| Z축 | mm | 0.006 | 0.005 | 0.006 | ||
| 중량 용량(디스크 및 샤프트 포함) | 킬로그램 | 500 | 350 | 600 | ||
| 기계 무게 | 총 무게 | 킬로그램 | 10000 | 6000 | 105000 | |
| 공작기계 외관 | 길이 × 너비 × 높이 | mm | 2030×2750×3150 | 2260x1780x2880 | 3400x2200x3300 | |
