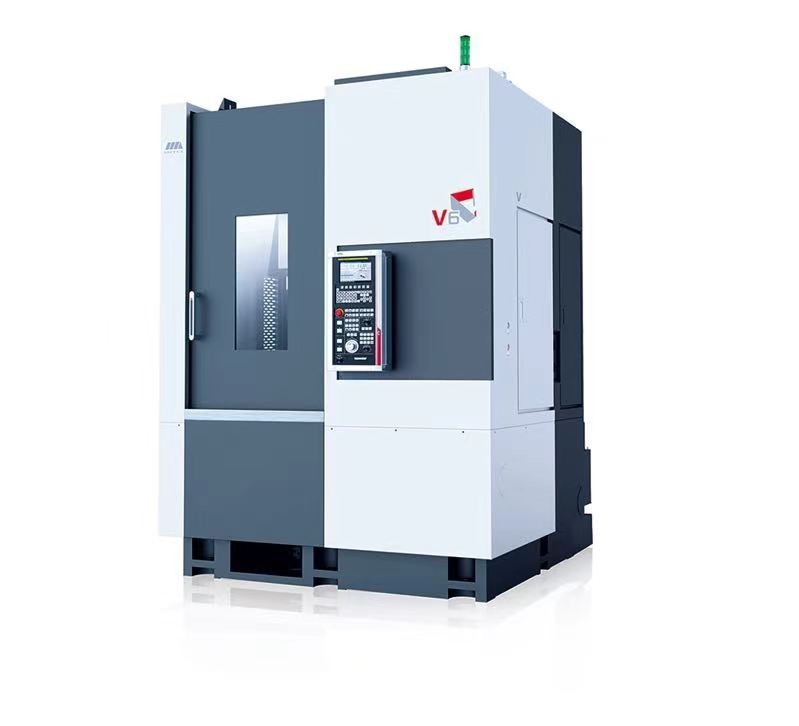

고정밀 및 고강성 V6C/V6S 수직 CNC 선반
제품 소개

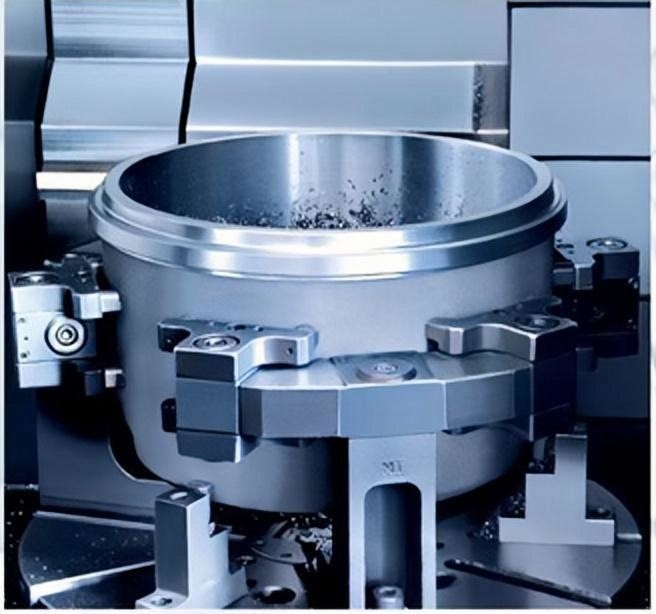

브레이크 드럼, 휠 허브, 감속기 하우징 및 기타 자동차 부품, 엘리베이터 휠, 건설 스프로킷, 밸브, 모터 하우징 등의 가공에 적합한 우수한 진동 흡수 성능, 더 큰 가공 영역을 가진 상자형 구조;연삭을 대체할 수 있는 베어링의 부드럽고 단단한 선삭에도 적용 가능합니다.다양한 특수 고정구의 간편한 설치로 특수 형상의 하우징 및 부품 가공을 실현할 수 있습니다.
주요 기술 매개변수
| 아이템 | 단위 | V6C | V6S | ||
| 최대 스윙 직경 | mm | Ø860 | Ø1000 | ||
| 최대 절단 높이 | mm | 700 | 800 | ||
| 최대 절단 직경 | mm | Ø800 | Ø900 | ||
| 스핀들 노즈 형태 | A2-11 | A2-15 | |||
| 스핀들 속도 범위 | r/min | 80-1100 | 50-800 | ||
| 메인 모터 출력 | 크 | 22 | 37/45 | ||
| 스핀들의 최대 출력 토크 | Nm | 1311 | 2000년 | ||
| 척 직경 | 인치 | 21'' | 24'' | ||
| X축 급이송 속도 | m/min | 16 | 10 | ||
| Z축 급이송 속도 | m/min | 16 | 12 | ||
| X축 스트로크 | mm | 440 | 800 | ||
| Z축 스트로크 | mm | 720 | 850 | ||
| 토렛형 | 수평 8 스테이션 | 수평 6 스테이션 | |||
| 도구 크기 | mm | 32x32/Ø50 | 32x32/Ø50 | ||
| 가공 정확도 | IT6-IT7 | IT6-IT7 | |||
| 공작물 표면 거칠기 | μm | 라1.6 | 라1.6 | ||
| 위치 정확도 | X축 | mm | 0.018 | 0.018 | |
| Z축 | mm | 0.02 | 0.02 | ||
| 반복 위치 정확도 | X축 | mm | 0.006 | 0.0075 | |
| Z축 | mm | 0.008 | 0.015 | ||
| 최대 하중 디스크형(척, 클램프 포함) |
킬로그램 | 600 | 800 | ||
| 기계 무게 | 본체 | 킬로그램 | 10500 | 15000 | |
| 전체 치수 | 길이 × 너비 × 높이 | mm | 3400x2200x3300 | 3940x2795x3671 | |
기계 이점
1. 큰 스트로크와 넓은 절단 범위
| V2C | V2S | V4C | V4S | V6C | V6S | |
| 최대스윙 직경 | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| 최대회전 직경 | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC 기능 향상
스핀들 정확도 ↗ 55% 최대스핀들의 RPM↗ 11%
최대회전 직경↗ 14% 최대회전 직경↗ 10%
X축의 급이송↗ 100% Z축의 급이송↗ 33%
X축의 위치 정확도↗ 33% Z 축의 위치 정확도↗ 25%
독립 폭포형 칩 플러싱 메커니즘
철 칩 및 절삭유의 집중 처리를 위한 대형 배기 포트
완벽한 절단 효과를 보장하기 위해 절단기의 다양한 가공성, 형태 및 레이아웃을 제공합니다.
공급 시스템: 서보 모터에 의해 구동, X 축 및 Z 축은 유연한 커플 링을 통해 볼 나사와 직접 연결됩니다.볼스크류는 한쪽 끝은 고정용, 다른 쪽 끝은 지지용으로 설치하여 종방향 변형을 유발할 수 있는 작동 온도 상승으로 인한 나사 신장을 방지하고 고강성, 고속, 고내구성 및 장수명을 달성합니다.
메인 트랜스미션 구조: 메인 모터는 선반 본체에 직접 배치할 수 있어 더 나은 가공 강성을 제공할 수 있습니다.
| 다양한 절단 컨베이어 벨트 | |||||
| 체인 유형 | 스크레이퍼 유형 | 마그네틱 스크레이퍼 | 더블 체인 타입 | ||
|
가공 재료 | 강철, 구리, 알루미늄, 탄소 및 기타 금속 그리고 비 메타 |
알루미늄, 주철 등 | 강철, 주철 | 강철, 탄소 및 기타 금속 및 비금속 |
| 후면 칩 제거 | 운영 환경 |
모든 종류에 적용 가능 롤과 같은 칩의 덩어리와 블록 |
적용 대상 지속적인 운반 차단기 및 칩 |
운반에 적용 가능 습식 가공에서 길이가 150mm 미만인 칩이 있는 강철 및 주철 |
일반 체인형 칩 컨베이어로 배출이 어려운 덩어리 금속 또는 비금속의 이송 및 칩의 양이 많은 상황에 적용 가능 |
|
질소 균형 시스템은 Z축의 움직임 영향을 최소화합니다. 이전의 유압 균형 시스템과 비교하여 질소 균형 시스템에는 다음과 같은 장점이 있습니다. 외부 전원 장비가 필요하지 않아 에너지를 절약할 수 있습니다. 고속으로 빠르고 부드럽게 들어 올리고 내리는 데 적응하십시오.소음없이;무게 균형을 개선하고 유압 시스템의 단점을 수정합니다. 가공의 정밀도와 부드러움을 극적으로 향상시키고 미세 진동을 제거하며 나사와 모터의 수명을 연장합니다. |
|||
적용분야
|
|
|
|
| 돌기 | 차동 하우징 | 감속기 하우징 | |
|
|
|
|
| 살 | 알루미늄 휠 허브 | 고패 |
