원래 장소:
중국
브랜드 이름:
SYMG
인증:
ISO certification
모델 번호:

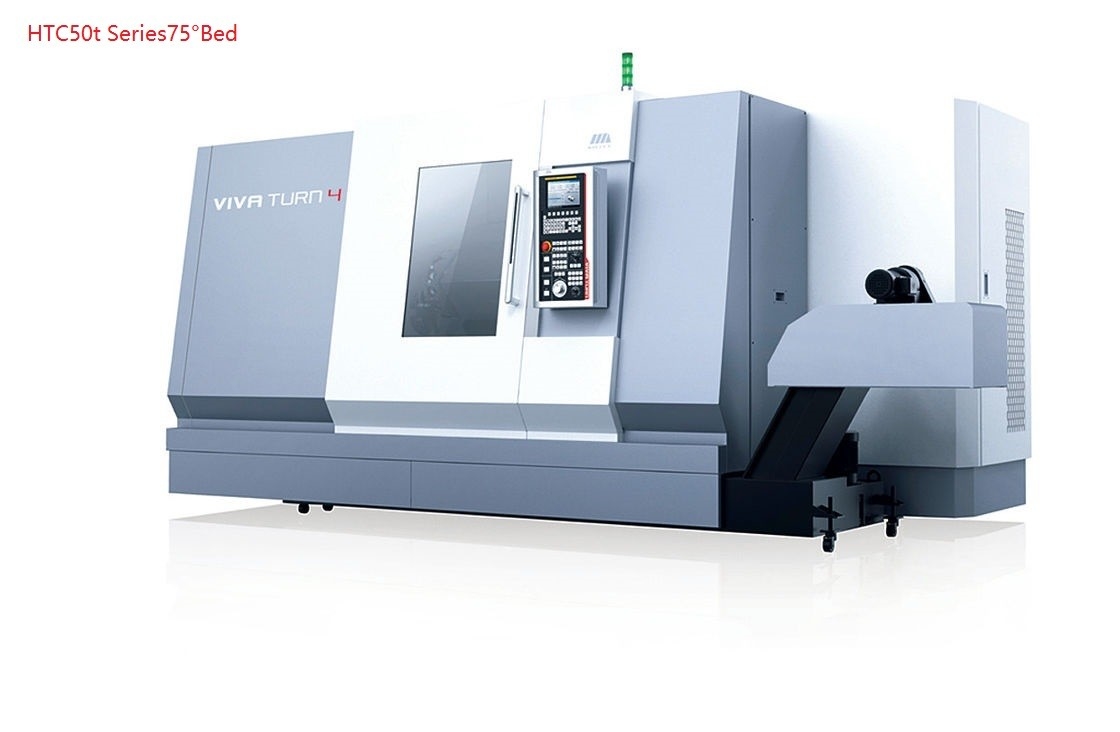

HTC50t 시리즈75°Bed
75 ° 고강성 일체형 경사 베드를 채택하고 모든 주물은 유한 요소 최적화, 넓은 가이드 레일 표면을 채택하고 공작 기계 절단에서 발생하는 진동을 효과적으로 제거하고 신뢰성을 높이고 유지 보수가 용이하며 지속적이고 안정적인 가공 품질을 얻을 수 있습니다.
리프팅 및 언 로딩 작업 부품과 센터 프레임이 간섭하면 수직 수평 센터 프레임이 장착 된 전체 75 개의 경사 침대 공작 기계를 선택할 수 있으며 스핀들 센터가 작업자에게 더 가깝습니다. 상하 작업 부품 및 파편 제거를 용이하게합니다. 높은 투자 수입, 가공 품질이 보장됩니다.
주요기술적 매개변수
| 아이템 | 단위 | HTC50t 시리즈75°Bed | |
| 침대 위 스윙의 최대 직경 | mm | ∅700 | |
| 최대 절단 길이 | mm | 1500/2500 | |
| 최대 절단 직경 | mm | 500 | |
| 슬라이드의 최대 회전 직경 | mm | 500 | |
| 스핀들 노즈 | A2-11 | ||
| 스핀들 구멍 직경 | mm | 105 | |
| 관통 막대의 최대 직경 | mm | 85 | |
| 스핀들 속도 범위 | r/min/Nm | 30-2000 | |
| 메인 모터 15분 / 연속 | kW | 22/30 | |
| 표준 척 직경 | 인치 | 12" | |
| X/Z축 빠른 이동 속도 | m/min | 12 | |
| Y축 빠른 이동 속도 | m/min | ||
| X축 이동 | mm | 270 | |
| Z축 이동 | mm | 1600/2600 | |
| Y축 이동 | mm | 一 | |
| 심압대 바디 스트로크 | mm | ||
| 심압대 스핀들 테이퍼 | 모스 | 6# | |
| 심압대 슬리브 스트로크 | mm | ||
| 표준 공구 터렛 유형 | 수평 툴 터렛 12 스테이션 | ||
| 도구 크기 | 외부 도구 | mm | 32x32 |
| 보링 바 직경 | mm | ∅50 | |
| 가공 정확도 | IT6 | ||
| 위치 정확도 | X축 | mm | 0.011 |
| Z축 | mm | 0.02/0.04 | |
| Y축 | mm | ||
| C 축 | mm | 一 | |
| 반복 위치 정확도 | X축 | mm | 0.006 |
| Z축 | mm | 0.012/0.02 | |
| Y축 | mm | ||
| C 축 | mm | 一 | |
| 최대작업 부하 | 디스크 유형 | 킬로그램 | 200 |
| 샤프트 부품 | 킬로그램 | 800 | |
| 기계 무게 | 킬로그램 | 18000/20000 | |
| 공작 기계 길이 × 너비 × 높이 | mm | 5100x2900x2750 6100x2900x2750 |
|
