원래 장소:
중국
인증:
CE ISO
모델 번호:
CW6180E/CW6280E

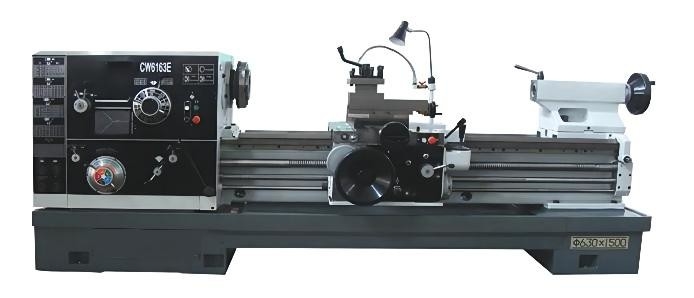

CW6180E/CW6280E 중국 범용 헤비 듀티 수평 선반 기계
제품 프레젠테이션
제품 구성
| 제품 모델 | 단위 | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| 사양 | ||||||||
| 최대침대 위의 스윙 직경 | mm | Ø630 | Ø800 | Ø1000 | ||||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø350 | Ø480 | Ø710 | ||||
| 간격의 최대 스윙 직경 | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| 간격의 길이 | mm | — | 350 | — | 350 | — | 350 | |
| 최대공작물 길이 | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| 최대절단 길이 | CW61xxx | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| 축 | ||||||||
| 스핀들 노즈 | C11 *D11 | |||||||
| 스핀들 보어 | mm | Ø100(C11)(허용봉 직경≤Ø98) *Ø105(D11)(허용봉경≤Ø103) opt:Ø130(허용봉경≤Ø128) |
||||||
| 척 사이즈 | mm | Ø315 | Ø400 | Ø400 | ||||
| 스핀들 보어의 테이퍼 | 미터법 120(1:20) 옵션: 스핀들 보어 Ø130- 미터법 140(1:20) |
|||||||
| 최대 스핀들 토크 | Nm | 2400 | ||||||
| 스핀들 속도 범위 | rpm | 7.5-1000(18단) | ||||||
| 스핀들 중심 높이 | mm | 315 | 400 | 515 | ||||
| 스핀들 모터 동력 | 11kw/1460rpm(50HZ) 옵션:15kw/1460rpm(50HZ) | |||||||
| 심압대 | ||||||||
| 심압대 퀼의 직경 | mm | Ø100 | ||||||
| 심압대 깃펜의 여행 | mm | 250 | ||||||
| 심압대 퀼의 테이퍼 | 6호 MT | |||||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||||
| 세로 피드 | 미터법 나사 | mm/r | 64 속도 1/1 0.1-1.52 ; 16/1 1.6-24.3 | |||||
| 인치 나사 | in/r | 64 속도 *1/1 0.0019~0.0612 ; *16/1 0.0305-0.98 | ||||||
| 교차 공급 | 세로 이송의 1/2배 | |||||||
| 메트릭 스레드 | mm | 0.5~240(52종) *1-256(57종) |
1-240(50종) *1-256(57종) |
0.5~240(52종) *1-256(57종) |
||||
| 모듈식 스레드 | mm | 0.5 ~120(53종) *0.5 ~128(57종) | ||||||
| 인치 스레드 | TPI | 28-1(34종) *32~1/16(67종) |
14-1(26종) *32-1/16(67종) |
28-1(34종) *32-1/16(67종) |
||||
| 직경 피치 나사 | DP | 28-1(24종) *32~1/8(57종) | ||||||
| 도구 포스트 | ||||||||
| Max.tool 생크 크기 | mm | 30X30 | ||||||
| 상단 슬라이드의 이동 | mm | 200 | ||||||
| 상단 슬라이드의 회전 각도 | ±90° | |||||||
| 기계 치수 (L*W*H) |
mm | 3180X1340X1830(1000) 3630X1340X1830 (1500) 4230X1340X1830(2000) 0X30X1340X1830(3000) 6040X1430X10 | 3180X1380X1830(1000) 3630X1380X1830(1500) 4230X1380X1830(2000) 040X1380X1830(3000) 6040X1470X18 | 3180X1460X1830(1000) 3630X1460X1830 (1500) 4230X1460X1830(2000) 5130X1460X1830(3000) 6040X3050X10 | ||||
| 기계 무게 | CW61xxx | 킬로그램 | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
| 표준 구성 | |
| 3-죠 척 | 4방향 도구 포스트 |
| 안정된 휴식(≥3000mm-표준 <3000mm-옵션) | |
| 휴식을 따르십시오(≥3000mm-표준 <3000mm-옵션) | |
| 표준 툴킷 | |
| 선택적 구성 | ||
| 4-죠 척 | 척 가드 | |
| 도구 포스트 가드 | 후면 스플래시 가드 | |
| Ø130스핀들 보어 직경 | 15kW 스핀들 모터 | |
| 심압대 중심 | 페이스 플레이트 | 실 다이얼 |
| 드라이브 플레이트 | 테이퍼 회전 부착물 | 드로 |
| 앵커 볼트 | 스핀들 센터 및 센터 슬리브 | |
| 조절 가능한 패드 | 풋 브레이크(1000mm~3000mm 가능) | |
