원래 장소:
중국
인증:
CE ISO
모델 번호:
CW61100E/CW62100E

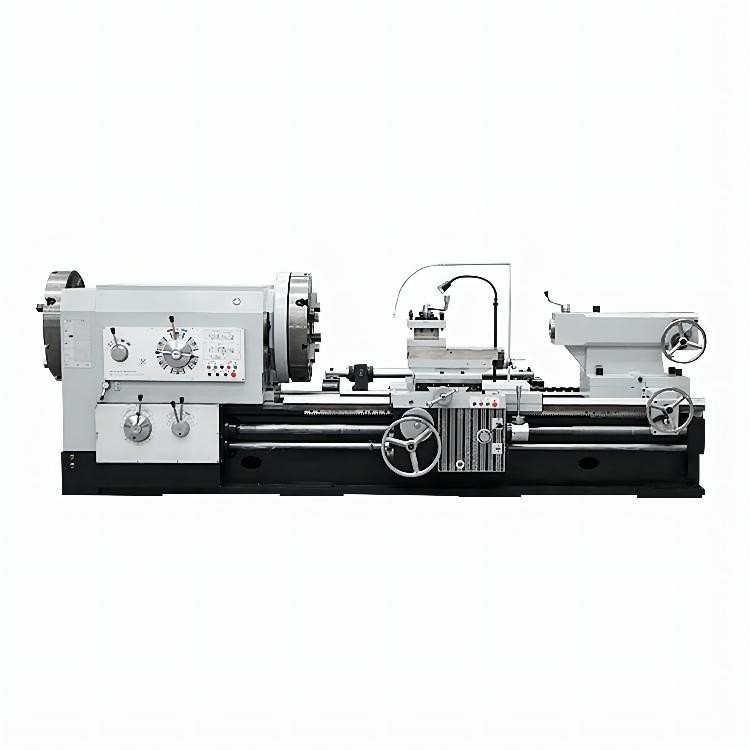

CW61100E/CW62100E 중국 금속 선반 큰 수평 선반 기계 가격
제품 프레젠테이션
CW-E 시리즈 수평 선반은 주로 내부 및 외부 원통형 표면, 원추형 표면 및 회전 표면이 있는 기타 부품을 선삭하기 위해 다양한 선삭 작업을 수행할 수 있습니다.일반적으로 사용되는 다양한 미터법, 인치, 계수 및 직경 나사 선삭, 홈 가공, 절단, 드릴링 및 선삭.이 공작 기계는 특히 소량 생산 및 가공 작업장 및 기계 유지 보수 작업장에 적합하며 강철, 주철 및 비철금속과 같은 재료를 처리할 수 있습니다.
| 표준 구성 | |
| 3-죠 척 | 4방향 도구 포스트 |
| 안정된 휴식(≥3000mm-표준 <3000mm-옵션) | |
| 휴식을 따르십시오(≥3000mm-표준 <3000mm-옵션) | |
| 표준 툴킷 | |
| 선택적 구성 | ||
| 4-죠 척 | 척 가드 | |
| 도구 포스트 가드 | 후면 스플래시 가드 | |
| Ø130스핀들 보어 직경 | 15kW 스핀들 모터 | |
| 심압대 중심 | 페이스 플레이트 | 실 다이얼 |
| 드라이브 플레이트 | 테이퍼 회전 부착물 | 드로 |
| 앵커 볼트 | 스핀들 센터 및 센터 슬리브 | |
| 조절 가능한 패드 | 풋 브레이크(1000mm~3000mm 가능) | |
제품 구성
| 제품 모델 | 단위 | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| 사양 | ||||||||
| 최대침대 위의 스윙 직경 | mm | Ø630 | Ø800 | Ø1000 | ||||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø350 | Ø480 | Ø710 | ||||
| 간격의 최대 스윙 직경 | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| 간격의 길이 | mm | — | 350 | — | 350 | — | 350 | |
| 최대공작물 길이 | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| 최대절단 길이 | CW61xxx | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| 축 | ||||||||
| 스핀들 노즈 | C11 *D11 | |||||||
| 스핀들 보어 | mm | Ø100(C11)(허용봉 직경≤Ø98) *Ø105(D11)(허용봉경≤Ø103) opt:Ø130(허용봉경≤Ø128) |
||||||
| 척 사이즈 | mm | Ø315 | Ø400 | Ø400 | ||||
| 스핀들 보어의 테이퍼 | 미터법 120(1:20) 옵션: 스핀들 보어 Ø130- 미터법 140(1:20) |
|||||||
| 최대 스핀들 토크 | Nm | 2400 | ||||||
| 스핀들 속도 범위 | rpm | 7.5-1000(18단) | ||||||
| 스핀들 중심 높이 | mm | 315 | 400 | 515 | ||||
| 스핀들 모터 동력 | 11kw/1460rpm(50HZ) 옵션:15kw/1460rpm(50HZ) | |||||||
| 심압대 | ||||||||
| 심압대 퀼의 직경 | mm | Ø100 | ||||||
| 심압대 깃펜의 여행 | mm | 250 | ||||||
| 심압대 퀼의 테이퍼 | 6호 MT | |||||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||||
| 세로 피드 | 미터법 나사 | mm/r | 64 속도 1/1 0.1-1.52 ; 16/1 1.6-24.3 | |||||
| 인치 나사 | in/r | 64 속도 *1/1 0.0019~0.0612 ; *16/1 0.0305-0.98 | ||||||
| 교차 공급 | 세로 이송의 1/2배 | |||||||
| 메트릭 스레드 | mm | 0.5~240(52종) *1-256(57종) |
1-240(50종) *1-256(57종) |
0.5~240(52종) *1-256(57종) |
||||
| 모듈식 스레드 | mm | 0.5 ~120(53종) *0.5 ~128(57종) | ||||||
| 인치 스레드 | TPI | 28-1(34종) *32~1/16(67종) |
14-1(26종) *32-1/16(67종) |
28-1(34종) *32-1/16(67종) |
||||
| 직경 피치 나사 | DP | 28-1(24종) *32~1/8(57종) | ||||||
| 도구 포스트 | ||||||||
| Max.tool 생크 크기 | mm | 30X30 | ||||||
| 상단 슬라이드의 이동 | mm | 200 | ||||||
| 상단 슬라이드의 회전 각도 | ±90° | |||||||
| 기계 치수 (L*W*H) |
mm | 3180X1340X1830(1000) 3630X1340X1830 (1500) 4230X1340X1830(2000) 0X30X1340X1830(3000) 6040X1430X10 | 3180X1380X1830(1000) 3630X1380X1830(1500) 4230X1380X1830(2000) 040X1380X1830(3000) 6040X1470X18 | 3180X1460X1830(1000) 3630X1460X1830 (1500) 4230X1460X1830(2000) 5130X1460X1830(3000) 6040X3050X10 | ||||
| 기계 무게 | CW61xxx | 킬로그램 | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
자주하는 질문
Q. 일반적인 리드 타임은 어떻게 됩니까?
A. 우리 회사의 일반적인 리드 타임 범위는 30-45일 주문 접수 후.
Q. 제공하는 지불 조건은 무엇입니까?
A. 우리는 지불을 받아들입니다 T/T, L/C 등.
Q. 어떤 종류의 패키지를 제공합니까?
A. 일반적으로 합판 케이스, 모든 상품이 양호한 상태인지 확인합니다.
Q. 생산을 위한 MOQ는 무엇입니까?
A. MOQ는 색상, 로고 등에 대한 요구 사항에 따라 다릅니다.일부 일반 품목의 경우 재고가 있으며 MOQ는1 세트.
Q. CE 인증이 있습니까?
A. 예, 우리는 CE 인증, 기계 품질은 1년 보장됩니다.
Q. 제품의 품질을 관리하는 방법은 무엇입니까?
A. 우리는 항상 품질 수준이 유지되는 데 큰 중점을 두었습니다.또한 우리가 항상 유지하는 원칙은 "고객에게 더 나은 품질, 더 나은 가격, 더 나은 서비스를 제공하는 것"입니다.
