원래 장소:
중국
인증:
ISO certification
모델 번호:
V10B

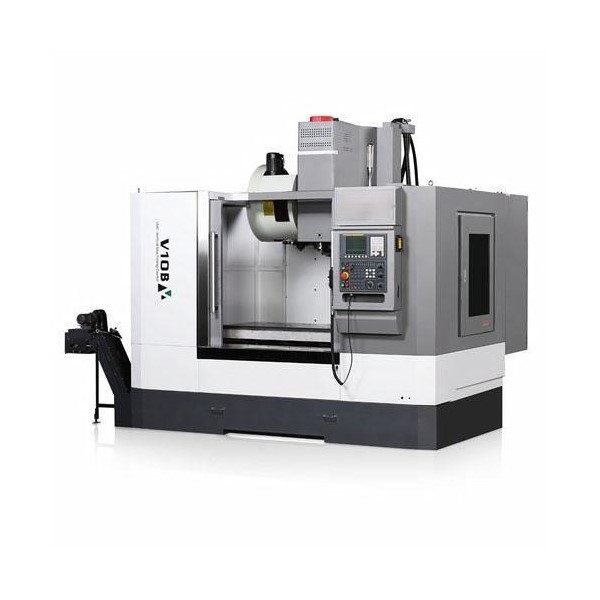

고속 정밀 V10B 수직 금속 cnc 밀링 머신 머시닝 센터
제품 소개
V10B 직결 스핀들 고속 머시닝 센터는 수직 프레임 레이아웃을 채택하고 기둥은 베드에 고정되고 스핀들 상자는 기둥을 따라 위아래로 이동합니다(Z 방향), 슬라이딩 시트는 베드를 따라 세로로 이동합니다(Y 방향), 테이블은 슬라이딩 시트(X 방향) 구조를 따라 수평으로 이동합니다.3축 모두 리니어 가이드를 사용하고 슬라이딩 마찰을 구름 마찰로 대체하여 이동 속도를 높이고 고속 및 고정밀 요구 사항을 달성합니다.밀링, 드릴링, 리밍, 보링, 리밍, 태핑 및 기타 공정을 실현할 수 있습니다.그것은 주로 군사, 광업, 자동차, 금형, 악기 및 기타 기계 가공 산업에 사용됩니다.다양한 고정밀, 다공정, 복잡한 형상의 부품 가공에 사용할 수 있습니다.그것은 중소 배치 및 여러 품종의 생산에 적합하며 자동 생산 라인에 들어갈 수도 있습니다.
제품 장점
주요 기술적인 매개변수:
| 안건 | 단위 | V10P | V10B | V11B |
| 작업대 크기 | mm | 520*1200 | 600*1200 | 610*1300 |
| T 슬롯 크기 | mm | 5*18*100 | 5-18*100 | 5-18*100 |
| 작업대의 Max.load 베어링 | 킬로그램 | 500 | 800 | 900 |
| 3축 이동 X/Y/Z | mm | 1000/520/535 | 1000/620/630 | 1100/610/630 |
| 컬럼 전면에서 스핀들 중심까지의 거리 | mm | 582 | 667 | 667 |
| 테이블 상단 표면 스핀들 노즈로부터의 거리 | mm | 100-635 | 110-740 | 110-740 |
| 스핀들 홀 테이퍼 | BT40 | BT40 | BT40 | |
| 스핀들 동력 | kW | 7.5/11 | 11/15 | 11/15 |
| 최대스핀들 속도 | rpm | 12000 | 12000 | 12000 |
| 최대이송 속도 | mm/분 | 12000 | 10000 | 10000 |
| 빠른 이송 속도 | m/min | 48/48/32 | 36/36/32 | 36/36/32 |
| 공구 매거진 용량 | 티 | BT40-24T | BT40-24T | BT40-24T |
| 공구 교환 시간 | 에스 | 2.5 | 2.5 | 2.5 |
| 위치 정확도 | mm | 0.008 | 0.008 | 0.008 |
| 재배치 정확도 | mm | 0.005 | 0.005 | 0.005 |
| 기계 치수 | mm | 2460*2355*2860 | 3150*2400*2800 | 3150*2400*2800 |
| 기계 무게 | 킬로그램 | 5800 | 6800 | 7200 |
