원래 장소:
중국
인증:
ISO CE
모델 번호:
TK6511B/TKP6511B

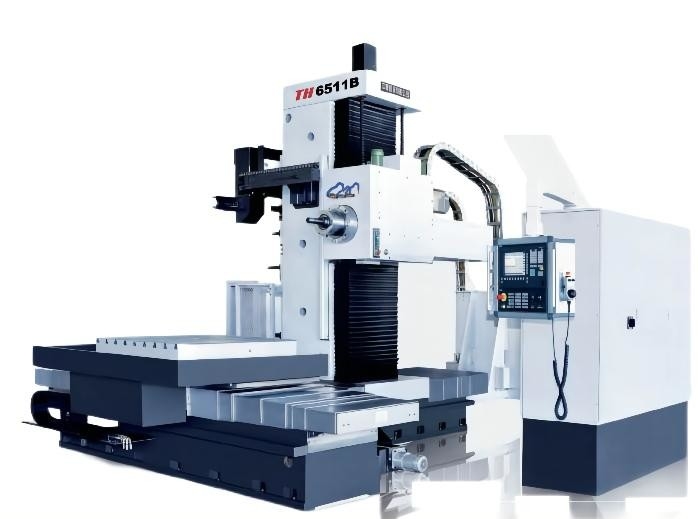

TK6511B/TKP6511B CNC 수평 밀링 및 보링 머신 판매
제품 소개
이 공작 기계는 주로 밀링 및 보링에 사용되며 드릴링, 리밍, 카운터 싱킹, 표면 터닝 및 외부 원 터닝과 같은 다양한 프로세스를 수행할 수도 있습니다.여러 개의 구멍과 정확한 구멍 간격이 있는 상자 모양 부품을 처리하는 데 특히 적합합니다.이 공작 기계는 자동 좌표 위치 지정을 실현할 수 있으며 X, Y, Z, W 및 B의 네 좌표 축의 연결도 실현할 수 있습니다. 원형 보간은 윤곽 및 3차원 표면 처리에 사용할 수 있습니다.사용자 요구 사항에 따라 수직 CNC 턴테이블, 직각 밀링 헤드 등과 같은 액세서리를 장착하여 공작 기계의 가공 범위를 확장할 수 있습니다.
기술적인 매개변수
안건 | 단위 | TK6511B | TKP6511B | |
작업대 크기 | mm | 1000x1250(1250x1400) | 1000x1250(1250x1400) | |
테이블에 최대 부하 | 킬로그램 | 5000 | 5000 | |
작업대 T 슬롯 | mm xn | 22x7(22x9) | 22x7(22x9) | |
스핀들 직경 | mm | Ø110 | Ø110 | |
스핀들 테이퍼 | — | ISO 7: 24 No.50 | ISO 7:24 No.50 | |
스핀들 속도 | r/min | 10-2500(10-3000) | 10-2000 | |
스핀들의 최대 토크 | Nm | 1300/1600 | 1300/1600 | |
스핀들 중심에서 테이블 표면까지의 거리 | mm | 60-1560(30-1530) | 60-1560(30-1530) | |
최소스핀들 끝에서 작업대 중심까지의 거리 | mm | 350(스핀들 제로 위치) | 487(스핀들 제로 위치) | |
작업대 X의 가로 이동 | mm | 2000(2500/3000) | 2000(2500/3000) | |
스핀들 박스 Y의 수직 이동 | mm | 1500(2000) | 1500(2000) | |
기둥 세로 스트로크 Z | mm | 1200(2000) | 1200(2000) | |
스핀들 스트로크 W | mm | 550 | 550 | |
램 스트로크 V | mm | - | - | |
플랫 회전판 슬라이더 스트로크 U | mm | - | 140 | |
테이블 회전 B | ° | 0.001x360 | 0.001x360 | |
이송 속도 | 엑스,와이,지 | mm/분 | 1-6000 | 1-6000 |
여,유 | mm/분 | 여: 1-2000 | 여: 1-2000 U: 1-1000 | |
비 | r/min | 0-1.5 | 0-1.5 | |
급이송 속도 | 엑스,와이,지 | m/min | 9 | 9 |
여,유 | m/min | 2.4 | 2.4 | |
비 | r/min | 2.5 | 2.5 | |
자동 공구 교환 장치 | 공구 매거진 용량/공구 교환 방법 | 조각 | 40(24/60 옵션) / 고정 소수점 | 40(24/60 옵션) / 고정 소수점 |
툴 홀더 사양 | — | ISO 7: 24 JT50(BT50/CAT50) | ISO 7: 24 JT50(BT50/CAT50) | |
도구의 최대 무게 | 킬로그램 | 25 | 25 | |
최대 도구 길이/직경 | mm | 400/Ø125 | 400/Ø125 | |
공구 교환 시간 | 에스 | 15 | 15 | |
인접한 빈 도구의 최대 직경 | mm | Ø250 | Ø250 | |
툴 홀더 사양 | — | ISO 7:24 JT50 | ISO 7:24 JT50 | |
풀 네일 스탠다드 | 一 | LDA-50 | LDA-50 | |
주 모터 동력 | kW | 19.5/23.4(연속/30분) | 19.5/23.4(연속/30분) | |
위치 정확도 | 엑스,와이,지 | mm | X:0.020;Y,Z: 0.018, W: 0.020 | X:0.020;Y,Z: 0.018;W: 0.020;U:0.032 |
B(4x90°) | " | 10''(6'') | 10''(6'') | |
반복 위치 정확도 | 엑스,와이,지 | mm | X:0.011;와이,Z: 0.01, W: 0.016 | X:0.011;와이,Z: 0.01; W: 0.016; U: 0.018 |
비 | " | 7" | 7" | |
전기 총 용량 | kVA | 55 | 55 | |
전체 치수(L*W*H) | mm | 5555x4155x4200 | 5555x4155x4200 |
현장 신청
항공, 항공 우주, 조선, 운송, 철도, 군사 산업, 에너지, 풍력, 원자력, 중장비, 야금, 광업, 건설 기계, 석유 화학 기계, 내연 기관, 워터 펌프 및 기타 일반 기계 가공 산업에서 널리 사용됩니다. .하우징, 베이스 등 중대형 부품의 핵심 1차선정 장비인 가공박스입니다.
