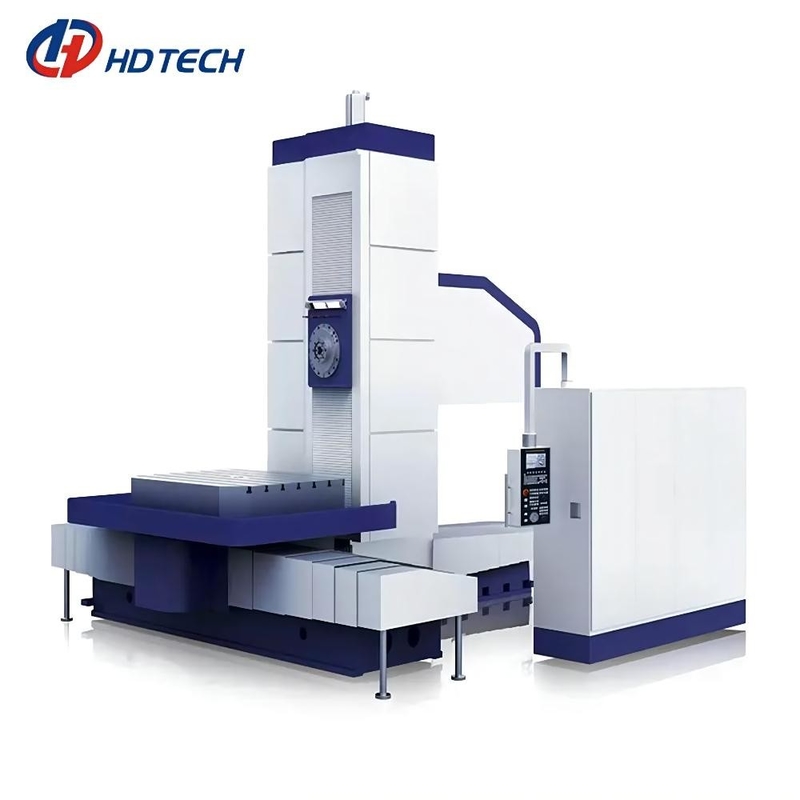

TK6513/TKP6513 금속 절단용 CNC 수평 밀링 및 보링 머신
제품 적용
TK6513 CNC 대패 수평 밀링 및 보링 머신은 가장 다재다능한 공작 기계 중 하나입니다.가장 광범위한 공작 기계 중 하나입니다.작업 성능은 주로 보링 및 밀링용입니다.드릴링, 리밍 및 보링 작업도 수행할 수 있습니다.
평면과 같은 다양한 공정의 가공은 다공성 구조와 정밀한 피치 요구 사항이 있는 상자 모양 부품 가공에 특히 적합합니다.
기술적인 매개변수
| 안건 | 단위 | TK6513 | TKP6513 | |
| 작업대 크기 | mm | 1400x1600(1600x1800) | 1400x1600(1600x1800) | |
| 테이블에 최대 부하 | 킬로그램 | 10000 | 10000 | |
| 작업대 T 슬롯 | mm xn | 28x9 | 28x9 | |
| 스핀들 직경 | mm | Ø130 | Ø130 | |
| 스핀들 테이퍼 | — | ISO 7: 24 No.50 | ISO 7:24 No.50 | |
| 스핀들 속도 | r/min | 10-2000(10-3000) | 10-2000 | |
| 스핀들의 최대 토크 | Nm | 2500/3000 | 2500/3000 | |
| 스핀들 중심에서 테이블 표면까지의 거리 | mm | 10-1700 | 10-1700 | |
| 최소스핀들 끝에서 작업대 중심까지의 거리 | mm | 850(스핀들 제로 위치) | 850(스핀들 제로 위치) | |
| 작업대 X의 가로 이동 | mm | 2000(3000/3500/4000) | 2000(3000/3500/4000) | |
| 스핀들 박스 Y의 수직 이동 | mm | 1600(2000/2500/3000) | 1600(2000/2500/3000) | |
| 기둥 세로 스트로크 Z | mm | 1600(2000) | 1600(2000) | |
| 스핀들 스트로크 W | mm | 800 | 800 | |
| 램 스트로크 V | mm | - | - | |
| 플랫 회전판 슬라이더 스트로크 U | mm | - | 200(300) | |
| 테이블 회전 B | ° | 0.001x360 | 0.001x360 | |
| 이송 속도 | 엑스,와이,지 | mm/분 | 1-6000 | 1-6000 |
| 여,유 | mm/분 | 여: 1-3000 | 여: 1-3000 U: 1-3000 | |
| 비 | r/min | 0-1 | 0-1 | |
| 급이송 속도 | 엑스,와이,지 | m/min | 9 | 9 |
| 여,유 | m/min | 삼 | 삼 | |
| 비 | r/min | 1 | 1 | |
| 자동 공구 교환 장치 | 공구 매거진 용량/공구 교환 방법 | 조각 | 40(옵션 60) / 고정 소수점 | 40(옵션 60) / 고정 소수점 |
| 툴 홀더 사양 | — | ISO 7: 24 JT50(BT50/CAT50) | ISO 7: 24 JT50(BT50/CAT50) | |
| 도구의 최대 무게 | 킬로그램 | 25 | 25 | |
| 최대 도구 길이/직경 | mm | 400/Ø125 | 400/Ø125 | |
| 공구 교환 시간 | 에스 | 15 | 15 | |
| 인접한 빈 도구의 최대 직경 | mm | Ø250 | Ø250 | |
| 툴 홀더 사양 | — | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| 풀 네일 스탠다드 | 一 | LDA-50 | LDA-50 | |
| 주 모터 동력 | kW | 25/30(연속/30분) | 25/30(연속/30분) | |
| 위치 정확도 | 엑스,와이,지 | mm | 엑스,와이,Z: 0.02, W: 0.02 | 엑스,와이,Z: 0.02; W: 0.02; U: 0.032 |
| B(4x90°) | " | 10''(6'') | 10''(6'') | |
| 반복 위치 정확도 | 엑스,와이,지 | mm | 엑스,와이,Z: 0.013, W: 0.018 | 엑스,와이,Z: 0.013;W,유: 0.018 |
| 비 | " | 7" | 7" | |
| 전기 총 용량 | kVA | 85 | 85 | |
| 전체 치수(L*W*H) | mm | 6700x7800x4400 | 6700x7800x4400 | |
TK 시리즈 기계 구성
표준 구성:
B축 원형 격자
각 축 가이드 레일 보호
체인 칩 컨베이어(TK6511B 나선)
공작기계용 집중윤활장치
작업대 물 트레이
발 페달
외부 감기
수입 리드 스크류, 스핀들 베어링, 롤링 요소
스핀들 블로우
선택적 구성:
작업대 영역 보호(슬라이딩 도어/플러그인 타입)
X/Y/Z 격자 눈금자
내부 냉각
체인 칩 컨베이어(TK6511B만 해당)
액세서리 밀링 헤드
물총
화낙 31i
공기총
펌프 스테이션 오일 쿨러, 주축대 오일 쿨러
수직 턴테이블
기둥 갑옷 보호
울타리 보호
현장 신청
항공, 항공 우주, 조선, 운송, 철도, 군사 산업, 에너지, 풍력, 원자력, 중장비, 야금, 광업, 건설 기계, 석유 화학 기계, 내연 기관, 워터 펌프 및 기타 일반 기계 가공 산업에서 널리 사용됩니다. .하우징, 베이스 등 중대형 부품의 핵심 1차선정 장비인 가공박스입니다.
상자 가공 굴삭기 부품 금형 블랭크 가공
