원래 장소:
중국
인증:
ISO certification
모델 번호:
VDW50

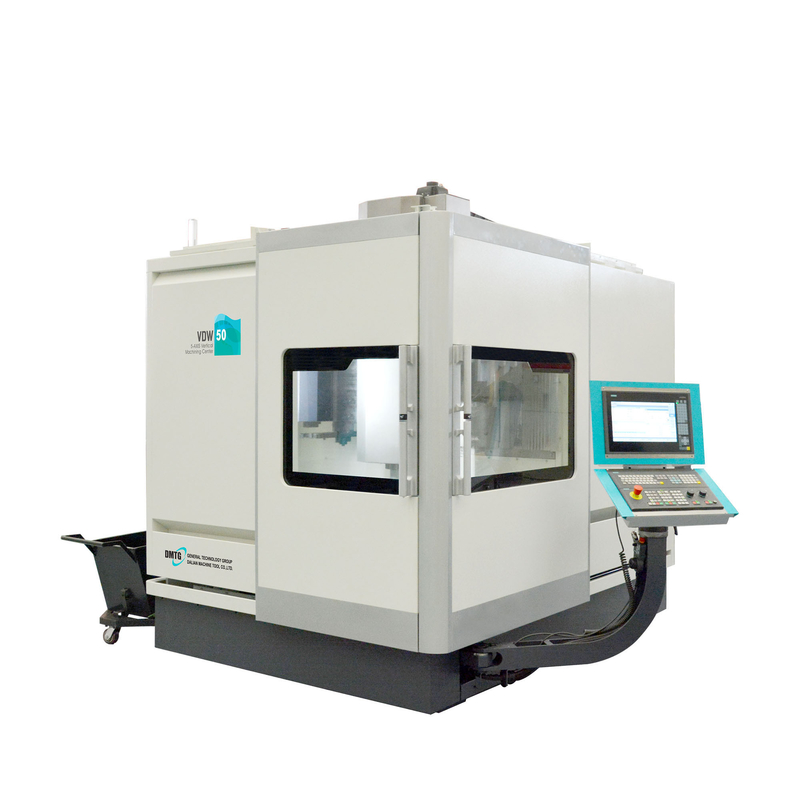

VDW50 5 축 수직 머시닝센터 CNC 머시닝센터 고속도
| 항목 | 유닛 | VDW50 |
| 작업대 사이즈 | 밀리미터 | 500 |
| Max.load | 킬로그램 | 300(0' ),200(0-90' ) |
| 클램프 영역 | 밀리미터 | 600*460 |
| T-슬롯 (numbers*wigth*center 거리) | 8*14*45' | |
| 표 인덱싱 (비 axis*C 주축) | 175' (left110' ~right65') *360' | |
| 회전 속도 (추심 어음 주축) | rpm | 17.75 |
| X/Y/Z 주축은 이동합니다 | 밀리미터 | 500/450/400 |
| X/Y/Z 축 가이드 웨이형 | 선형 가이드웨이 | |
| 연장 코부터 테이블까지 거리 | 밀리미터 | 150-600 |
| X/Y/Z 주축 빨리감기 | 분 Ｍ / | 30/30/30은 (선택합니다 :36/36/36) |
| 피드레이트를 줄이는 X/Y/Z 주축 | 분 Ｍ / | 0-20 |
| 스핀들형 | 드라이브 스핀들을 지시하세요 | |
| 스핀들 모터 동력 | kw | 7(Ps1)/15(Pmax) |
| 스핀들 모터 토크 | N.m | 45(Ms1)/95(Mmax) |
| Max.spindle은 속도가 납니다 | rpm | 12000 |
| 공구 매거진 능력 | 24T 팔 | |
| 공구 생크 타입 | HSK-A63 | |
| 맥스 도구 중량 | 킬로그램 | 8 |
| Max.tool 지름 (인접 툴 없이) | 밀리미터 | 75 |
| Max.tool 길이 | 밀리미터 | 300 |
| 태핑 범위(강철) | M3-M24 | |
| Max.drilling 지름(강철) | 36 | |
| 정확도를 배치하는 X/Y/Z 주축 | 밀리미터 | 0.008/0.008/0.008 |
| X/Y/Z 주축 반복성 정확도 | 밀리미터 | 0.005/0.005/0.005 |
| 정확도를 배치하는 추심 어음 주축 | 인치 | 10 ,8 |
| 추심 어음 주축 반복성 정확도 | 인치 | 4 ,3 |
| 시엔시 컨트롤러 | 지멘스 SINUMERIK 840Dsl, 하이덴하인 iTNC640 | |
| 기계 dimensions(L/W/H) | 밀리미터 | 5242*4650*3260 |
| 기계 하중 | 킬로그램 | 8000 |
표준 구성
● 볼 스크류와 선형 가이드웨이
● 쇄 형 칩 컨베이어와 칩 카트
● 에어컨
● 24T 아암형 ATC
● 축 공기는 붑니다
● 엄격한 태핑
선택적입니다
●40T 아암형 ATC
●15000rpm 직접적 드라이브 스핀들
축을 통한 spindle/7Mpa 냉각제를 통한 ●2Mpa 냉각제
●3 선 스케일(하이덴하인)
