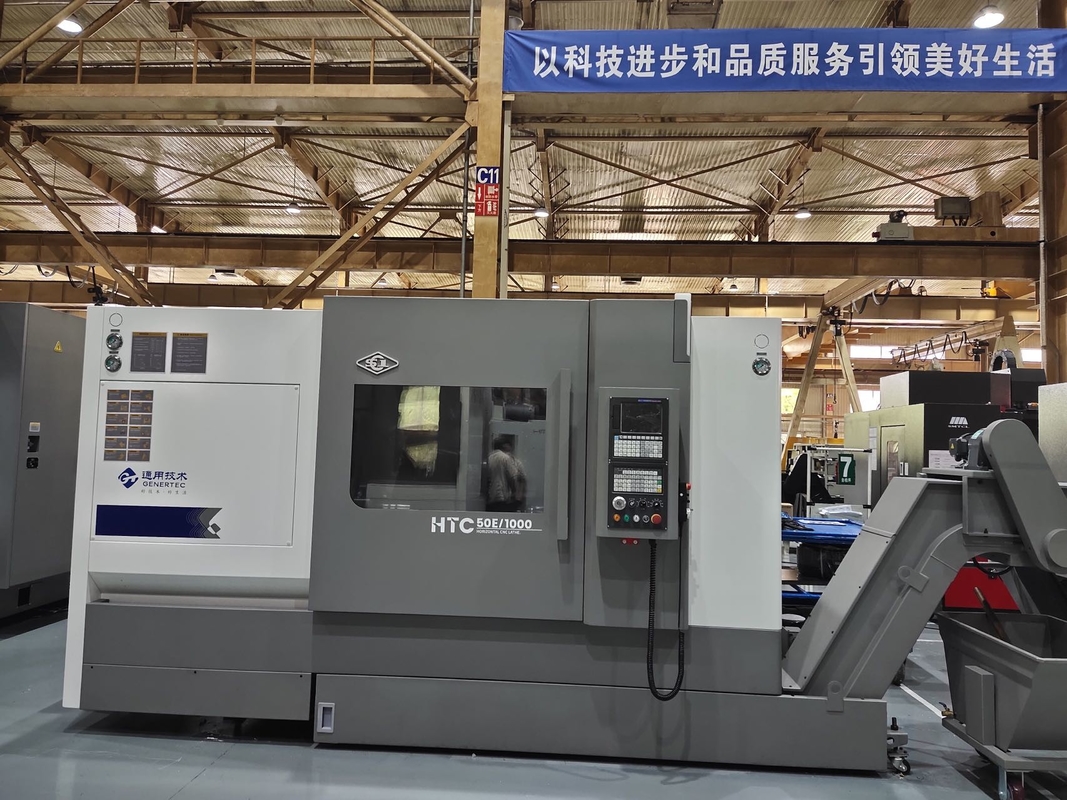

SMTCL SYMG HTC50E/1000 수평선상 비스듬한 베드 CNC 선반 기계 GSK 화낙 A2-8 축
I.Machine 툴 특성
1.고강도 필수적 베드
이 일련의 공작 기계류는 45' 비스듬한 필수적 베드를 채택합니다, 잘릴 때 힘이 더 안정적입니다. 심압대와 안장 철도의 장시간 범위 베드 안장과 심압대의 강성이 매우 나아집니다.
2.고속도, 고강도와고 정밀도 축
필수적 가늘고 긴 구조 크기는 고강도와 고속도를 만나기 위해 최적화됩니다. 주의깊은 집회를 통하여, 축은 저온 상승, 작은 열변형과고 정밀도의 특성으로, 가장 이상적 정확성을 달성합니다.
3.고강도 심압대
심압대는 내부 슬리브 작은 가늘고 긴 구조를 채택합니다, 좋은 회전 정확도와 고강성의 특성과 함께, 전체 심압대 몸의 위치는 조잡한 채 침대 안장을 통하여 조정됩니다.
4.고강도 공급 시스템
작동 온도의 증가에 의해 초래된 리드 스크루 신장을 충족시키기 위해, 리드 스크루의 위치 결정 정밀도와 볼 스크류의 시스템 강성이 보증하, 리드 스크루는 온도 상승의 영향력을 정확도에서 제거하기 위해, 국회 전에 열 신장성의 특정한 양에 따라 미리 잡아 늘이고 미리 단단해집니다
5.높은 엄격한 서보 기구에 의한 작은 탑
서보 기구에 의한 12 스테이션 작은 탑은 채택됩니다. 작은 탑은 도구 받침대, 침묵하는, 고속도, 큰 토크와 빠른 툴 변화 속도로, 서보 기구에 의한 주도 수력 잠김 모드입니다. 작은 탑 안에 있는 잠금형 유압원통은 공구 교체와 위치설정의 고정밀도를 가지고 있는 정확한 오목한 볼록한 치 보정기와 일치되고, 커터 포워드와 후방을 전환할 수 있고, 중절삭에 견딜 수 있습니다.
6.미끄럼안내 구성
HTC50 시리즈 선택적 변화하는 레일 구조, 중요 인물에 적합한 더 높은 강성.
II.The 주요 기술적인 매개 변수
| 항목 | 유닛 | HTC50E | |
| 베드 에 변동의 최대 지름 | 밀리미터 | 700/670/670 | |
| 길이를 줄이는 최대값 | 밀리미터 | 1000/1500/2000 | |
| 최대 절단 직경 | 밀리미터 | 샤프트 Ø 500/Disc Ø550 | |
| 하락 위의 최대 회전하는 지름 | 밀리미터 | Ø 500 | |
| 연장 코 | A2-8 | ||
| 스핀들공 지름 | 밀리미터 | 80 | |
| 주축 속도 범위 | Ｒ / 분 / Nm | 503500/344 GSK | |
| 연속적인 메인 모터 30 분 / | kW | 30/22 | |
| 표준 챠크 직경 | 인치 | 10 | |
| X/Z-주축 쾌속 이동 속도 | 분 Ｍ / | 24/24 | |
| X-축 교통 | 밀리미터 | 320 | |
| Z축 교통 | 밀리미터 | 1050/1550/2050 | |
| 심압대 깃촉의 지름 | 밀리미터 | Ø 120 | |
| 심 압축 교통 | 밀리미터 | 150 | |
| 심압대 교통 | 밀리미터 | 800/1300/1800 | |
| 심 압축 테이프녹화자 | 모르스 | 5# | |
| 표준 툴 터릿 타입 | 수평선상 12 스테이션 서보 기구에 의한 작은 탑 | ||
| 툴 크기 | 외부 도구 | 밀리미터 | 25x25 |
| 보링 막대기 지름 | 밀리미터 | Ø40/Ø32/Ø25/Ø16 | |
| 커터헤드는 가장 가까운 커터를 선택할 수 있습니까 | 깡통 | ||
| 맥스. 부하 베어링 | 디스크 타입 | 킬로그램 | 200 |
| 사프트형 | 킬로그램 | 800 | |
| 기계 하중 | 킬로그램 | 7000/8500/10000 | |
| 컴퓨터장 × 폭 × 높이 | 밀리미터 | 3700x2210x2200 4300x2210x2200 4900x2210x2200 |
|
III.Main 정확도
| 조사 항목 | 공장 표준 | |
| 기계 가공 정확도 | IT6 | |
| 제조 공정에 있는 제품의 원형 | 0.0025 밀리미터 | |
| 제조 공정에 있는 제품 직경 일관성을 기계화하기 | 0.016 밀리미터 / 300 밀리미터 | |
| 제조 공정에 있는 제품 평탄성 | 0.020mm/Ф300mm | |
| 가공 워크피스의 조도 | Ra1.25μm | |
| 위치 결정 정밀도 | x 축 | 0.010 밀리미터 |
| Z 축 | 0.012 밀리미터 | |
| 0.015 밀리미터 | ||
| 0.020 밀리미터 | ||
| 0.025 밀리미터 | ||
| 0.030 밀리미터 | ||
| 위치 결정 정밀도를 반복하세요 | x 축 | 0.005 밀리미터 |
| Z 축 | 0.006 밀리미터 | |
| 0.007 밀리미터 | ||
| 0.010 밀리미터 | ||
| 0.013 밀리미터 | ||
| 0.016 밀리미터 | ||
IV.Standard 구성과 주요 구입된 부품 목록
| 부속물의 이름 | 상술과 모델 | 제조사 | 발언 |
| 수자 제어 시스템 | GSK988TA | GSK | |
| 메인 모터 | ZJY265-22 | GSK | |
|
X-축 모터 (브레이크로) |
130SJT-MZ150 | GSK | |
| Z축 모터 | 130SJT-M150 | GSK | |
| 스핀들 베어링 | 120X180X46 | 수입됩니다 | |
| 120X180X54 | |||
| 110X170X45 | |||
| 엑스축 리드 스크류 | 40x10 (diaФ40, 10을 이끄십시요) | 국산품 | |
| Z축 리드 스크루 | 50x12 (diaФ50, 12를 이끄십시요) | 국산품 | |
| 가이드 레일 형식 | 볼 리니어 가이드 | 국산품 | |
| X-축 스크류 베어링 | 30x62x30 (2개 그룹) | 수입됩니다 | |
| Z축 스크류 베어링 | 40x90x40 (2개 그룹) | 수입됩니다 | |
| 유압 척 | 10 (매체 솔리드) | 대만 또는 한국 | |
| 심압대 | 소매 없이 잠기는 매뉴얼 심압대 | 우리의 공장에서 조립 | 잠기고 걸쇠가 걸리는 수동 베이스 플레이트 |
| 작은 탑 | 12개 스테이션 서보 기구에 의한 작은 탑 | IEEPO | 100개의 중심 높이 |
| 칩 컨베이어 | 국산품 |
