원래 장소:
중국
브랜드 이름:
HD
인증:
ISO
모델 번호:
CW61125D

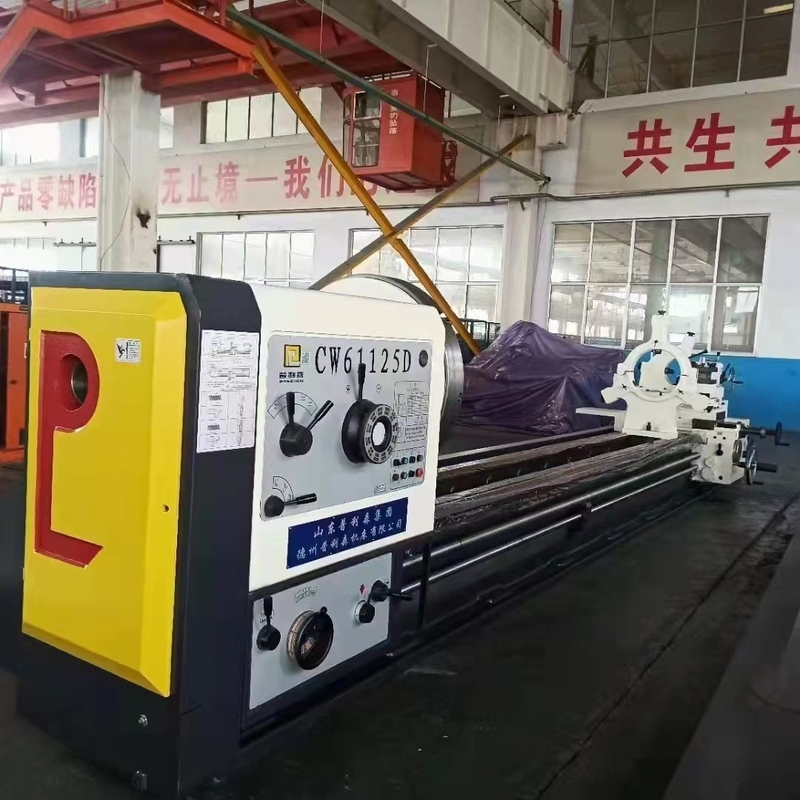

중용 수평 톱니 기계 CW61125D/12m 고품질
제품 소개
이 기계 도구는 주로 다양한 회전 작업에 사용됩니다. 그것은 끝 면, 외부 지름, 내부 구멍, 그리고 메트릭 스레드, 인치 스레드, 모듈 스레드, 및 피치 스레드를 회전 할 수 있습니다.그것은 또한 상단 도구 휴식을 혼자 짧은 콘 회전 사용 될 수 있습니다, 그리고 상단 도구 휴식 및 경사적 공급으로 긴 콘을 돌립니다. 또한, 그것은 드릴링 기능을 가지고 있습니다. 기계 도구는 높은 힘과 높은 속도를 가지고 있으며 강도 강합니다.그것은 다양한 검은색과 비철 금속을 처리하기 위해 강력한 회전 하우스를 사용할 수 있습니다..
주요 매개 변수
| 제품 모델 | U니트 | CW61125D/12000 |
| 사양 | ||
| 침대 위의 스윙 지름 최대 | mm | 1240 |
| 차량 위의 최대 스윙 지름 | mm | 900 |
| 작업 조각의 최대 길이가 | mm | 12000 |
| 침대 가이드웨이의 너비 | mm | 755 |
| 턱과 꼬리 턱 꼭대기 사이의 최대 부하 | t | 6 |
| 스핀들 | ||
| 스핀드 코 | A2-15 | |
| 스핀들 뚫기 | mm | 120 |
| 스핀들 뚫기 톱니 | 미트릭 140 | |
| 스핀드 속도 범위 | rpm |
3.15-315 (21종) 3.5-290 (12종) |
| 스핀드 모터 파워 | kW | 22 |
| 4마방 단동 턱 | mm | φ1000 |
| Tailstock | ||
| 꼬리 깃의 지름 | mm | 160 |
| 꼬리 깃털의 이동 | mm | 300 |
| 톱니 톱니 잎 | 미트릭 80# | |
| 피드 및 스레드 (메트릭 스크루 *인치 스크루) | ||
| 길쭉한 먹이 | 0.1-12r/min ((56종) | |
| 크로스 피드 | 0.05-6mm/r ((56종) | |
| 작은 도구 기기 | 0.025-3mm/r ((56종) | |
| 메트릭 실 | mm | 1-120 (44종) |
| 모듈형 실 | mm | 0.5-60 ((45종) |
| 인치 가닥 | TPI | 28-3/8 (31종) |
| 직사각형 피치 스라인 | DP | 1-56 (25종) |
| 도구보유자 | ||
| 스핀들 중심에서 도구 장착 기단까지 수직 거리가 | mm | 48 |
| 도구 턱 크기 | mm | 45X45 |
| 툴 홀더의 스윙 앵글 | ±90° | |
| 수동차의 가장 큰 측면 이동 | mm | 520 |
| 상단 도구 기기의 최대 이동 | mm | 300 |
| 기기 기지 상단 및 하단 다이얼의 회전당 공급 | mm | 0.05 |
| 툴 홀더의 급속한 경사 속도 | mm/min |
길쭉한 3740 가로 1870 |
| 기름 펌프를 윤활하고 작동 | ||
| 모델 | CB-B10 | |
| 최대 흐름 | L/min | 10 |
| 작업 압력 | MPa | 2.5 |
| 속도 | r/min | 1500 |
참고:
작업 조각이 무겁거나 외진하면 작업 조각의 움직임, 속도 제한 및 반중량 균형이 고려되어야합니다.
표준 액세서리
| - 아니 | 이름 | 모델 | 양 |
| 1 | 4마방 단동 턱 | φ1000mm | 1 세트 |
| 2 | 안정적인 휴식 | φ70mm-φ480mm | 2 세트 |
| 3 | 휴식을 취하세요 | φ50mm-φ220mm | 1 세트 |
| 4 | 냉각 장치 | 1 세트 | |
| 5 | 전문 도구 | 1 세트 | |
| 6 | 꼬리 스톡 회전 센터 | 모스 6# | 1 세트 |
