원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
iT35L
제품 설명:

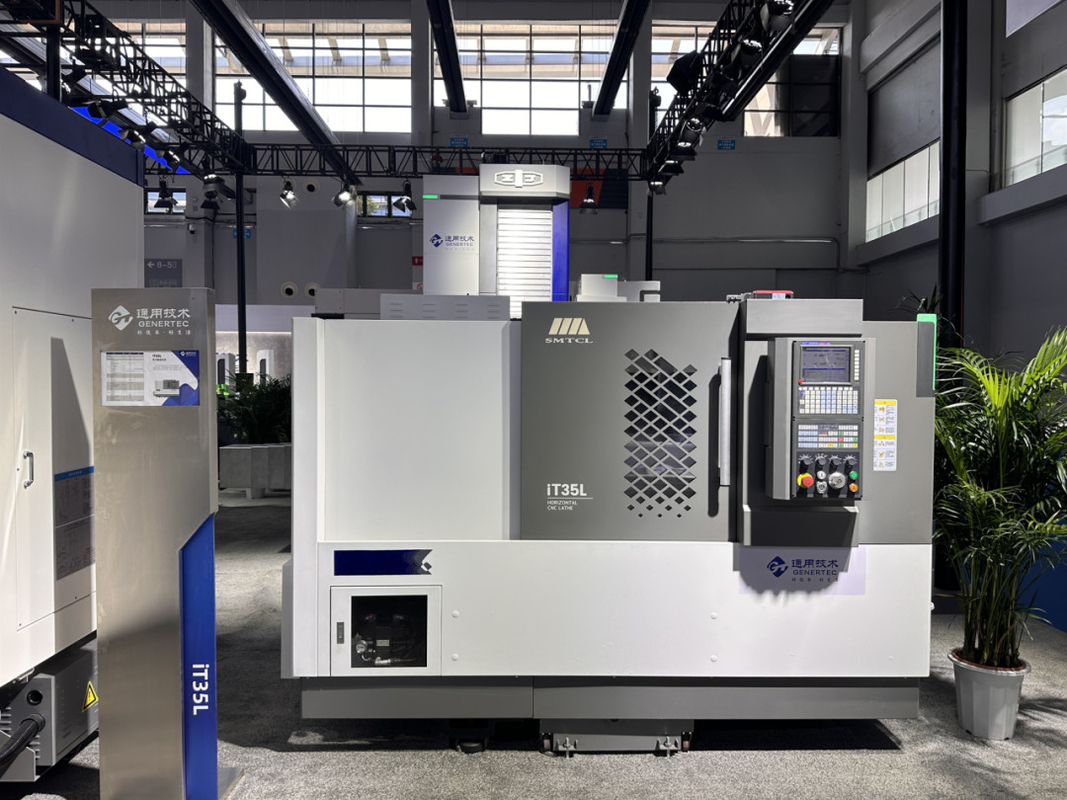

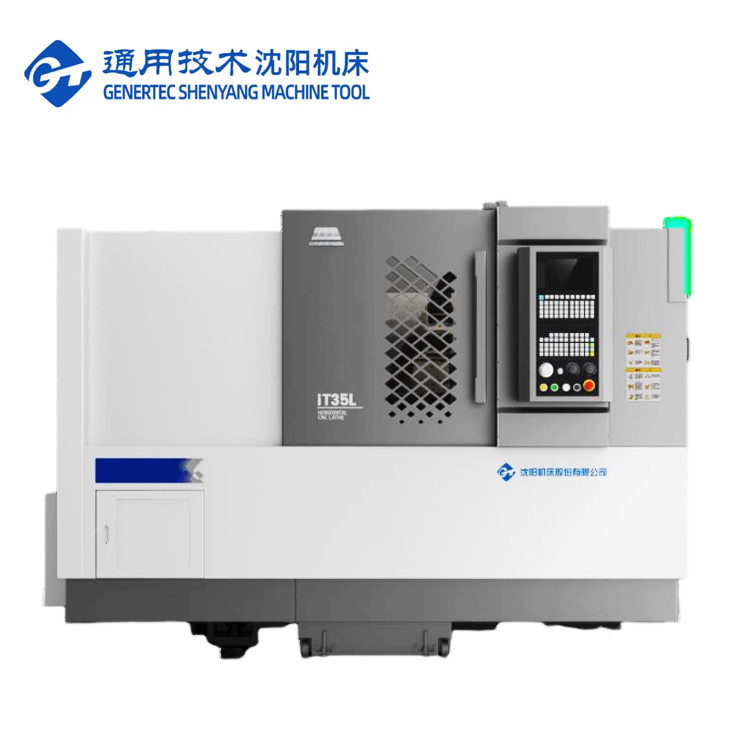

SMTCL 수평 CNC lathes 금속 lathes IT35L CNC 프레싱 머신 슬랜트 베드 CNC lathes
IT 시리즈 수평 CNC 톱니모든 종류의 디스크 및 짧은 샤프트 부품을 가공하기에 적합하며, 끝면과 끝 구석, 바깥 원 및 내부 구멍 가닥을 돌릴 수 있습니다.틈과 회전 표면 및 기타 기하학적 특징자동차, 베어링, 엔지니어링 기계, 비철금속 및 다른 산업에 대한 회전 부품의 효율적이고 큰 양, 고 정밀 처리 요구 사항을 충족 할 수 있습니다.
제품 특징:
1고직성
* 전체 기계 구조를 최적화하기 위해 유한 요소 분석

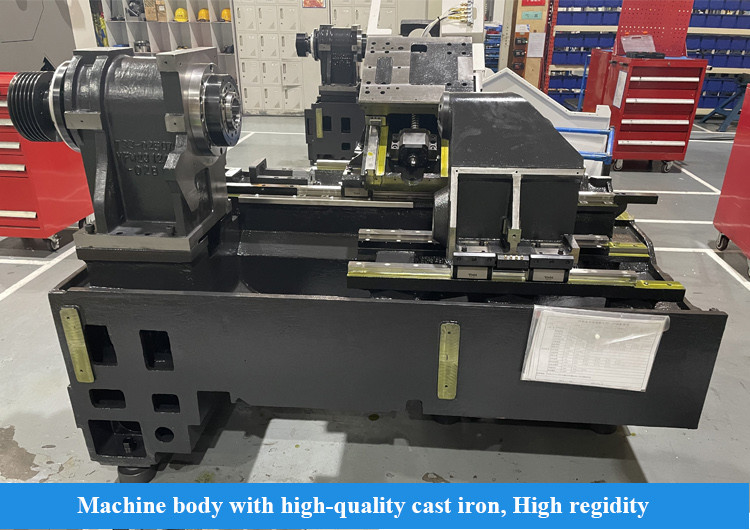

* 침대는 합리적인 바 레이아웃과 함께 고품질 가루로 만들어졌습니다

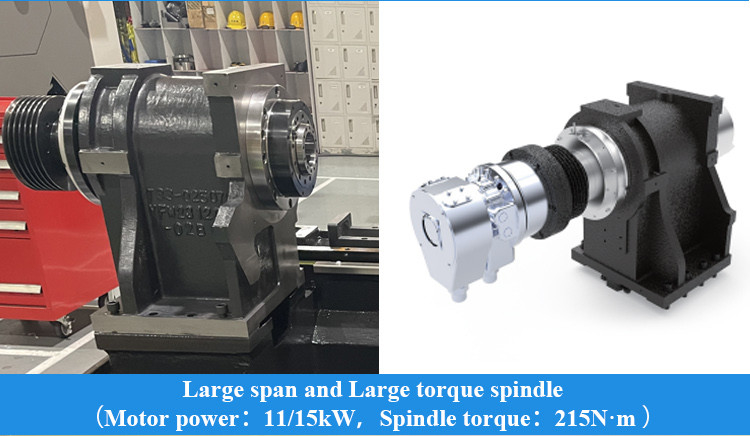

* 큰 스프렌, 큰 토크 스핀드 구성, 절단 경직성을 향상
* 정밀 스크래핑 프로세스, 연결 경직성을 향상
|
항목
|
단위
|
사양 (IT 35L)
|
||
|
최대 회전 지름
|
mm
|
Φ360
|
||
|
최대 회전 길이는
|
mm
|
500
|
||
|
침대에 대한 최대 스윙
|
mm
|
Φ580
|
||
|
최대 스윙
|
mm
|
Φ330
|
||
|
스핀들
|
|
|||
|
스핀드 나스
|
mm
|
A2-6
|
||
|
앞 베어링 디아
|
mm
|
100
|
||
|
스핀드 코너와 구멍 크기
|
mm
|
1:20;Φ70
|
||
|
스핀드 구멍의
|
mm
|
Φ65
|
||
|
최대 하루
|
mm
|
Φ50
|
||
|

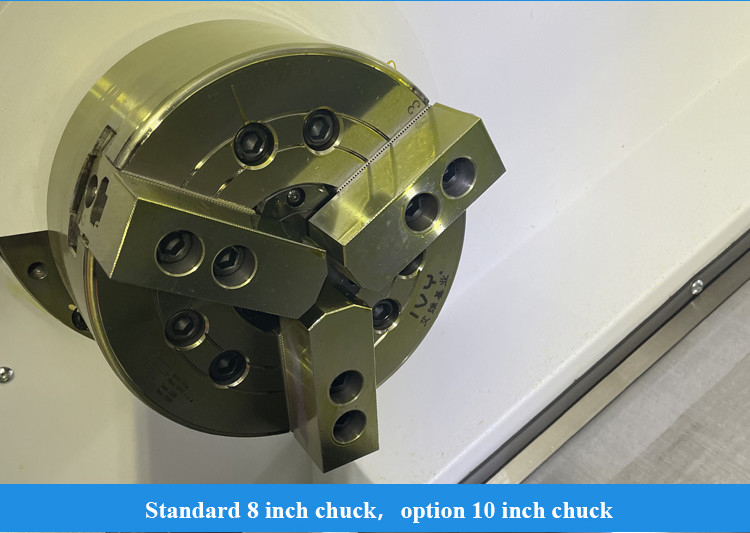

턱 크기
|
인치
|
8
|
||
|
스핀드 속도
|
r/min
|
4000
|
||
|
스핀드 등급 토크
|
Nm
|
158 ((666r/min)
|
||
|
최대 스핀드 토크
|
Nm
|
215 ((666r/min)
|
||
|
최대 모터 출력 전력 연속/30분
|
kW
|
여호와 의 증인, 11/15
|
||
|
먹이는
|
|
|||
|
X/Z 최대 속도
|
m/min
|
30
|
||
|
x 축 이동
|
mm
|
200
|
||
|
z 축 이동
|
mm
|
510
|
||
|

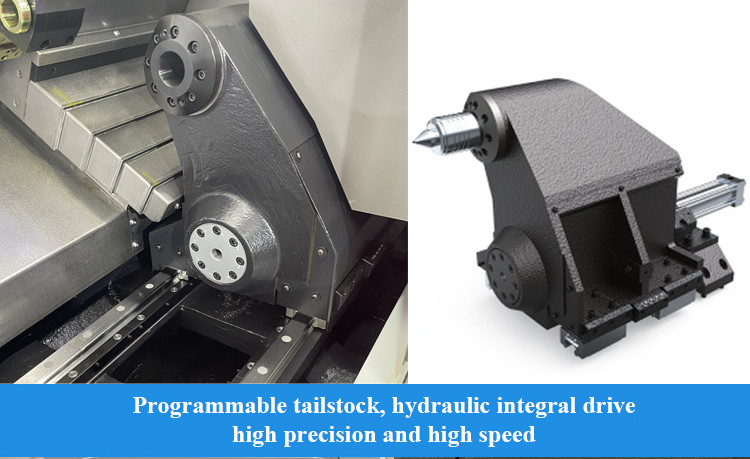

Tailstock
|
|
|
||
|
꼬리동물 여행
|
mm
|
400
|
||
|
꼬리 톱니
|
모스어
|
MT-5
|
||
|
타워
|
|
|||
|
타워 타입
|
|
수평 8역 서보 타워
|
||
|
중앙 높이
|
mm
|
80
|
||
|
회전 위치
|
SEC.
|
± 16
|
||
|
다른 것
|
|
|||
|
무게
|
KG
|
3600
|
||
|
전체 차원
(L*W*H) |
mm
|
2550 × 1675 × 1760
|
||
산업 적용:
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
