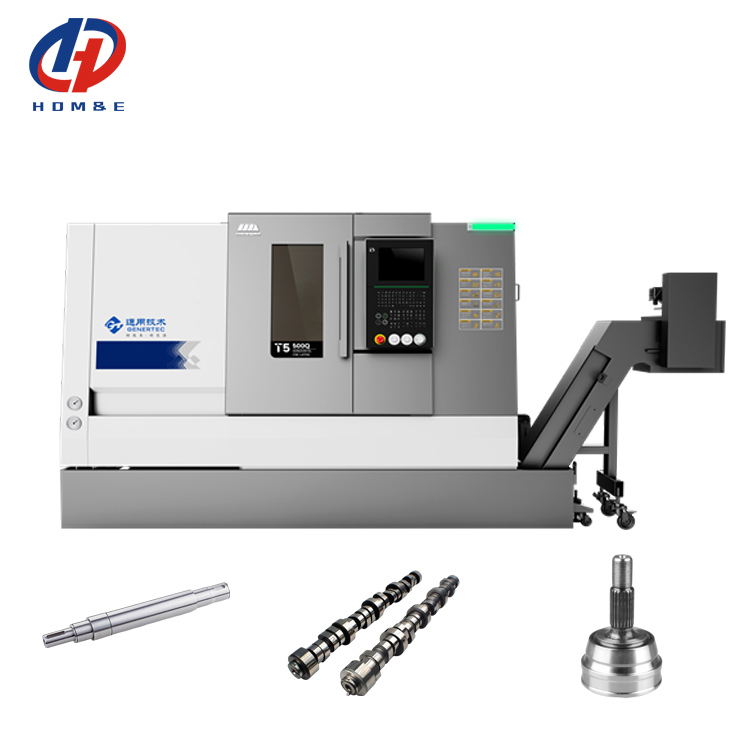

수평 45도 경사 베드 CNC 선반 3000r/min 금속 가공 선반 T4C
제품 세부 정보
| 제품명: | htct4c 수평 경사 침대 CNC 선반 | 침대 위의 최대 직경 ：: | ∅720//720/∅720/∅720mm |
|---|---|---|---|
| Maximun 절단 길이 ：: | 500/1000/1500/2500mm | 최대 절단 직경 ：: | 500mm |
| 슬라이드의 최대 회전 직경 ：: | 500mm | 스핀들 홀 직경 ：: | 80mm |
| 통행 막대의 최대 직경 ：: | 65mm | 스핀들 속도 범위 ：: | 35 min3000R/분 |
| 표준 척 직경 ：: | 10 인치 | 표준 도구 터렛 유형 ：: | 수평 공구 터렛 12 스테이션 |
| 강조하다 |
수평 경사 베드 CNC 선반,45도 경사 베드 CNC 선반,금속 작업 CNC 톱니 |
||
제품 설명
금속 가공 중국 공장 HTCT4C 수평 경사 베드 CNC 선반
제품 설명

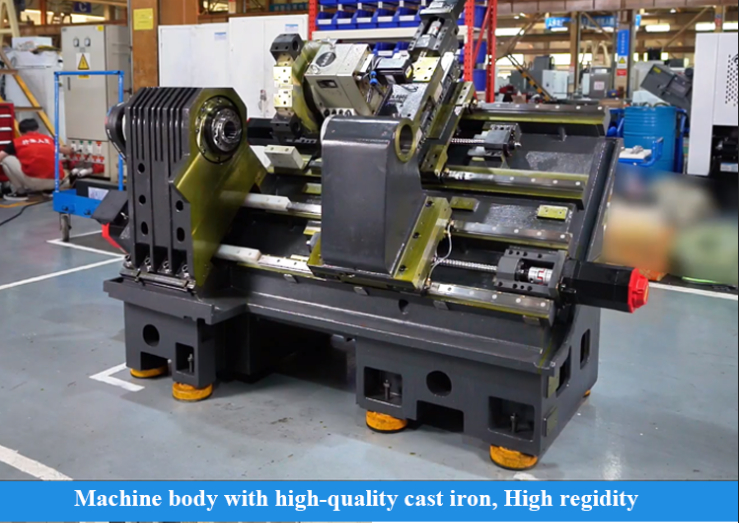

45도 고강성 일체형 경사 베드는 안정적인 성능을 제공하여 가공 정확도와 수명을 보장합니다. 유한 요소 분석을 통해 가장 합리적인 구조 레이아웃, 모듈식 조합, 3축, 4축 구성 및 기능의 쉬운 구현.
주요 기술 매개변수
| 항목 | 단위 | T4C | |
| 베드 위 최대 스윙 직경 | mm | ∅720/∅720/∅720/∅720 | |
| 최대 절삭 길이 | mm | 500/1000/1500/2500 | |
| 최대 절삭 직경 | mm | 500 | |
| 슬라이드 위 최대 선삭 직경 | mm | 500 | |

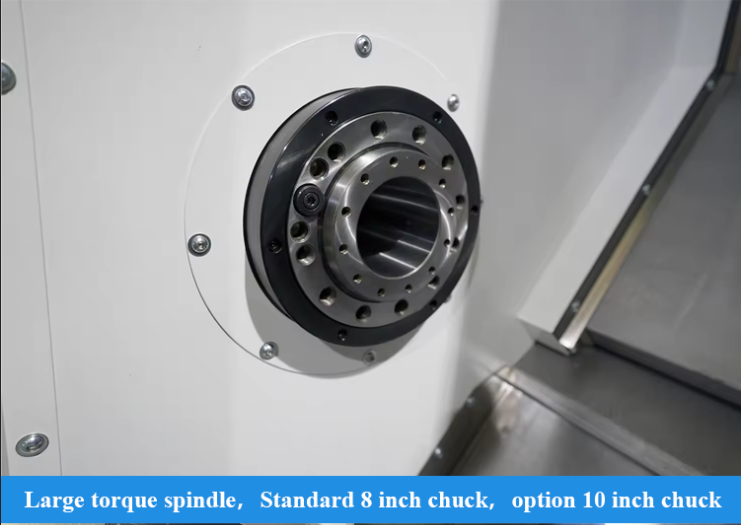

| 주축 노즈 | A2-8 | ||
| 주축 구멍 직경 | mm | 80 | |
| 관통 바 최대 직경 | mm | 65 | |
| 주축 속도 범위 | r/min/Nm | 35〜3000 | |
| 주 모터 15분 / 연속 | kW | 22/30 | |
| 표준 척 직경 | 인치 | 10 | |
| X/Z축 급속 이동 속도 | m/min | 30/30,30/30,30/20,30/12 | |
| X축 이동 거리 | mm | 280 | |
| Z축 이동 거리 | mm | 570/1070/1570/2570 | |

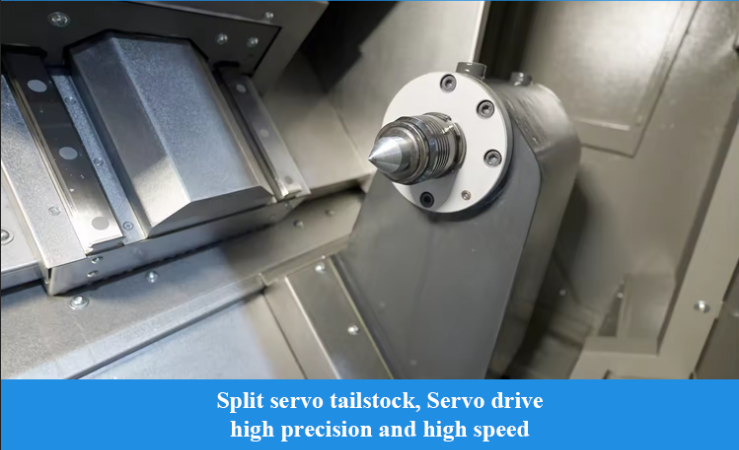

| 심압대 스핀들 테이퍼 | 모스 | 5# | |
| 심압대 본체 스트로크 | mm | 450/850/1200/2200 | |
| 심압대 슬리브 스트로크 | mm | 150 (1000/1500/2500 사양) |
|
| 표준 공구 터렛 유형 | 수평 공구 터렛 12개 스테이션 | ||
| 공구 크기 | 외부 공구 | mm | 25x25 |
| 보링 바 직경 | mm | ∅40 | |
| 가공 정확도 | IT6 | ||
| 위치 정확도 | X축 | mm | 0.01 |
| Z축 | mm | 0.015/0.015/0.02/0.035 | |
| 반복 위치 정확도 | X축 | mm | 0.005 |
| Z축 | mm | 0.007/0.007/0.013/0.02 | |
| 최대 작업 부하 | 디스크 유형 | kg | 200 |
| 샤프트 부품 | kg | 600;800 | |
| 기계 중량 | kg | 6000/7500/9500/12000 | |
| 공작 기계 길이 × 너비 × 높이 | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
구조적 장점
높은 강성 고정밀 풍부한 구성
산업 응용 분야
제품 하이라이트
금속 가공 중국 공장 HTCT4C 수평 경사 베드 CNC 선반 제품 설명 45도 고강성 일체형 경사 베드는 안정적인 성능을 제공하여 가공 정확도와 수명을 보장합니다. 유한 요소 분석을 통해 가장 합리적인 구조 레이아웃, 모듈식 조합, 3축, 4축 구성 및 기능의 쉬운 구현. 주요 기술 매개변수 항목 단위 T4C 베드 위 최대 스윙 직경 mm ∅720/∅720/∅720/∅720 최대 절삭 길이 mm 500/1000/1500/2500 최대 절삭 직경 mm 500 슬라이드 위 최대 선삭 직경 mm 500 주축 노즈 A2-8 주축 구멍 직...
