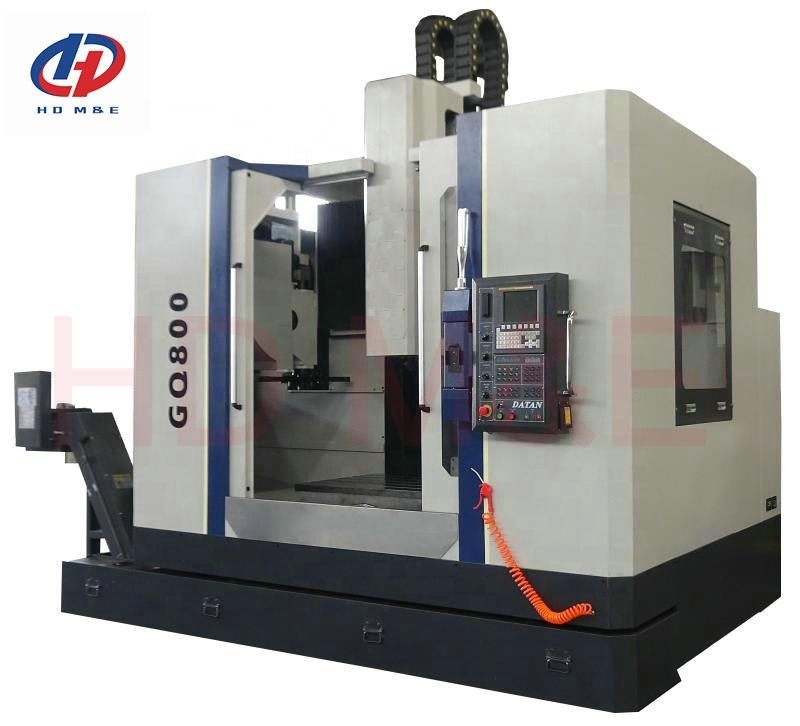

갠트리 구조 CNC 수직 머시닝 센터 GQ800 160 - 6000rpm
제품 세부 정보
| 상품명: | GQ800 갠트리 구조의 수직 CNC 공작 기계 | 테이블 크기(mm): | 1300*800 |
|---|---|---|---|
| 테이블 이동(X/Y/Z)(mm): | 1300/800/600 | 전력(kW): | 11 |
| 스핀들 노즈에서 테이블까지의 거리: | 150-750mm | 스핀들 속도: | 160-6000rpm |
| X,Y 급이송: | 36M/분 | 최대 절삭 이송 속도: | 10M/분 |
| 전력(W): | 11/15KW | 최대 스핀들 내경: | 80mm |
| 강조하다 |
6000rpmCNC 수직 머시닝 센터,GQ800 CNC 수직 머시닝 센터,GQ800 갠트리 CNC 기계 |
||
제품 설명
HDGQ800 시리즈 갠트리 구조의 고정밀 및 강성 cnc vmc

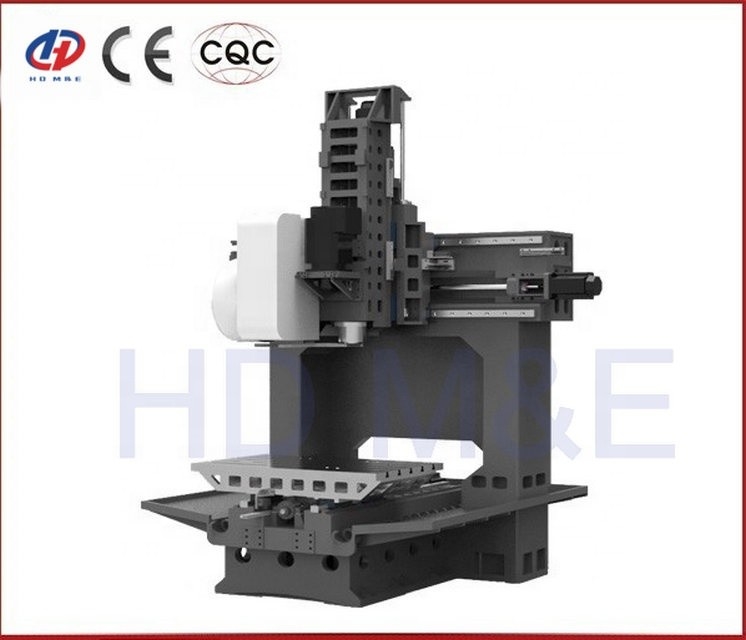

구조 특성
- Z 축은 특허받은 소형 갠트리 사각 램 구조를 채택하고 슬라이드 레일의 접촉면이 400 % 확대되고 강성이 향상되고 고정밀 및 고하중 스핀들을 구성하며 레일 정확도 유지 시간이 크게 향상됩니다.
- 고속 작업에 적합한 Z 축 질소 균형 추,보다 안정적인 처리
- 짧은 목 깊이.Z축 가이드 레일과 스핀들 사이의 X, Y 방향의 거리가 짧고, 동일한 사양의 대형 vmc에 비해 전반적인 강성 및 수명이 크게 향상되었습니다.

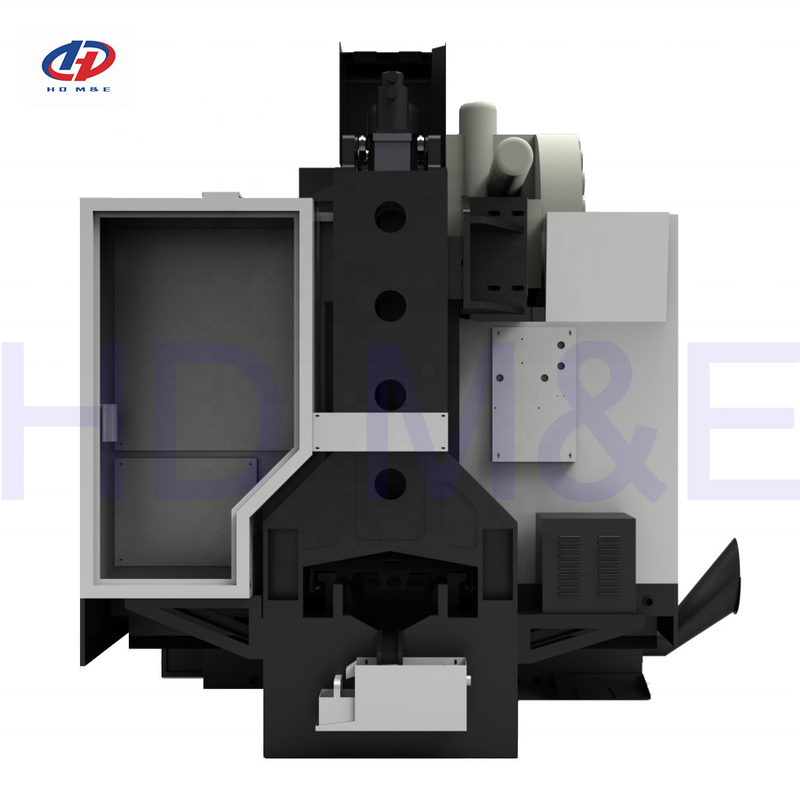

- 곡선형 뒷문의 특허 구조.큰 경간 다공성 다중 늑골 구조의 세심한 디자인.강성은 VMC보다 우수합니다.복합 기둥에 여러 개의 수평 스핀들을 설치할 수 있습니다.
| 모델 번호. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| 용량 | X축 이동 | mm | 1000 | 1100 | 1300 | 1300 | 1600 |
| Y축 이동 | mm | 600 | 700 | 800 | 1300 | 1500 | |
| Z 축 이동 | mm | 50 | 600 | 600 | 600 | 600 | |
| 작업대 표면에 스핀들 노즈 | mm | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| 작업대 | 작업대 크기(L*W) | mm | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| 테이블의 최대 하중 | 킬로그램 | 500 | 900 | 1000 | 1500 | 1800년 | |
| T 슬롯 크기 | mm | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| 축 | 스핀들 속도 | rpm | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| 스핀들 테이퍼/스핀들 생크 | 40호 | 40호 | 40호 | 50호 | 50호 | ||
| 최대 스핀들 내경 | mm | 70 | 70 | 80 | 100 | 100 | |
| 스핀들 모터 | 크 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| 이송 속도 | XYZ 급이송 | m/min | 24/36/36 | 24/36/36 | 24/36/36 | 15/20/20 | 15/20/20 |
| 최대 절삭 이송 속도 | mm/분 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| ATC | 도구 저장 용량 | PC | 암 유형24 | 암 유형24 | 암 유형24 | 암 유형24 | 암 유형24 |
| 최대 공구 직경 | mm | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| 최대 도구 길이 | mm | 300 | 300 | 300 | 300 | 300 | |
| 공구 교환 시간(TT) | 비서 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 정확성 | 위치 정확도 | mm | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 |
| 반복성 위치 정확도 | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | |
| 기계 크기 | 기계 높이 | mm | 4300 | 4300 | 4300 | 4600 | 4600 |
| 전력 요구 사항 | 크바 | 25 | 25 | 30 | 30 | 30 | |
| 공간 요구 사항(L*W) | mm | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| 순 기계 중량 | 티 | 6 | 8 | 9 | 13 | 15.5 | |
| XYZ 축 구동 모터 | 크 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| 제어 시스템 | FAUNC-0i 메이트 MD | ||||||
제품 하이라이트
HDGQ800 시리즈 갠트리 구조의 고정밀 및 강성 cnc vmc 구조 특성 Z 축은 특허받은 소형 갠트리 사각 램 구조를 채택하고 슬라이드 레일의 접촉면이 400 % 확대되고 강성이 향상되고 고정밀 및 고하중 스핀들을 구성하며 레일 정확도 유지 시간이 크게 향상됩니다. 고속 작업에 적합한 Z 축 질소 균형 추,보다 안정적인 처리 짧은 목 깊이.Z축 가이드 레일과 스핀들 사이의 X, Y 방향의 거리가 짧고, 동일한 사양의 대형 vmc에 비해 전반적인 강성 및 수명이 크게 향상되었습니다. 곡선형 뒷문의 특허 구조.큰 경간 다공성 다중 ...
