편평한 침대 Torno CNC 선반은 D8 스핀들 코를 가진 CKA6166 11KW를 기계로 가공합니다
제품 세부 정보
| 이름: | CKA6166 플랫 베드 CNC 선반 | 최대. 침대 위의 스윙 직경: | Ø660mm |
|---|---|---|---|
| 크로스 슬라이드 위의 최대 스윙 직경: | Ø430mm | 최대. 공작물 길이: | 750/1000/1500/2000mm |
| 최대. 절단 길이: | 680/930/1430/1930mm | 스핀들 모터 동력: | 7.5/11KW |
| 스핀들 보어: | Ø82mm | 스핀들 노즈 유형: | D8 |
| 스핀들 속도 범위: | 7-2200 (3단 수동) | X/Z축의 급속 이송: | 4/8m/분(750-1500)、4/6m/분(2000) |
| 강조하다 |
CKA6166 CNC 선반 기계,11KW CNC 선반 기계,Torno CNC 선반 |
||
제품 설명
| 구성 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
|---|---|---|---|---|---|---|---|---|
| 가이드 웨이 타입 | 박스 방식 | ● | ● | ● | ● | ● | ● | ● |
| 주동속도 변경 양식 | 수동 서보 모터 | ● | ● | ● | ● | 오 | 오 | 오 |
| 자동 서보 모터 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| 2단속 모터 | ∙ | ∙ | 오 | 오 | ∙ | ∙ | ∙ | |
| 일반 모터 | ∙ | ∙ | ∙ | ∙ | 오 | 오 | 오 | |
| 수동 인버터 모터 | 오 | 오 | 오 | 오 | ● | ● | ● | |
| 자동 인버터 모터 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| 단일 스핀들 | CKA6136i | CKA6140i | CKA6150i | ∙ | ∙ | ∙ | ∙ | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| 시멘스 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| KND | 오 | 오 | 오 | 오 | ∙ | ∙ | ∙ | |
| HNC-808D | 오 | 오 | 오 | 오 | ∙ | ∙ | ∙ | |
| 미쓰비시 | 오 | 오 | ∙ | ∙ | ∙ | ∙ | ∙ | |
| 차크 | 사용 설명서 | ● | ● | ● | ● | ● | ● | ● |
| 실내용 홀 하이드로릭 턱 | 오 | 오 | 오 | 오 | ∙ | ∙ | ∙ | |
| 실내용 고체 수압 턱 | 오 | 오 | ∙ | ∙ | ∙ | ∙ | ∙ | |
| 수입된 홀 하이드로릭 턱 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| 수입 고체 수압 턱 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| Tailstock | 수동 꼬리 스톡 | ● | ● | ● | ● | ● | ● | ● |
| 수압 톱스틱 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |

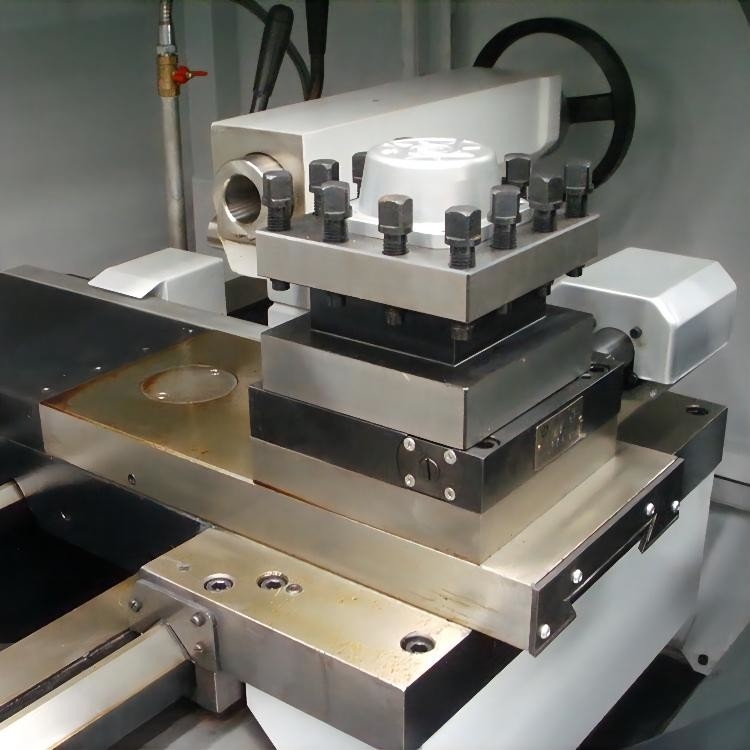

| 도구 기둥 | 수직 4 포지톤 | ● | ● | ● | ● | ● | ● | ● |
| 수평 6 위 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| 수평 8포지톤 | ∙ | ∙ | 오 | 오 | 오 | 오 | 오 | |
| 냉각 액체 시스템 | 강제 공기 냉각 | ● | ● | ● | ● | ∙ | ∙ | ∙ |
| 전기 패널용 열 교환기 | 오 | 오 | 오 | 오 | ● | ● | ● | |
| 전기 열 제어 장치 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |

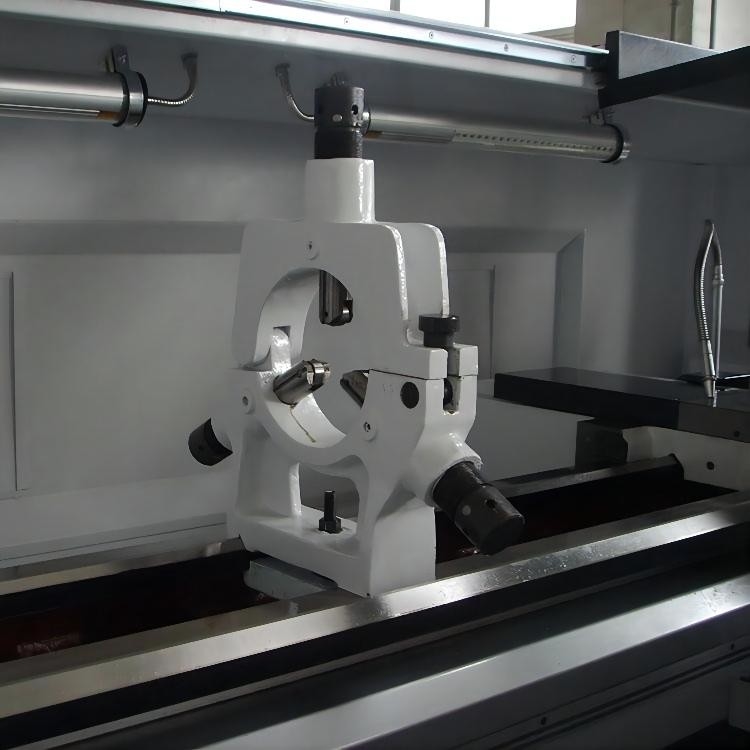

| 다른 옵션 또는 기능 | 안정적인 휴식 | 오 | 오 | 오 | 오 | 오 | 오 | 오 |
| 후속 휴식 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| 4마리의 턱 턱 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
| 외부 손바퀴 | 오 | 오 | 오 | 오 | 오 | 오 | 오 | |
●--- 표준 O--- 선택적
| 제품 모델 | UNIT | CKA6150 | CKA6166 | CKA6150i | |
|---|---|---|---|---|---|
| 침대 위의 스윙 지름 최대 | mm | Ø500 | Ø660 | Ø500 | |
| 크로스 슬라이드 상의 최대 스윙 지름 | mm | Ø280 | Ø430 | Ø280 | |
| 작업 조각의 최대 길이가 | mm | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| 최대 절단 길이 | mm | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| 최대 회전 지름 | 수직 4 위치 | mm | Ø500 | Ø560 | Ø500 |
| 수평 6-정치 | mm | Ø400 | Ø400 | Ø400 | |
| 수평 8위 위치 | mm | Ø370 | Ø370 | Ø370 | |
| 스핀드 중앙 높이 | mm | 250 | 330 | 250 | |
| 스핀드 모터 파워 | kW | 7.5/11 | 7.5/11 | 여호와 의 증인, 11/15 | |
| 스핀들 뚫기 | mm | Ø82 | |||
| 스핀들 뚫기 톱니 | Ø90 1:20 | Ø90 1:20 | Ø100 1:20 | ||
| 스핀드 코의 종류 | D8 | D8 | A2-8 | ||
| 스핀드 속도 범위 | r/min | 7-2200 3 범주 수동 |
7-2200 3 범주 수동 |
30-3000 단일 스핀들 |
|
| 꼬리 깃의 지름 | mm | Ø75 | |||
| 꼬리줄기 깃 여행 | mm | 150 | |||
| 꼬리 깃털 | 5 MT | ||||
| X축의 최대 이동 | mm | 280 | 305 | 280 | |
| Z축의 최대 이동 | mm | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| X/Z 축의 빠른 경로 | m/min | 4/8 ((750-1500) 4/6 ((2000) |
4/8 ((750-1500) 4/6 ((2000) |
4/8 | |
| 도구 막대 크기 (직면 4 포지톤) | mm | 25X25 | |||
| X/Z 축 위치 정밀도 | mm | 0.018/0.021 ((750) 0.024 ((1000) 0.026 ((1500,2000) |
0.018/0.021 ((750) 0.024 ((1000) 0.026 ((1500,2000) |
0.018/0.021 ((750) 0.024 ((1000) |
|
| X/Z 축 반복 정확도 | mm | 0.006/0.008 ((750) 0.011 ((1000) 0.014 ((1500,2000) |
0.006/0.008 ((750) 0.011 ((1000) 0.014 ((1500,2000) |
0.006/0.008 ((750) 0.011 ((1000) |
|
| 기계의 차원 (L*W*H) |
mm | 2580X1750X1620 ((750) 2830X1750X1620 ((1000) 3330X1750X1620 ((1500) 3830X1750X1620 ((2000) |
2580X1750X1620 ((750) 2830X1750X1620 ((1000) 3330X1750X1620 ((1500) 3830X1750X1620 ((2000) |
2580X1750X1620 ((750) 2830X1750X1620 ((1000) |
|
| 기계 무게 | 1kg | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
제품 하이라이트
