원래 장소:
중국
인증:
CE ISO
모델 번호:
CDS6156B/CDS6256B

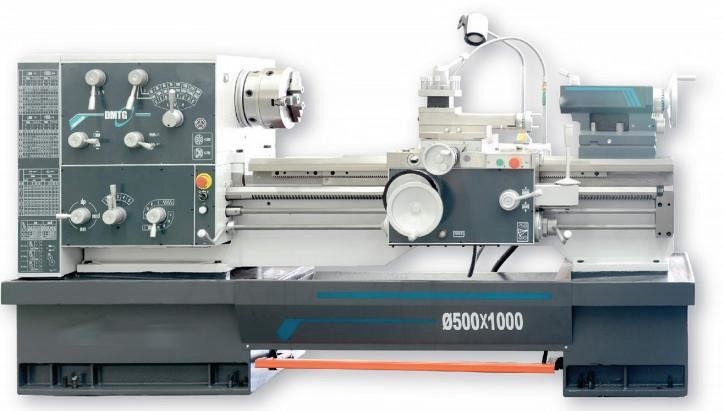

다양한 터닝공정에 사용되는 CDS-B Series 수평선반기
제품 프레젠테이션
CDS-B 시리즈 일반 선반은 다음과 같은 다양한 선삭 공정에 사용할 수 있습니다.안장이 있는 선반은 직경이 크거나 변형된 부품을 회전하는 데 사용할 수 있습니다.고객의 요청에 따라 미터법, 인치, 계수 및 직경 피치 나사의 선삭을 완료하기 위해 미터법 또는 인치 나사 공작 기계를 제공합니다.드릴링, 드릴링 및 탱크 당기기 작업을 완료하십시오.
주요 특징
1. 기계 본체는 고강도 주철로 주조되며 기계 베드의 가이드 레일은 산 모양의 평평한 가이드 레일 레이아웃을 채택합니다.
따라서 큰 하중지지 섹션은 강성과 충격 흡수가 좋기 때문에 고정밀 절단이 가능합니다.
2. 기계식 마찰판 클러치는 공작 기계의 주축 상자에 사용됩니다. 제어 레버를 통해 모터의 속도를 변경할 필요가 없습니다.
그리고 모터를 멈추면 스핀들 속도 변경, 정지, 반전을 실현할 수 있으며 스핀들 상자는 강제로 윤활됩니다.
3. B 유형은 82mm, C 유형은 105mm 스핀들 보어입니다.
4. 높은 신뢰성을 가진 고강성 기계식 공구 홀더.
5. 공작 기계의 슬라이드 상자에는 빠르게 움직이는 장치와 슬라이드 상자에 대한 대형 핸드 휠 안전 해제 메커니즘이 장착되어 있습니다.와 함께
매끄러운 로드와 리드 스크류의 연동 보호 기능은 공급 시스템의 정상적이고 문제 없는 작동을 보장합니다.
6. 공작기계의 피드박스 핸들 위치를 변경하여 나사 종류를 변경할 수 있습니다.
7. 공작 기계의 슬라이드 상자에는 빠르게 움직이는 장치와 과부하 안전 장치가 장착되어 있습니다.수직 및 수평 교차 작업
수직 핸들, 개폐 너트 핸들.
8. 사용자가 선택할 수 있는 다양한 안전 및 보호 액세서리를 사용할 수 있습니다.
표준 구성: 리드 스크류 커버, 풋 브레이크, 벨트 커버 및 전기 캐비닛 개방 및 정전 및 기타 기능 액세서리.
특별 주문: 툴 포스트 가드, 척 가드, 캐리지 스톱 등
| 표준 구성 | |
| 3-죠 척 | 리드 스크류 커버 |
| 심압대 고정 중심 | 4방향 도구 포스트 |
| 풋 브레이크 | 표준 툴킷 |
| 안정된 휴식(≥1500mm 가능) | |
| 팔로워 레스트(≥1500mm 사용 가능) | |
| 선택적 구성 | ||
| 4-죠 척 | 퀵 체인지 툴 포스트 | |
| 척 가드 | 도구 포스트 가드 | |
| 후면 스플래시 가드 | 심압대의 라이브 센터 | |
| 페이스 플레이트 | 실 다이얼 | |
| 드라이브 플레이트 | 테이퍼 회전 부착물 | |
| 드로 | 마차 정류장 | |
| 조절 가능한 패드 | 앵커 볼트 |
|
| 스핀들 센터 및 센터 슬리브 | ||
| 안정된 휴식 및 팔로우 휴식 (≤1000mm 사용 가능) | ||
제품 구성
| 제품 모델 | 단위 | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| 사양 | ||||||||
| 최대침대 위의 스윙 직경 | mm | Ø500 | Ø560 | Ø660 | ||||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø290 | Ø350 | Ø440 | ||||
| 간격의 최대 스윙 직경 | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| 간격의 길이 | mm | — | 280 | — | 280 | — | 280 | |
| 최대공작물 길이 | mm | 750/1000/1500/2000/3000 | ||||||
| 최대절단 길이 | mm | 700/950/1450/1950/2950 | ||||||
| 축 | ||||||||
| 스핀들 노즈 | D8 | |||||||
| 스핀들 보어 | mm | Ø82(허용봉 직경≤Ø80) | ||||||
| 척 사이즈 | mm | Ø250 | Ø315 | |||||
| 스핀들 보어의 테이퍼 | 90mm/1:20 | |||||||
| 최대 스핀들 토크 | Nm | 1100 | ||||||
| 스핀들 속도 범위 | rpm | 26-2000(16단) | ||||||
| 스핀들 중심 높이 | mm | 250 | 280 | 325 | ||||
| 스핀들 모터 동력 | kW | 7.5(10HP) | ||||||
| 심압대 | ||||||||
| 심압대 퀼의 직경 | mm | Ø75 | ||||||
| 심압대 깃펜의 여행 | mm | 150 | ||||||
| 심압대 퀼의 테이퍼 | 5호 MT | |||||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||||
| 세로 피드 | 0.044-1.48mm/rpm(45종) *0.044~0.148인치/rpm(45종) | |||||||
| 교차 공급 | 0.022~0.74mm/rpm(45종) *0.031-0.092in/rpm(45종) | |||||||
| 메트릭 스레드 | mm | 0.5-80 (73종 *53종) | ||||||
| 모듈식 스레드 | mm | 0.5-40 (45종 *66종) | ||||||
| 인치 스레드 | TPI | 7/16-80 (47종 *47종) | ||||||
| 직경 피치 나사 | DP | 7/8~160 (47종 *48종) | ||||||
| 도구 포스트 | ||||||||
| Max.tool 생크 크기 | mm | 25X25 | ||||||
| 상단 슬라이드의 이동 | mm | 150 | ||||||
| 기계 치수 (L*W*H) |
mm | 2680X1223X1295(750) 2930X1223X1295(1000) 3430X1223X1295(1500) 3930X1223X1295(2000) 4930X1223X1009 | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325(1500) 3930X1223X1325(2000) 4930X1223X1325(3000) |
2680X1223X1370 (750) 2930X1223X1370(1000) 3430X1223X1370(1500) 3930X1223X1370(2000) 4930X1223X1370(3000) |
||||
| 기계 무게 | 킬로그램 | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
