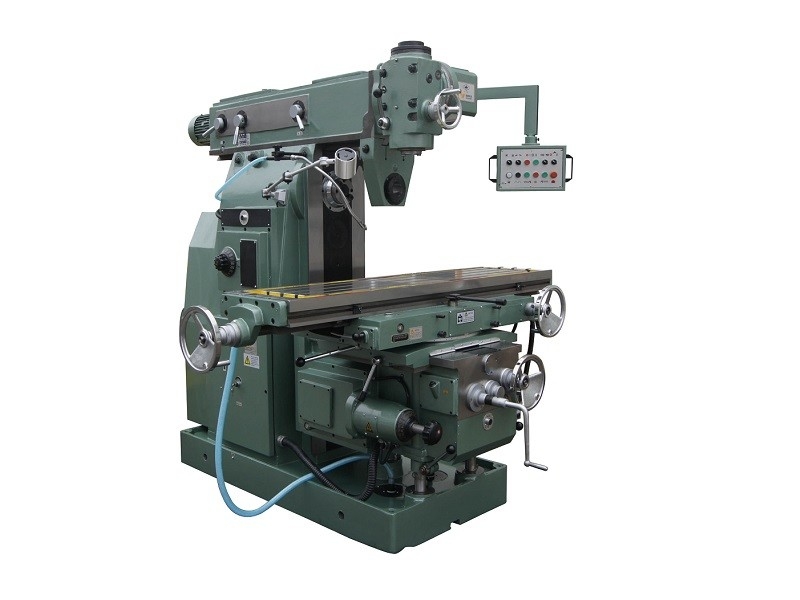

회전하는 맨 위 무릎 유형 축융기 보편적인 X6232B 높은 강성
제품 세부 정보
| 상품명: | X6232B 범용 로터리 헤드 니 타입 밀링 머신 | 작업대 크기: | 320x1320mm |
|---|---|---|---|
| T 슬롯(N×W×D): | 3×18×80mm | <i>Max.</i> <b>최대</b> <i>load bearing of worktable</i> <b>작업대의 부하 베어링</b>: | 500kg |
| 세로 이동(수동/동력) X: | 800/780mm | 크로스 트래블(수동/동력) Y: | 300/280mm |
| 수직 이동(수동/동력) Z: | 410/400mm | 주 모터 동력: | 7.5Kw |
| 수직 밀링 헤드 모터 동력: | 3Kw | 기계 치수: | 2327×1792×2000mm |
| 강조하다 |
X6232B 니 타입 밀링 머신,로터리 헤드 니 타입 밀링 머신,범용 로터리 헤드 밀링 머신 |
||
제품 설명
고강성 X6232B 범용 로터리 헤드 니 타입 밀링 머신
제품 프레젠테이션
X6232B 범용 로터리 헤드 니 타입 밀링 머신은 오버암 기어 박스가 추가된 X6142를 기반으로 하며 기계의 성능을 향상시키기 위해 별도의 모터로 구동됩니다.밀링머신의 기본 기능을 갖춘 만능 밀링머신으로 오버암에 만능 로터리 밀링 헤드를 장착하여 수직 밀링머신으로 사용할 수 있습니다.스핀들 슬리브는 작업대 이동과 협력하기 위해 위아래로 움직일 수 있으며 드릴 경사 구멍에서도 드릴링, 태핑 및 마무리 보링이 가능합니다.두 개의 스핀들이 개별적으로 구동되고 서로 잠깁니다.
평면, 원통형, 측면, 베벨 및 성형 밀링 커터, 드릴러, 보링 커터와 함께 장착되는 이 범용 회전 헤드 밀링 머신은 기타 공작물의 다양한 평면, 경사 표면 슬롯, 구멍 및 기어를 가공하는 데 적합합니다.분할 헤드 및 회전 테이블과 같은 옵션 액세서리가 장착되어 기계는 다양한 처리에 적용할 수 있습니다.높은 강성, 정확도 및 효율성을 갖춘 X6242B는 기계 가공, 유지 보수 및 도구 제작을 위한 아이디어 공작 기계입니다.
제품 구성
| 주요 사양 |
단위 |
X6232B | X6242 |
| 작업대 크기 | mm | 320×1320 | 420×1800 |
| T 슬롯(N×W×D) | mm | 3×18×80 | 3×18×90 |
| 최대작업대의 부하 베어링 | 킬로그램 | 500 | 800 |
|
세로 여행 (수동/전원) X |
mm | 800/780 | 1200/1180 |
| 크로스 트래블(수동/동력) Y | mm | 300/280 | 360/350 |
|
수직 여행 (수동/전원) Z |
mm | 410/400 | 470/450 |
| 작업대의 Max.rotary 각 | ±45° | ±45° | |
|
수평 밀링 스핀들 테이퍼 |
7:24:00/ISO50# | 7:24:00/ISO50# | |
|
수평 밀링 스핀들 구멍 직경 |
mm | Φ29 | Ø29 |
| 수평 밀링 스핀들 면에서 작업대까지의 거리 |
mm |
30 ~ 440 |
30 ~ 500 |
| 수평 밀링 스핀들 중심에서 암까지의 거리 |
mm |
155 |
201 |
| 수평 밀링 스핀들 베어링 직경 |
mm |
Ф100 |
Ф100 |
|
수직 밀링 스핀들 구멍 직경 |
7:24/ISO40# | 7:24/ISO40# | |
|
수직 밀링 스핀들 테이퍼 |
mm | Ф20 | Ф20 |
| 수직 스핀들 면에서 수평 스핀들 중심까지의 거리 |
mm |
15 ~ 95 |
60 ~ 140 |
| 수직 스핀들 베어링 직경 | mm | Ф95 | Ф95 |
| 수직 스핀들 이동 거리 | mm | 80 | 80 |
| 범용 밀링 헤드의 회전 각도 | 360° | 360° |
| 수평 스핀들 속도 단계 | 단계 | 18 | 18 |
| 수평 스핀들 속도 범위 | rpm | 30 ~ 1500 | 30 ~ 1500 |
| 수직 스핀들 속도 단계 | 단계 | 12 | 12 |
|
수직 스핀들 속도 범위 |
rpm | 52 ~ 1400 | 52 ~ 1400 |
| 피드 속도 단계 | 단계 | 18 | 18 |
| 이송 속도 범위: 세로 X | mm/분 | 15 ~ 750 | 22 ~ 1100 |
| 크로스 Y | mm/분 | 15 ~ 750 | 22 ~ 1100 |
| 수직 Z | mm/분 | 5.7 ~ 280 | 8.3 ~ 410 |
| 급속 이송 속도 범위: 세로 X | mm/분 | 2250 | 2400 |
| 크로스 Y | mm/분 | 2250 | 2400 |
| 수직 Z | mm/분 | 844 | 900 |
| 주 모터 동력 | 크 | 7.5 | 11 |
| 메인 모터 회전 속도 | rpm | 960 | 960 |
| 모터 전원 공급 | 크 | 1.5 | 삼 |
|
피드 모터 회전 속도 |
rpm | 960 | 1420 |
| 냉각수 펌프 동력 | 크 | 0.12 | 0.12 |
|
냉각수 펌프 회전 속도 |
L/분 | 2760 | 2760 |
| 수직 밀링 헤드 모터 동력 | 크 | 삼 | 삼 |
| 수직 밀링 헤드 회전 속도 | rpm | 1420 | 1420 |
| 기계 치수 | mm |
2327×1792 ×2000 |
2522×2262 ×2210 |
| 기계 무게 | 킬로그램 | 3500 | 5300 |
자주하는 질문
Q1: 보증 기간은 얼마나 됩니까?
A1: 기계 탑재 후 12개월 보증.
Q2: 보증 기간 동안 어떤 서비스를 이용할 수 있습니까?
A2: 보증 기간 동안 사용할 수 있는 무료 교체 부품.비용 가치 보증 기간 이후에 사용할 수 있는 부품 교체.언제든지 기술 질문에 대한 빠른 조치 및 답변.
Q3: CNC 기계 작동에 대한 교육을 제공할 수 있습니까?
A3: 예, 고객 요구 사항으로 제공되는 우리 공장 또는 엔지니어 해외 서비스에서 무료 교육(고객이 부담하는 상대 비용.
Q4: 맞춤형 기계 또는 특수 목적 기계를 제공할 수 있습니까?
A4: 예, 다양한 요구 사항을 충족하기 위해 고객에게 다양한 처리 솔루션을 제공합니다.
Q5: 주문 전에 공장을 방문할 수 있습니까?
A5: 물론, 우리는 언제든지 우리 공장을 방문하는 것을 따뜻하게 환영합니다.우리를 더 많이 알수록 더 많이 신뢰합니다!따라서 고품질 제품과 최고의 서비스를 안심하고 이용하실 수 있습니다.
제품 하이라이트
고강성 X6232B 범용 로터리 헤드 니 타입 밀링 머신 제품 프레젠테이션 X6232B 범용 로터리 헤드 니 타입 밀링 머신은 오버암 기어 박스가 추가된 X6142를 기반으로 하며 기계의 성능을 향상시키기 위해 별도의 모터로 구동됩니다.밀링머신의 기본 기능을 갖춘 만능 밀링머신으로 오버암에 만능 로터리 밀링 헤드를 장착하여 수직 밀링머신으로 사용할 수 있습니다.스핀들 슬리브는 작업대 이동과 협력하기 위해 위아래로 움직일 수 있으며 드릴 경사 구멍에서도 드릴링, 태핑 및 마무리 보링이 가능합니다.두 개의 스핀들이 개별적으로 구동되고 ...
