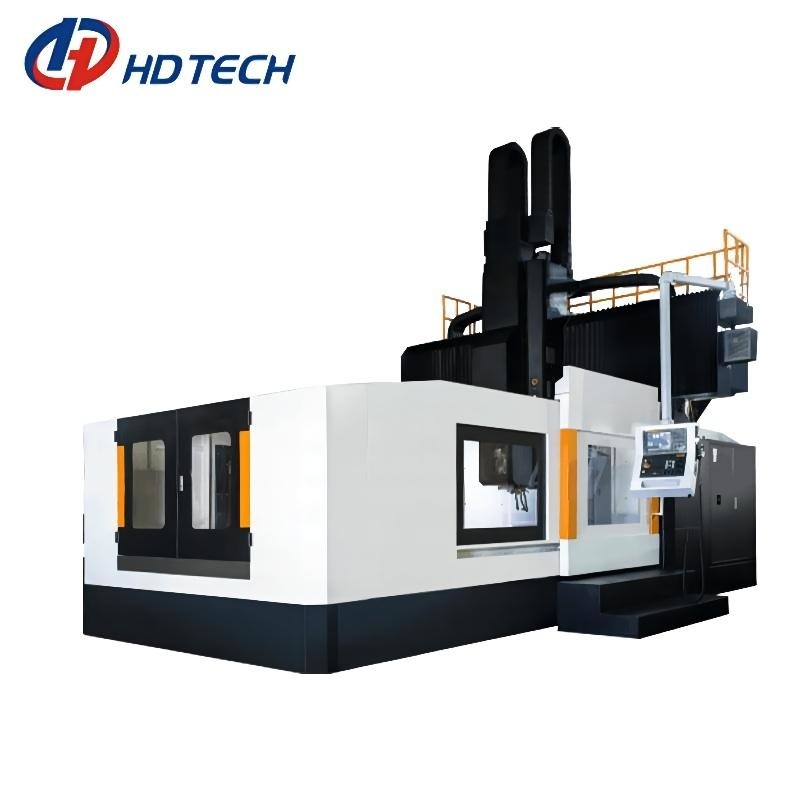

더 넓은 작동 범위를 가진 미사일구조물 기계로 가공 센터 Sp2560 고정확도
제품 세부 정보
| 상품명: | SP2540/SP2560 CNC 갠트리 머시닝 센터 | 작업대 크기: | 4000x2500 6000x2500mm |
|---|---|---|---|
| 세로 이동 X축: | 4200/6200mm | 교차 이동 Y 축: | 2900mm |
| 수직 이동 Z 축: | 1000mm | 작업대의 Max.Load 베어링: | 16000/20000kg |
| 최대 스핀들 속도: | 6000rpm | 두 열 사이의 거리: | 3000mm |
| 테이블 표면에서 스핀들 노즈까지의 거리: | 250-1250mm | T 슬롯 크기: | 11*28*200mm |
| 강조하다 |
Sp2560 갠트리 머시닝 센터,고정밀 갠트리 머시닝 센터,고정밀 헤비 듀티 머시닝 센터 |
||
제품 설명
작업 범위가 더 넓은 중부하 작업용 SP2540/SP2560 DCMC 더블 컬럼 머시닝 센터
이 이중 기둥 머시닝 센터는 높은 강성, 대칭 구조 및 강한 안정성의 전통적인 설계 요구 사항을 기반으로 동적 강성의 고급 설계 개념을 채택하는 동시에 움직이는 부품을 최적화합니다.큰 토크와 빠른 응답성을 특징으로 하는 자동차, 금형, 항공 우주, 군수 및 하드웨어와 같은 광범위한 가공 영역에 가장 먼저 선택되는 제품입니다.
1. 높은 강성과 안정적인 정확도.
베이스, 작업대, 기둥, 빔, 무빙 베이스, 안장 등의 주요 부품은 모두 고급 수지사를 사용하여 주조되었으며 고품질 회주철로 제작되었습니다.종합적인 열처리를 통해 잔류응력을 해소합니다.또한 보강 리브의 양이 잘 분산되어 기계의 강도, 강성 및 안정성이 보장됩니다.X, Y 축은 고강성 및 우수한 동적 정확도를 특징으로 하는 고하중 롤러 선형 가이드웨이와 함께 적용됩니다.세 축 모두의 전송 부분은 조밀한 구조, 부드러운 이동 및 고정밀도가 특징인 대구경의 연삭 이중 너트 볼 나사로 설치됩니다. 볼 나사의 지지대에는 고품질 대만 브랜드 베어링이 적용됩니다.양쪽 끝이 미리 늘어나 있어 열 확장 시 정확도 손실이 줄어듭니다.이 두 부분은 안정적이고 강력한 기계적 전송 시스템을 구성합니다.빔은 계단식 구조로 설계되었으므로 큰 단면적과 가이드웨이 스팬, 스핀들 중심에서 가이드웨이까지의 짧은 거리, 더 작은 회전 토크, 모두 우수한 강성 구조를 보장합니다.이중 칼럼 머시닝 센터용 전문 스핀들인 대만 브랜드는 그리스로 윤활 처리되어 스핀들이 고정되고 일정한 윤활을 보장합니다.그 사이에 그것은 유지 보수 서비스를 저장합니다.스핀들 클램핑 및 언 클램핑은 유압식으로 채택되어 고장률이 낮은 큰 토크 절단에 더 적합합니다.공구 교환기는 24T 디스크 유형의 컬럼 왼쪽에 있습니다.
2. 높은 정확도 및 동적 응답.
스핀들 프론트에는 4군 φ90베어링이 장착되어 있으며, 끝단에는 롤러베어링이 적용되어 스핀들이 고강성 뿐만 아니라 회전정도까지 가능합니다.스핀들 모터 전달은 스핀들 유닛과 고강성 커플링을 직접 연결하여 얻습니다.여기에 커플링에는 독일 유명 브랜드 MAYR를 사용합니다.더 나은 가공 방향 응답 속도와 표면 품질 및 정확도를 보장합니다.롤러 선형 가이드웨이 X 및 Y축은 마찰 계수가 0.002에 불과한 높은 정확도와 큰 예압이 특징입니다.기계 크리핑을 크게 감소시킵니다.3축의 변속기 모터는 STOBER 기어 감속기와 직접 연결되어 이송 정확도가 향상되고 절삭 토크도 보장됩니다.Z 축은 동적 응답이 훨씬 빠른 유압 이중 균형 실린더로 설계되었습니다.그리고 전체 구조는 유지 보수에 더 적합합니다.
3. 고효율
스핀들 속도 6000rpm, 정격 토크 143.3NM;3축의 최대 급이송은 10m/min, 절삭 이송 속도는 8m/min입니다.
4. 더 넓은 작업 범위
유사한 크기의 이중 컬럼 머시닝 센터와 비교하여 두 컬럼 사이의 더 큰 3.0M 거리가 더 넓은 가공 영역을 제공합니다.
5. 표준 액세서리
이중 스크류 타입 칩 컨베이어, 원 체인 타입 칩 컨베이어
스핀들 오일 쿨러, 디스크 오일 스키머, 10년 무료 유지 보수 감속기
풋 브레이크, 사다리
주요 기술적인 모수
| 안건 | 단위 | SP2540 | SP2560 |
| X축 이동 | mm | 4200 | 6200 |
| Y축 이동 | mm | 2900 | 2900 |
| Z 축 이동 | mm | 1000 | 1000 |
| 테이블 표면에서 까지의 거리 스핀들 노즈 |
mm | 250-1250 | 250-1250 |
| 테이블 표면에서 까지의 거리 지면 |
mm | 855 | 855 |
| 두 열 사이의 거리 | mm | 3000 | 3000 |
| 작업대 길이 | mm | 4000 | 6000 |
| 작업대 폭 | mm | 2500 | 2500 |
| 최대테이블의 하중 베어링 | 킬로그램 | 16000 | 20000 |
| T 슬롯 크기 | mm | 11*28*200 | 11*28*200 |
| 주 모터 동력 | 크 | 22/26 | 22/26 |
| 스핀들 속도 | rpm | 6000 | 6000 |
| 스핀들 토크 | Nm | 560 | 560 |
| 스핀들 테이퍼 | # | 50 | 50 |
| 공구 조임력 | kgf | 1800±10% | 1800±10% |
| 급송속도(X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| 기계 무게 | 티 | 38 | 43 |
포장
자주하는 질문
Q1: 보증은 어떻게 됩니까?
A1: 보증 기간은 BL 날짜 이후 12개월입니다.
Q2: 주문하기 전에 공장을 방문할 수 있습니까?
A2: 물론입니다. 모든 새롭고 오래된 친구는 우리 공장에서 우리를 방문하는 것을 환영합니다.게다가, 우리는 필요한 경우 역이나 공항에서 당신을 데리러 갈 수 있습니다.
Q3: 재고가 있습니까?
A3:죄송합니다. 대부분의 기계에는 재고가 없습니다. 항상 주문에 따라 생산합니다.
Q4: MOQ는 무엇입니까?
A4: 한 세트만.
Q5: 품질은 어떻습니까?
A5: 우리는 ISO9001:2008 품질 경영 시스템을 승인했습니다. ISO14001 환경 경영 시스템, OHSAS18001 국제 산업 보건 및 안전 경영 시스템 및 사회적 책임 8000(SA8000)을 승인했습니다.그래서 당신은 우리의 고품질 제품과 최고의 서비스를 안심할 수 있습니다.
Q6: 전문 엔지니어가 있습니까?
A6: 그렇습니다. 우리는 직업적인 엔지니어와 디자이너가 있습니다.우리는 OEM 서비스를 제공할 수 있습니다.
Q7: 맞춤형 기계를 제공할 수 있습니까?
A7: 그렇습니다, 우리는 당신의 특정한 필요조건에 따라 디자인하고 제조해서 좋습니다.
