CNC 큰 미사일구조물 축융기 3개의 축선 이동하는 광속
제품 세부 정보
| 제품명: | TXK20-2 TXK20-3 대형 CNC 이동 빔 갠트리 밀링 머신 | 가이드 레일의 중심거리: | 700/800mm |
|---|---|---|---|
| 최대 가공 길이: | 3000-6000mm | 최대 가공 너비: | 1600-2000mm |
| 최대 가공 높이: | 1200/1500 밀리미터 | 작업대 길이: | 3000-6000 밀리미터 |
| 작업대 폭: | 1400/1600mm | 제조 공정에 있는 제품의 최대 무게: | 6/7/8/9/10t |
| 작업대 이동 속도: | 30-4000 밀리미터 / 분, 조정할 수 있는 스텝리스 | 주요 모터 파워: | 5.5/7.5/11kw |
| 강조하다 |
무빙 빔 대형 갠트리 밀링 머신,3축 갠트리 밀링 머신,무빙 빔 헤비 듀티 CNC 밀링 머신 |
||
제품 설명

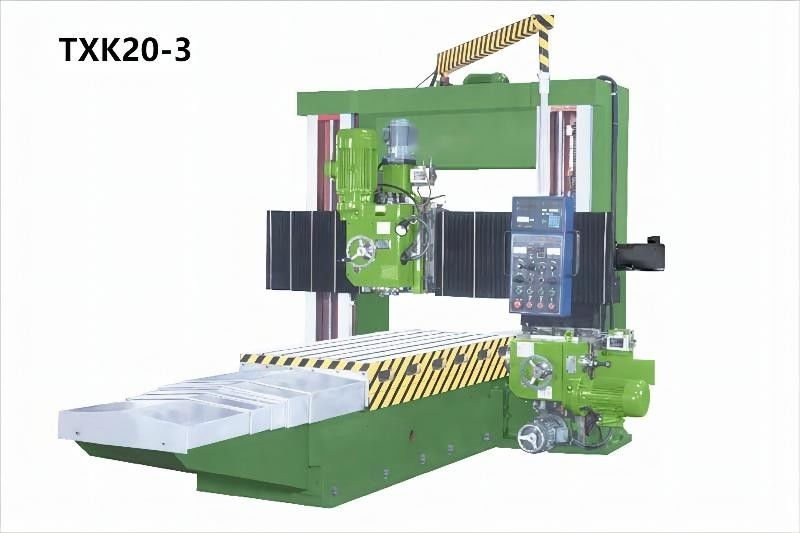

헤비 듀티 TXK20-2 TXK20-3 대형 CNC 이동 빔 갠트리 밀링 머신
1. TXK20 시리즈 CNC 갠트리 이동 빔 밀링 머신은 철 금속, 비철 금속 및 공작물의 비금속 재료 가공의 일부에 대한 고속 강철 카바이드 도구에 적합한 차세대 정밀 CNC 가공 공작 기계입니다.평면, 높고 낮은 표면, 경사면, 측면, 홈 클래스, 보링, 드릴링 및 밀링 프로세스의 기타 프로세스를 완료할 수 있습니다.
2. 작업대의 전송 모드: AC 서보 시스템에 의해 구동되는 작업대 볼 스크류 드라이브, 작업 속도 및 위치의 무단 조정 및 반복 위치 정확도 달성
3. 빔 잠금: TXK20 시리즈 빔은 기계적으로 자동으로 잠기고 빔 리프팅으로 체인 제어를 실현합니다.
4. 엔드 밀링 헤드의 2축 볼 스크류 드라이브는 AC 서보 시스템에 의해 구동되어 작업 속도 및 위치의 무단 조정 및 반복 위치의 정확도를 달성합니다.
5. 사이드 밀링 헤드 밀링 공급량은 무단으로 조정할 수 있습니다.
6. 모든 공작 기계는 당사에서 주조, 가공, 조립됩니다.주조 재료는 주조의 내부 응력을 완전히 제거하기 위해 열처리, 진동 및 2차 시간 처리를 통해 HT250 품질의 주철입니다.베드 본체, 기둥 및 빔 가이드 레일은 슈퍼 오디오 퀜칭 처리되었습니다.
주요 기술적인 모수
| 기계 사양 | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| 가이드 레일의 중심 거리 | mm | 500 | 600 | 700 | 800 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 최대 가공 폭 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 최대 가공 높이 | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| 작업대 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 작업대 폭 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 공작물의 최대 무게 | 티 | 3,4 | 5,6,8 | 6,7,9 | 7, 8, 10 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 3.7 | 5.5,7.5 | 5.5, 7.5 | 5.5,7.5,11 |
| 스핀들 동력 | 크 | 7.5 | 7.5 | 7.5 | 7.5 |
| 기계 무게 | 티 | 13-16 | 15-25 | 20-32 | 23-36 |

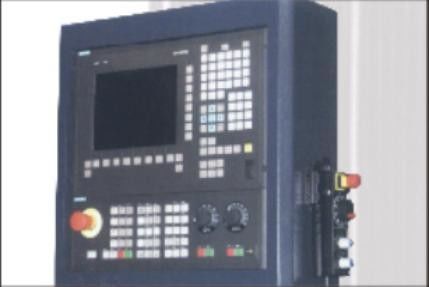

| CNC 시스템 |
지멘스/KND |
지멘스/KND |
지멘스/KND |
지멘스/KND |
|
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | 선택 과목 | |
| 기계 사양 | TXK20-4 | TXK20-5 | TXK20-6 | |
| 가이드 레일의 중심 거리 | mm | 900 | 1000 | 1200 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 최대 가공 폭 | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| 최대 가공 높이 | mm | 1500 | 1500 | 1500, 1800 |
| 작업대 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 작업대 폭 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 공작물의 최대 무게 | 티 | 8,9 | 10,11 | 10,12 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 13 | 15 | 18.5 |
| 스핀들 동력 | 크 | 11 | 15 | 15 |
| 기계 무게 | 티 | 29-36 | 35-43 | 41-53 |
| CNC 시스템 | 지멘스/KND |
지멘스/KND |
지멘스/KND |
|
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | |
표준 구성
1. 수직 밀링 헤드 1개(3축 CNC)
2. 한쪽 밀링 헤드(왼쪽과 오른쪽 사이 옵션)
3.침대 본체의 강판 쉴드
4.베바, 기둥 오르간형 실드
특수 첨부 파일
1.90도 앵글 밀링 헤드
2. 공압 공구 잠금 장치
3.Microelectronic 맥동 도구 설정 핸드휠
자주하는 질문
: 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A: 당신의 명세를 말하십시오, 우리는 당신을 위한 제일 모형을 선택해서 좋습니다, 또는 당신은 정확한 모형을 선택할 수 있습니다 당신은 또한 저희에게 제품 그림을 보낼 수 있습니다, 우리는 당신을 위해 가장 적당한 기계를 선택할 것입니다.
b: 귀사의 주요 제품은 무엇입니까?
A: 우리는 CNC 선반 기계, CNC 밀링 머신, 수직 머시닝 센터, 선반 기계, 드릴링 머신, 방사형 드릴링 머신, 톱질 기계, 셰이퍼 기계 등과 같은 온갖 기계를 전문화했습니다.
씨.당신의 무역 조건은 무엇입니까?
A : FOB, CFR 및 CIF 모두 허용됩니다.
d: 지불 조건은 무엇입니까?
A: T/T, 주문 시 30% 초기 지불, 선적 전에 70% 잔액 지불;
e: MOQ는 무엇입니까?
A: 1 세트 .
우리는 알고 싶습니다:
당신의 산업 전압은 무엇입니까?
b. 우리는 우리가 당신에게 가장 적합한 모델을 추천할 수 있도록 가능한 경우 우리에게 공작물 도면을 보내는 것이 좋습니다.
c. CIF 가격이 필요한 경우 목적지 항구를 친절하게 알려주십시오.
