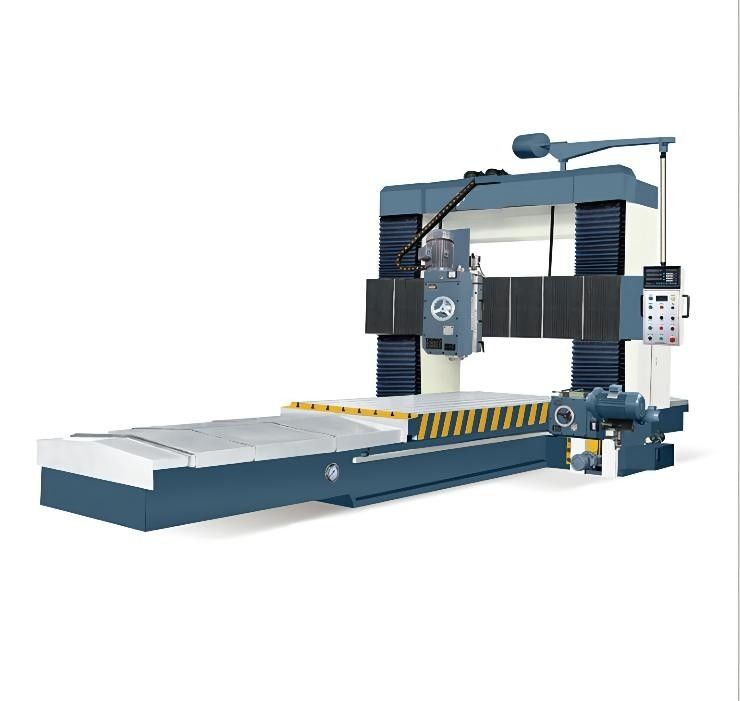

큰 CNC 미사일구조물 축융기 이동하는 광속 TXK20-4 TXK20-5
제품 세부 정보
| 제품명: | TXK20-4 TXK20-5 대형 CNC 이동 빔 갠트리 밀링 머신 | 가이드 레일의 중심거리: | 900/1000mm |
|---|---|---|---|
| 최대 가공 길이: | 3000-4000mm | 최대 가공 너비: | 2000-2500mm |
| 최대 가공 높이: | 1500mm | 작업대 길이: | 3000-4000mm |
| 작업대 폭: | 1600/2200mm | 제조 공정에 있는 제품의 최대 무게: | 8/9/10/11t |
| 작업대 이동 속도: | 30-4000 밀리미터 / 분, 조정할 수 있는 스텝리스 | 주요 모터 파워: | 13/15kw |
| 강조하다 |
무빙 빔 갠트리 밀링 머신,헤비 듀티 갠트리 밀링 머신,무빙 빔 대형 CNC 밀링 머신 |
||
제품 설명
무거운 책임 TXK20 시리즈 대형 CNC 이동 빔 갠트리 밀링 머신
1. TXK20 시리즈 CNC 갠트리 이동 빔 밀링 머신은 철 금속, 비철 금속 및 공작물의 비금속 재료 가공의 일부에 대한 고속 강철 카바이드 도구에 적합한 차세대 정밀 CNC 가공 공작 기계입니다.평면, 높고 낮은 표면, 경사면, 측면, 홈 클래스, 보링, 드릴링 및 밀링 프로세스의 기타 프로세스를 완료할 수 있습니다.
2. 작업대의 전송 모드: AC 서보 시스템에 의해 구동되는 작업대 볼 스크류 드라이브, 작업 속도 및 위치의 무단 조정 및 반복 위치 정확도 달성
3. 모든 공작 기계는 당사에서 주조, 가공, 조립됩니다.주조 재료는 주조의 내부 응력을 완전히 제거하기 위해 열처리, 진동 및 2차 시간 처리를 통해 HT250 품질의 주철입니다.베드 본체, 기둥 및 빔 가이드 레일은 슈퍼 오디오 퀜칭 처리되었습니다.
주요 기술적인 모수
| 기계 사양 | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| 가이드 레일의 중심 거리 | mm | 500 | 600 | 700 | 800 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 최대 가공 폭 | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| 최대 가공 높이 | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| 작업대 길이 | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| 작업대 폭 | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| 공작물의 최대 무게 | 티 | 3,4 | 5,6,8 | 6,7,9 | 7, 8, 10 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 3.7 | 5.5,7.5 | 5.5, 7.5 | 5.5,7.5,11 |
| 스핀들 동력 | 크 | 7.5 | 7.5 | 7.5 | 7.5 |
| 기계 무게 | 티 | 13-16 | 15-25 | 20-32 | 23-36 |
| CNC 시스템 |
지멘스/KND |
지멘스/KND |
지멘스/KND |
지멘스/KND |
|
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | 선택 과목 | |
| 기계 사양 | TXK20-4 | TXK20-5 | TXK20-6 | |
| 가이드 레일의 중심 거리 | mm | 900 | 1000 | 1200 |
| 최대 가공 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 최대 가공 폭 | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| 최대 가공 높이 | mm | 1500 | 1500 | 1500, 1800 |
| 작업대 길이 | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| 작업대 폭 | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| 공작물의 최대 무게 | 티 | 8,9 | 10,11 | 10,12 |
| 작업대 이동 속도 | mm/분 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 | 30-4000 무단 조절 가능 |
| 주 모터 동력 | 크 | 13 | 15 | 18.5 |
| 스핀들 동력 | 크 | 11 | 15 | 15 |
| 기계 무게 | 티 | 29-36 | 35-43 | 41-53 |
| CNC 시스템 | 지멘스/KND |
지멘스/KND |
지멘스/KND |
|
| 디지털 디스플레이 | 선택 과목 | 선택 과목 | 선택 과목 | |
표준 구성
1. 수직 밀링 헤드 1개(3축 CNC)
2. 한쪽 밀링 헤드(왼쪽과 오른쪽 사이 옵션)
3.침대 본체의 강판 쉴드
4.베바, 기둥 오르간형 실드
특수 첨부 파일
1.90도 앵글 밀링 헤드
2. 공압 공구 잠금 장치
3.Microelectronic 맥동 도구 설정 핸드휠
전시회
제품 하이라이트
무거운 책임 TXK20 시리즈 대형 CNC 이동 빔 갠트리 밀링 머신 1. TXK20 시리즈 CNC 갠트리 이동 빔 밀링 머신은 철 금속, 비철 금속 및 공작물의 비금속 재료 가공의 일부에 대한 고속 강철 카바이드 도구에 적합한 차세대 정밀 CNC 가공 공작 기계입니다.평면, 높고 낮은 표면, 경사면, 측면, 홈 클래스, 보링, 드릴링 및 밀링 프로세스의 기타 프로세스를 완료할 수 있습니다. 2. 작업대의 전송 모드: AC 서보 시스템에 의해 구동되는 작업대 볼 스크류 드라이브, 작업 속도 및 위치의 무단 조정 및 반복 위치 정확도 ...
