원래 장소:
중국
인증:
ISO certification
모델 번호:
VMC1000Q

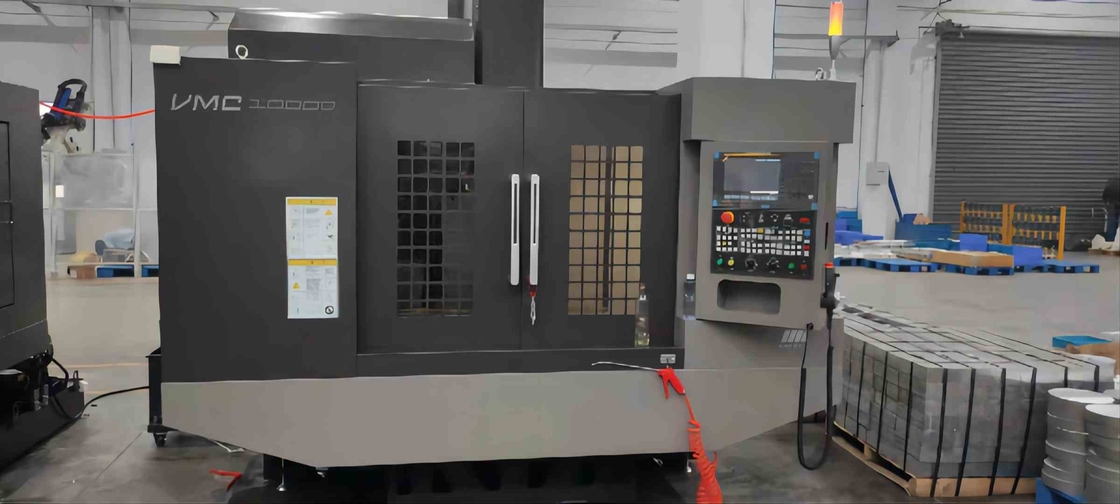

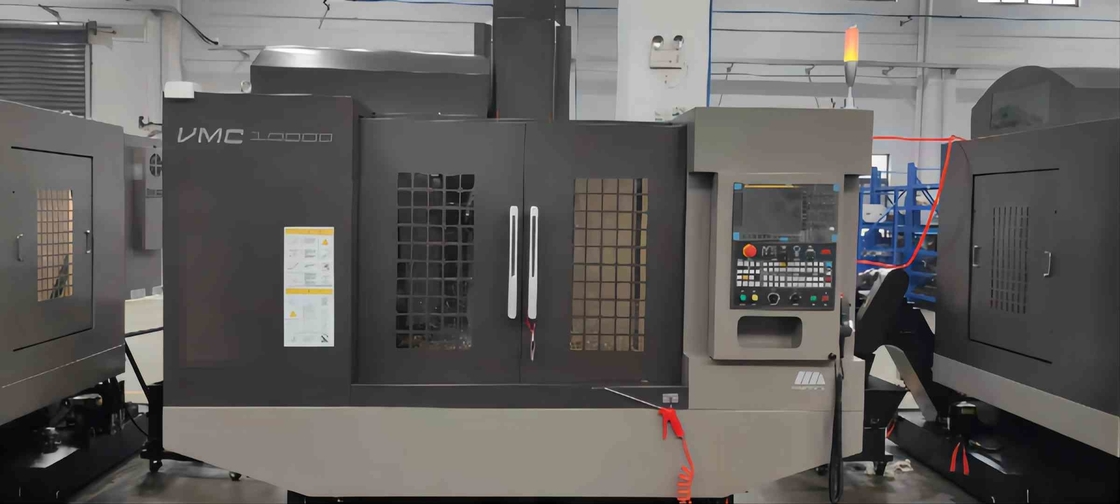

VMC1000Q 수직형 머시닝 센터는 수직 프레임 레이아웃을 채택하고 베드에 고정되는 헤링본 기둥을 채택합니다.주축대는 기둥을 따라 상하로(Z 방향), 슬라이딩 시트는 베드를 따라 세로로(Y 방향), 테이블은 슬라이딩 시트를 따라 이동합니다.측면 이동(X 방향) 구조.
침대, 작업대, 슬라이딩 시트, 기둥, 주축대 및 기타 대형 부품은 모두 고강도 주철 재료로 만들어졌으며 모양은 수지 모래 기술이며 노화 처리 및 템퍼링 처리로 스트레스가 완화됩니다.이러한 대형 부품은 대형 부품과 전체 기계의 강성과 안정성을 개선하고 절삭력으로 인한 공작 기계의 변형 및 진동을 효과적으로 억제하기 위해 전문 소프트웨어에 의해 최적화 및 설계되었습니다.
주요 기술적인 매개변수:
| 이름 | 사양 | 단위 | |||||
| 작업대 | 작업대 치수 | 1150×500 | mm | ||||
| 최대 허용 하중 | 600 | 킬로그램 | |||||
| T 슬롯 크기 | 18×5 | mm | |||||
| 처리 범위 |
작업대-X 축의 Max.travel | 1000 | mm | ||||
| 캐리지 Y 축의 Max.travel | 500 | mm | |||||
| 스핀들 Z 축의 최대 이동 거리 | 540 | mm | |||||
| 스핀들 끝에서 작업대까지의 거리 | 최대 | 660 | mm | ||||
| 최소 | 120 | mm | |||||
| 스핀들 중심에서 Z축 가이드면까지의 거리 | 640 | mm | |||||
| 축 | 스핀들 테이퍼 생크(7:24) | BT40 | |||||
| 최대 속도 | 10000 | r/min | |||||
| 스핀들 모터의 최대 토크 | 35.8 | Nm | |||||
| 스핀들 모터 동력 | 7.5/11 | kW | |||||
| 전송 모드 | 동기식 톱니 벨트 | ||||||
| 툴 홀더 모델 | MAS 403 BT40 | ||||||
| 풀 스터드 모델 | MAS 403 40BT-Ⅰ | ||||||
| 브로치 기구 | 45도 네잎 풀 클로 | ||||||
| 먹이다 | 급이송 | X축 | 48 | m/min | |||
| Y축 | 48 | ||||||
| Z축 | 48 | ||||||
| 3축 구동 모터 동력(X/Y/Z) | 1.8/1.8/3 | 크 | |||||
| 3축 구동 모터 토크(X/Y/Z) | 2011-11-20 | Nm | |||||
| 이송 속도 | 1-20000 | mm/분 | |||||
| 도구 매거진 | 도구 매거진 양식 | 기계 팔 | |||||
| 도구 수량 | 24 | PC | |||||
| 공구 교환 시간 | 2.5 | 에스 | |||||
| 최대도구의 직경 | 가득한 | φ80 | mm | ||||
| 인접한 | φ125 | mm | |||||
| 공구 교환 유형 | 양방향에서 최단거리 선택 | ||||||
| 최대도구의 길이 | 300 | mm | |||||
| 최대도구의 무게 | 7 | 킬로그램 | |||||
| 위치 정확도 | JIS B6336-4:2000 | GB/T18400.4-2010 | |||||
| X축 | 0.008 | 0.008 | mm | ||||
| Y축 | 0.006 | 0.006 | mm | ||||
| Z축 | 0.006 | 0.006 | mm | ||||
| 반복 정확도 | X축 | 0.005 | 0.005 | mm | |||
| Y축 | 0.004 | 0.004 | mm | ||||
| Z축 | 0.004 | 0.004 | mm | ||||
| 전체 치수(LxWxH) | 2700×2560×2700 | mm | |||||
| 기계 무게 | 4800 | 킬로그램 | |||||
| 일반 전력 용량 | 18 | 크바 | |||||
표준 구성:
FANUC OI-MF TYPE(5) 시스템
스핀들 속도 10000rpm
중앙 집중식 자동 공급 윤활 시스템
스핀들의 테이퍼: 7/24 BT40
디스크형 툴 매거진 ATC 24
3축의 리니어 가이드웨이, THK /HIWIN 가이드웨이 및 리드 스크류
치핑 유체 시스템
냉열 교환기
작업등
냉각수 시스템
10.4인치 화면
공기총
3색 알람 램프
핸드 휠
칩 트롤리
전체 보호 커버(상단면 제외)
파운데이션 패드 및 조정 가능한 볼트
중요 사항:
1. 주문하기 전에 판매 직원에게 현지 전압을 확인하십시오.
2. 기계의 요구 사항을 알려주십시오. 또는 제품 도면을 보낼 수도 있습니다. 엔지니어는 최고의 모델을 선택하는 데 도움을 줄 수 있습니다.
구조 이점:
간단한 구조와 우수한 성능
A 리드 나사: 미리 그려진
3축 리드 스크류는 양단 고정 설치 방식을 채택하고 40개의 대구경 고정밀 볼 스크류를 사용하여 사전 인장 처리로 최고의 속도 응답과 위치 결정 정확도를 얻을 수 있습니다.
B 가이드 레일: 롤러
롤러 선형 가이드 레일은 베어링 용량을 늘리고 공작 기계의 전체 강성과 신뢰성을 향상시키기 위해 3축에 대해 선택됩니다.리니어 가이드는 고속에서는 진동이 적고 저속에서는 크롤링이 없어 가공 정밀도를 보장합니다.
C 스핀들: 10000RPM
10000 RPM 고속 스핀들, 베어링 수입 P4 특수 베어링, 고정밀, 고강성;메인 샤프트는 공장을 떠나기 전에 동적 균형 보정 테스트를 통과했습니다.
D 주축대: 고강성
고 강성 구조의 스핀들 박스 디자인은 공작 기계의 절삭 저항을 향상시키고 스핀들의 진동을 효과적으로 줄여 부품의 가공 정확도와 표면 조도를 보장합니다.
이자형 피illar: 헤링본 유형
고전적인 "인간"형 구조는 견고하고 안정적이며 고속 변위에서 처리 안정성과 하중 지지 능력을 효과적으로 유지합니다.
F 침대: 큰 경사
큰 기울기 각도 침대, 효과적으로 파편 제거를 촉진합니다.침대의 내부는 강하고 신뢰할 수있는 상자 형 구조 설계를 채택하여 제품의 강성과 안정성을 효과적으로 향상시킵니다.
자주하는 질문
Q1.문의는 어떻게 보내나요?
이메일, 전화, 메시지(Whats APP, We Chat, Skype)로 문의하실 수 있습니다.
Q2. 문의 후 언제까지 피드백을 받을 수 있나요?
근무일 기준 3시간 이내에 회신해 드리겠습니다.
Q3. 배달 시간
기계 주문은 입금 후 30-45일이 소요됩니다.판매문의드립니다.
Q4.패키지는 무엇입니까?선적에 적합합니까?
기계는 표준 수출 나무 케이스로 포장됩니다.그것은 해외 운송에 매우 강력합니다.
Q5.결제 기간
계약금으로 30% T/T, 배달 전에 T/T로 70% 균형.다른 사람이 지불 조건인 경우 세부 사항을 논의할 수 있습니다.문의 판매에 오신 것을 환영합니다.
Q6. 기계 보증 기간은 얼마입니까?
기계 보증은 상품 수령 후 12개월입니다.보증 시간에 변경을 위한 새로운 무료 부품을 제공할 수 있습니다.
