VMC 850 1000 1100Q 3 축 CNC 프레싱 머신 FANUC 시스템 CNC 수직 가공 센터
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | VMC850Q/VMC1000Q/VMC1100Q |
|---|---|---|---|
| CNC인지 아닌지: | CNC | 키워드: | 수직형 머시닝 센터 |
| 테이블 크기(L×W): | 1000×500mm | 스핀들 속도: | 10000R/분 |
| X축 이동: | 850mm | Y축 이동: | 500mm |
| Z 축 이동: | 540mm | 테이블 표면에 대한 스핀들 노즈: | 120-660mm |
| 강조하다 |
BT40 수직 가공 센터,자동 굴착 및 탭 기계,VMC850Q 자동 수직 가공 센터 |
||
제품 설명

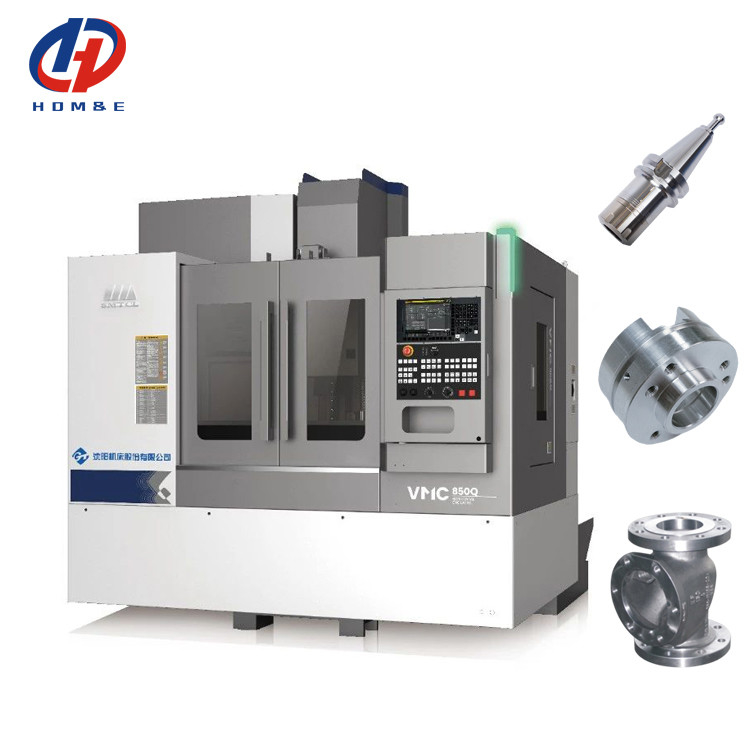

VMC 850 1000 1100Q 3 축 CNC 프레싱 머신 FANUC 시스템 CNC 수직 가공 센터
이 새로운 세대의 VMC850Q 수직 가공 센터는 수직 프레임 레이아웃, 크로스 슬라이드 구조, 높은 딱딱한 힐링 기둥, 뒤집은 트라페조이드 스핀드 박스, 낮은 중력,높은 딱딱한 침대, 3 축 롤러 가이드 레일, 기계의 좋은 실행 정확성, 높은 강도 및 우수한 정밀 안정성을 보장; 기계 구조는 간단하고 컴팩트, 바닥 면적은 작다,자동 라인의 조립에 유리한; 마름 표면, 굴착, 굴착, reaming, 2D 및 3D 표면 가공, 터핑 및 고 정밀 가공 통합의 다른 프로세스를 할 수 있습니다.높은 속도와 높은 효율성, 지능적이고 안정적입니다.
- 고직성 및 높은 안정성 설계
- 고강도 통합 cast casting bed
- 3축 P급 롤러 가이드
- 길게 뻗은 힐링 뼈 기둥
- 좋은 정확성 및 정확성 유지

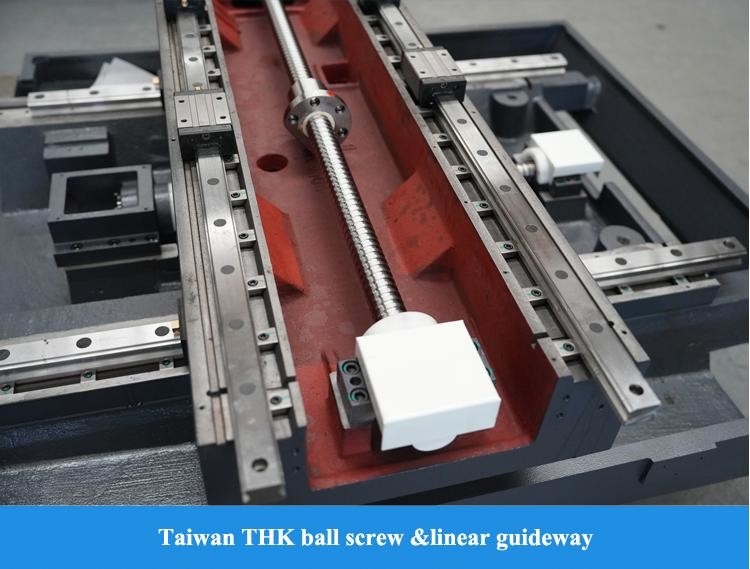

- C3 선제 당겨진 납 나사
- 열 대칭 기술
- 오류 보상 기술
- 안전, 환경 보호, 효율적 생산성
- 3축 급변기 48m/min
- 직접 스핀들 12000 RPM
- 침대의 이중 나선 칩 추출기
특징 1: 안정성 및 신뢰성 - 포괄적 인 테스트, 비교 테스트를 통해 일관된 성능
- 팩 성능 테스트 장비 7 세트, 절단 테스트 장비 7 세트
- 22개의 성능 테스트 항목과 25개의 절단 테스트 항목
제3자 평가: 선도적인 성능 수준
특징 2: 고품질 가공 능력 - 고 정밀, 도구 관절 마크 제어 기술; 높은 표면 완공, 거칠성 Ra 0.8 μm
- 부분 이름: 도구 관절 표지 시험 조각
- 산업: 신 에너지 차량, 로봇; 재료 (AL6061)
- 부품 크기: 200×150×20mm
프로세스 어려움:
- 부품 표면에 있는 도구 관절 표지
- 기계 스핀들 및 가공 안정성 테스트
- 표면 품질 요구 사항
특징 3:우트라 마이크로 정밀 가공 능력 - 높은 안정성, φ0.08mm 얇은 바늘 가공
- 부분 이름: D0.2mm 조각 가공
- 산업: 반도체, 의료 등; 재료: AL7075
- 부품 크기: φ40×30mm
프로세스 어려움:
- 가공 위치의 약한 경직성, 변형에 취약
- 기계 도구 공급 제어 및 안정성 테스트
- 도구 배열 및 도구 설정에 대한 정확한 제어
- 표면 부러지 제거 기술
|
항목
|
단위
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
용량
|
X축 이동
|
mm
|
850
|
1000
|
1100
|
|
Y축 이동
|
mm
|
500
|
500
|
620
|
|
|
Z축 이동
|
mm
|
540
|
540
|
600
|
|
|
스핀드 코와 테이블 표면
|
mm
|
120~660
|
120~660
|
120-720
|
|
|
스핀드 코와 기둥 표면
|
mm
|
640
|
640
|
743
|
|
|
작업 테이블
|
테이블 크기 (L×W)
|
mm
|
1000 × 500
|
1200×500
|
1300×610
|
|
테이블에 최대 부하
|
1kg
|
600
|
600
|
1000
|
|
|
T 슬롯 크기
|
mm
|
18x5
|
18x5
|
18x5
|
|
|
스핀들
|
스핀드 속도
|
rpm
|
10000
|
10000
|
10000
|
|
스핀드 톱니/스핀드 스탠드
|
mm
|
7/24 톱니
|
7/24 톱니
|
7/24 톱니
|
|
|
BT2
|
BT2
|
BT2
|
|||
|
스핀드 모터
|
kw
|
7.5/11
|
7.5/11
|
여호와 의 증인, 11/15
|
|
|
최대 출력 토크
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
스핀드 드라이브 타입
|
|
동시 치아 벨트
|
|||
|
도구
|
툴 홀더 모델
|
|
마스 403 BT40
|
||
|
당겨진 스톱 모델
|
|
MAS 403 P40T-I
|
|||
|
먹이율
|
X,Y,Z 급행
|
m/min
|
48/48/48
|
||
|
3 축 모터 전력 (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 축 모터 토크 (X/Y/Z)
|
제1항
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
최대 절단 공급 속도
|
mm/min
|
1~20000
|
|||
|
A.T.C
|
종류
|
pc
|
로봇 팔을 장착한 항공통제
|
||
|
모드
|
|
두 방향으로 가장 가까운 도구 선택
|
|||
|
용량
|
PC
|
24
|
|||
|
최대 도구 길이
|
mm
|
300
|
|||
|
최대 도구 무게
|
1kg
|
7
|
|||
|
최대 디스크 디아. - 완전
|
mm
|
80
|
|||
|
최대 너무 디스크 디아.
|
mm
|
150
|
|||
|
도구 교체 시간 (T-T)
|
초
|
2.5
|
|||
|
테이블과 바닥 사이의 높이
|
mm
|
900
|
900
|
950
|
|
|
다른 것
|
전체 차원
(L×WxH)
|
mm
|
2400 × 2975 × 2840
(칩 컨베이어 제외)
|
2700 × 2975 × 2840
(칩 컨베이어 제외)
|
2940 × 3450 × 3050
(칩 컨베이어 제외)
|
|
기계의 순량
|
1kg
|
5100
|
5400
|
6200
|
|
|
전체 전력 요구
|
KVA
|
18
|
18
|
25
|
|
|
표준 구성:
|
선택적 구성:
|
||||
고품질의 기계를 받을 수 있도록
- 모든 부품이 검사되어야 합니다.
- 100개 이상의 생산 과정 제어
- 200개 이상의 검사 항목
- 각 기계의 샘플 처리
- 출산 전 72시간 시험 실행
- 최고 품질 감각, 고객의 요청은 우선입니다
- 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다
- 연구 및 설계 능력을 가진 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 젊은 영업 및 엔지니어 인스턴트 서비스 (24시간 온라인)
- 에르고노믹과 간편한 유지 보수에 따라 메커니즘의 업그레이드
- 우리의 구조 설계 원칙: 간편한 유지 및 설치, 낮은 유지 보수 비용, 생산에 영향을 미치지 않습니다
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
Q1. 당신은 무역 회사 또는 제조 회사입니까?
우리는 제조 회사입니다.
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
