원래 장소:
중국
브랜드 이름:
HD TECH
인증:
ISO certification
모델 번호:
T1/500

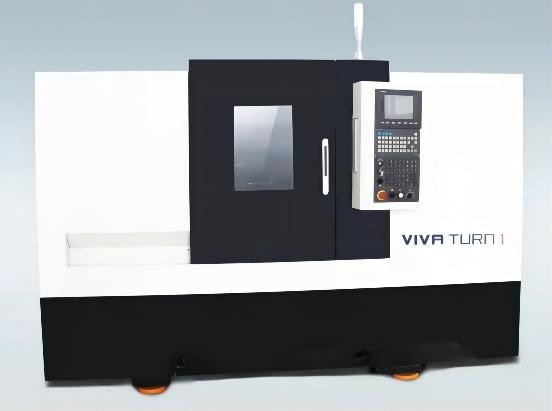

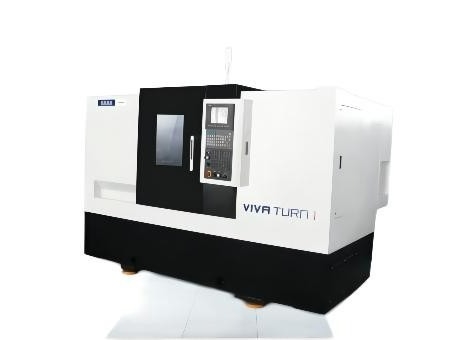

고 정밀 중공 금속 가공 톱니 TURN T1/500 기울기 침대 CNC 톱니
기계 설명:
이 기계 도구는 샤프트와 디스크 부품, 회전 스레드, 아크, 콘, 회전체의 내부 및 외부 표면을 처리하고 회전 부품을 고효율로 처리 할 수 있습니다.대량 및 높은 정확성설계에서, 주요 샤프트, 침대, 꼬리 스톡 및 다른 구성 요소의 경직성은 합리적으로 일치합니다.이는 크게 전체 기계의 딱딱성을 향상시키고 무거운 절단 동안 안정성을 보장따라서이 기계 도구의 외부 원의 정밀도는 IT6~IT7 수준에 도달 할 수 있습니다. 일반용 기계 도구로서, 그것은 특히 고 효율, 고 볼륨,자동차와 같은 산업에서 회전 부품의 고정도 가공, 모터, 베어링, 수압.
주요 기술 매개 변수
| 항목 | 단위 | 사양 | 언급 | ||
| 침대 위의 최대 스윙 지름 | mm | Φ500 | |||
| 최대 절단 길이 | mm | 500 | |||
| 최대 절단 지름 | mm | Φ400 | |||
| 슬라이드의 최대 스윙 지름 | mm | Φ300 | |||
| 스핀드 코 | A2-6 | ||||
| 스핀드 구멍 지름 | mm | Φ65 | |||
| 최대 가로 바 지름 | mm | Φ50 | |||
| 단일 스핀들 소재 |
스핀드 속도 범위/ 스핀드의 최대 출력 토크 |
r/min/Nm | 504500/177 | ||
| 주 엔진 출력 전력 |
30분/연속 | kW | 11 월 15 일 | ZJY265A-11AM-B5 | |
| 표준 턱 | 턱 지름 | 인치 | 8² | ||
| X,Z 축을 가로지르는 빠른 속도 | m/min | 30 | |||
| X축 이동 | mm | 210 | |||
| Z축 이동 | mm | 550 | |||
| 표준 도구 보유자 양식 | 수평 8역 수압 도구 기둥 | ||||
| 꼬리동물 여행 | mm | 350 | 실린더 드라이브 라인 레일 | ||
| 꼬리 스핀들 톱니 톱니 | 모스 문자 | # 5 | |||
| 도구 크기 | 외부 칼 | mm | 25×25 | ||
| 부어줄의 지름 | mm | φ40/φ32/φ25/φ20 | |||
| 도구 변경 유형 | 양방향에서 가장 짧은 길을 선택 | ||||
| 기계 무게 | 1kg | 3650 | |||
| 최대 부하 | 디스크 타입 | 1kg | 200 | ||
| 셰프트 타입 | 1kg | 500 | |||
| 전체 차원 (LxWxH) | mm | 2780 × 1980 × 1945 | |||
주 기계 구성
| 부품 이름 | 사양 및 모델 | 제조사 | 언급 |
| CNC 시스템 | GSK980TB3i | GSK | 국내 |
| 주 엔진 | ZJY265A-11AM-B5 | GSK | 국내 |
|
X축 모터 (브레이크로) |
130SJT-MZ100D (잡는 잠금장치) | GSK | 국내 |
| Z축 모터 | 130SJT-M100D | GSK | 국내 |
| 스핀들 베어링 | 90X140X37 | NSK/NTN | 일본 |
| 100X150X37 | |||
| 100x150x45 | |||
| X축 나사류 | 25X62X15 | NSK | 일본 |
| Z축 나사류 | 25X62X15 | NSK | 일본 |
| X축 공 나사 | φ32×12 | BTP | 국내 |
| Z축 공 나사 | φ32×12 | BTP | 국내 |
| X축 가이드 레일 | 35 스펙트럼 롤링 거품 | BTP | 국내 |
| Z축 가이드 레일 | 35 스펙트럼 롤링 거품 | BTP | 국내 |
| 꼬리 가이드 | 35 스펙트럼 롤링 거품 | BTP | 국내 |
| Tailstock | 전체적인 수압 스톱 스톡 | 국내 | |
| 수압 턱 | 8 텅 빈 | 국내 | |
| 도구 기기 | 수평 8역 80중심 높은 수압 도구 장착기 | 타이완 |

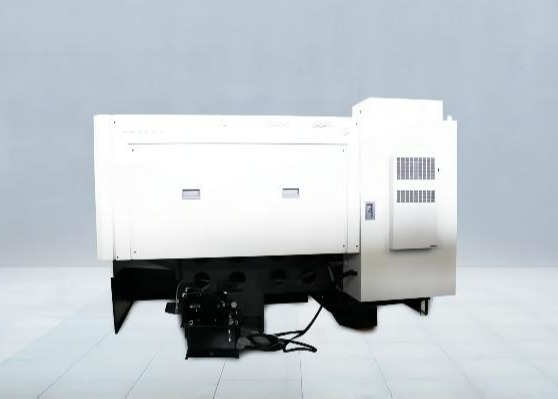

주요 구조
가공 샘플
Q1: 어떻게 요금을 받을 수 있나요?
A:마사지를 남겨주시고 구매사항을 보내주시면 최대한 빨리 답변을 드리겠습니다.
Q2: 사용자 정의 된 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
A:예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q3: 당신의 보증 조건은 무엇입니까?
A:우리는 기계의 화물표 날짜부터 12개월 동안 결함이 있는 부품을 교체할 것입니다.
Q4: 왜 당신 회사를 선택하셨나요?
A:개발, 설계, 제조, 전체 생산 과정의 조립에서 온 제품들은 공장들 사이에 이루어집니다. 완벽한 생산 체인입니다. 가장 신뢰할 수 있는 보증입니다.그리고 대부분의 CNC 브랜드는 사용자의 필요에 따라 선택할 수 있습니다.
Q5: 표준 액세서리는 가격에 포함되어 있습니까?
A:네, 우리의 모든 가격에는 상표 표준 액세서리가 포함되어 있습니다.
Q6: 당신의 회사는 기술 인력을 우리 회사에 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
A:우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q7: 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A:귀하의 사양 또는 제품 도면을 나열하십시오, 우리는 당신을 위해 가장 적합한 기계를 선택할 것입니다.
Q8: 회사의 주요 제품은 무엇입니까?
A:우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어, CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등등.
Q9: 지불 조건은 무엇입니까?
A:T/T 주문시 30% 초기 지불, 배송 전에 70% 잔액 지불.
