SMTCL 슬랜트 베드 CNC 라트 HTC40B 금속 CNC 라트 머신
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC 40B500 |
|---|---|---|---|
| CNC인지 아닌지: | CNC | 키워드: | 비스듬한 베드 CNC 선반 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 500 | 맥스. 방추 속도 (r.p.m): | 3500 r.p.m |
| 여행 (Ｘ 주축)(MM): | 200 | 여행 (Ｚ 주축)(MM): | 550 |
| 최대 회전 지름: | Φ400 | 최대 회전 길이는: | 500 |
| 침대 위로 최대 스윙: | Φ600 | 최대 스윙: | Φ320 |
| 강조하다 |
슬랜트 베드 CNC 라트 HTC40B500 가공 센터,CNC 금속 턴 프레싱 머신,비스듬한 베드 CNC 선반 |
||
제품 설명
제품 설명:
HTC 40B 시리즈경사 베드 CNC 선반은 주로 내외부 원통 표면, 임의의 테이퍼 각도를 가진 내외부 원추 표면, 복잡한 회전 내외부 표면, 샤프트형 부품 또는 디스크형 부품의 원통형 및 원추형 나사 절단에 사용되며, 홈 가공, 드릴링, 리밍, 보링 가공에도 사용할 수 있습니다.
제품 특징:
1, 스핀들 토크 증가, 베어링 사양 증가, 더 많은 출력과 강성 제공, A2-8 스핀들

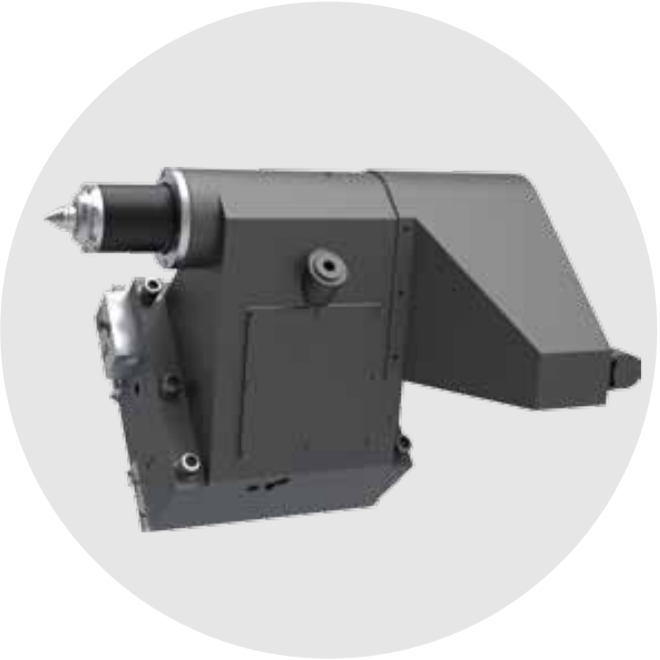

텔레스코픽 슬리브, 수동 잠금, 우수한 강성을 제공합니다.
|
항목
|
단위
|
HTC40B/500
|
HTC40B/1000
|
|
|
베드 위의 최대 스윙 직경
|
mm
|
Φ600
|
Φ560
|
|
|
최대 절삭 길이
|
mm
|
500
|
970
|
|
|
최대 절삭 직경
|
mm
|
400
|
400
|
|
|
슬라이드 위의 최대 스윙 직경
|
mm
|
Φ320
|
Φ350
|
|
|
스핀들 노즈
|
mm
|
A2-8
|
A2-8
|
|
|
스핀들 구멍 직경
|
mm
|
Φ80
|
Φ80
|
|
|
최대 통과 바 직경
|
mm
|
Φ65
|
Φ65
|
|
|
스핀들 속도 범위
|
r/min
|
50-3500
|
50-4000
|
|
|
스핀들 최대 출력 토크
|
Nm
|
245
|
177
|
|
|
주 모터
|
KW
|
15/11
|
15/11
|
|
|
척 직경
|
인치
|
10'' 10''
|
8''
|
|
|
X축 고속 이동 속도
|
m/min
|
30
|
30
|
|
|
Z축 고속 이동 속도
|
m/min
|
30
|
30
|
|
|
X축 이동 거리
|
mm
|
200
|
200
|
|
|
Z축 이동 거리
|
mm
|
550
|
1050
|
|
|
테일스톡 스트로크
|
mm
|
100
|
100
|
|
|
테일스톡 스핀들 테이퍼 테이퍼
|
모스
|
5#
|
4#
|
|
|

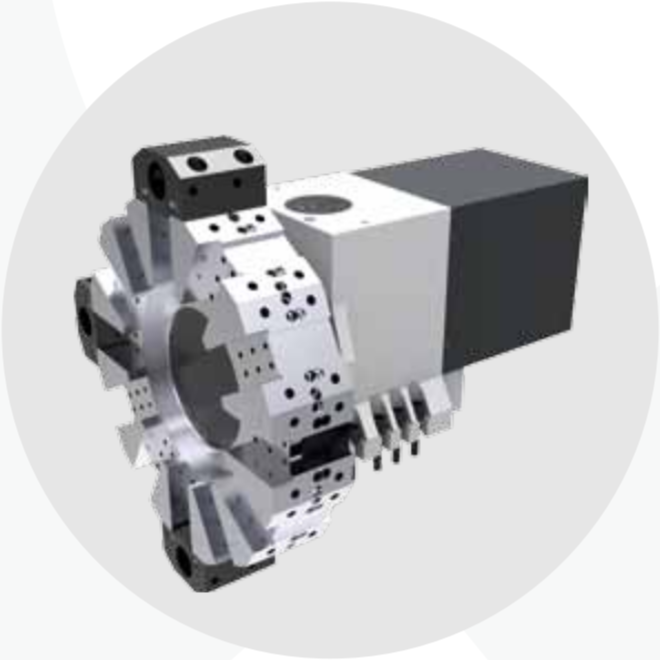

표준 공구 홀더 형태
|
mm
|
수평 8개 스테이션
|
수평 8개 스테이션
|
|
|
외부 칼
|
mm
|
25×25
|
25×25
|
|
|
보링 바 직경
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
중량 용량(디스크 유형)
|
kg
|
200
|
200
|
|
|
중량 용량(샤프트 부품)
|
kg
|
500
|
500
|
|
|
기계 중량
|
kg
|
4200
|
4650
|
|
|
공작 기계 외관
|
길이 × 너비 × 높이
|
2700×1900×2100
|
3570×1860×1850
|
|
산업 응용 분야:
공작물 샘플
당사의 서비스:
고품질 기계를 받으십시오.
1. 모든 부품은 검사해야 합니다.
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시운전
30년 이상 R&D 역사, 1993년 설립
연구 및 설계 능력을 갖춘 하이테크 제조업체
안정적이고 성숙한 공급 시스템
즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
FAQ:
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
Q5. 서비스는 무엇입니까?
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 귀사를 선택하는 이유는 무엇입니까?
Q7: 귀사가 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
