원래 장소:
중국
브랜드 이름:
HD TECH
인증:
CE, ISO certification
모델 번호:
MNK-7020AHD/MSI

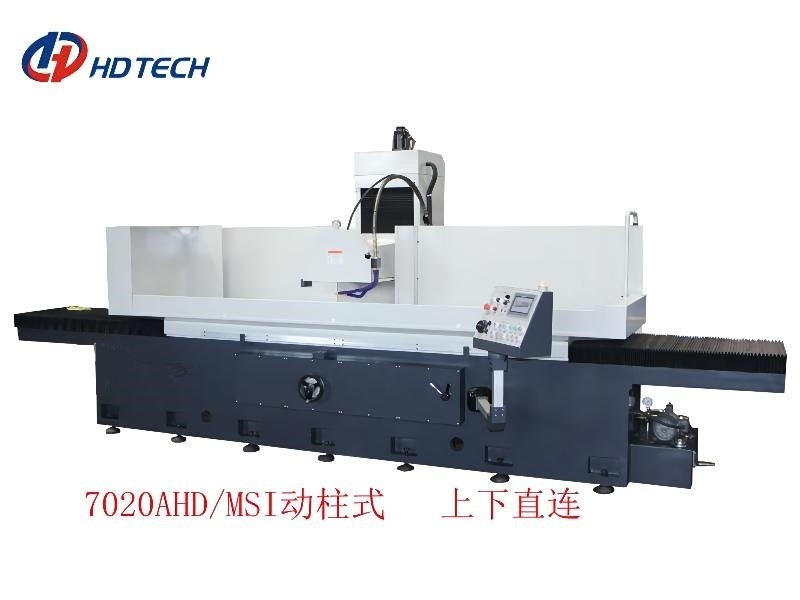

7020AHD/MSI 프로그램 제어 시리즈 이동식 기둥 기계 표면 연삭기
구조적 특징:
1. 기계는 T 자형 이동 기둥 구조를 채택합니다.
2. 침대 가이드 레일은 아코디언 공작 기계 덮개로 보호됩니다.
3. 수직 샤프트는 고정밀 볼 나사 및 서보 모터 직접 연결된 구조, 높은 응답 속도 및 높은 위치 정확도, 기계의 높은 강성 및 높은 안정성을 채택합니다.
4. 전면 및 후면 가이드는 고정밀 볼 나사 및 서보 모터가 직접 연결된 구조, 빠른 응답 속도 및 높은 위치 정확도, 전체 기계의 높은 강성 및 높은 안정성을 갖춘 대형 롤러 선형 가이드를 채택합니다.
5. 연삭 헤드의 스핀들 구조는 연삭 정확도, 거칠기, 파상도 및 연삭 효율에 직접적인 영향을 미치는 연삭기의 핵심입니다.정압 및 정압 구조는 연삭 정확도와 거칠기를 보장합니다.동시에 기계의 연삭 효율이 높습니다.
| 안건 | 단위 | MNK-7020AHD/MSI 무빙 칼럼 | |
| 작업 테이블 영역 | mm | 2000×700 | |
| 전자기 척 영역 | mm | 2000×700 | |
| 작업대(흡입 컵 포함)의 최대 하중 지지력 | 킬로그램 | 1500 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 700 | |
| 휠 사이즈 | mm | 500×(20-50)×203 | |
| 스핀들 속도 | (RPM/분) | 500-1800 | |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~24 | |
| 브레이크 부착 상하 서보 모터(W) | (여) | 1800년 | |
|
AHD 전면 및 후면은 일반 모터입니다. MSI 전면 및 후면은 서보 모터입니다. |
(여) | AHD(80) MSI(750) | |
| 플러시 모터 | (마력×p) | 1/4×2 | |
| 가공시편의 표면조도 | μm | 라0.4 | |
| 스핀들 방사형 런아웃 | mm | ≤0.003 | |
| 스핀들 페이스 런아웃 | mm | ≤0.003 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.003 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | MSI(0.01) | |
| 기계 크기 (L×W×H) | mm | 6500×2800×2600 | |
| 기계 순중량 | 킬로그램 | 9500 | |
| 기계 총중량 | 킬로그램 | 11000 | |
| 가이드 레일 및 나사 | ||
| X 축: 왼쪽 및 오른쪽 | 하나의 V 하나의 평면 플라스틱 가이드 레일 | |
| Y축: 전면 및 후면 | 고하중 롤러 선형 가이드 | |
| Z 축: 위아래 | 스케이트보드형 하드 가이드 | |
| 볼 나사 직경/피치 | Y:Ф40mm/10mm Z:Ф40mm/5mm |
|
| 모터 사양 | ||
| 스핀들 모터 | HXP | 15×4 |
| 유압 모터 | HXP | 10×6 |
| 오일 냉각 모터 | H*P | 1×2 |
| 물 탱크 모터 | H*P | 1/5 |
이 시리즈는 또한 표면 거칠기를 달성할 수 있습니다: Ra 0.08um
