원래 장소:
중국
브랜드 이름:
HD TECH
인증:
CE, ISO certification
모델 번호:
MNK-5012CNC

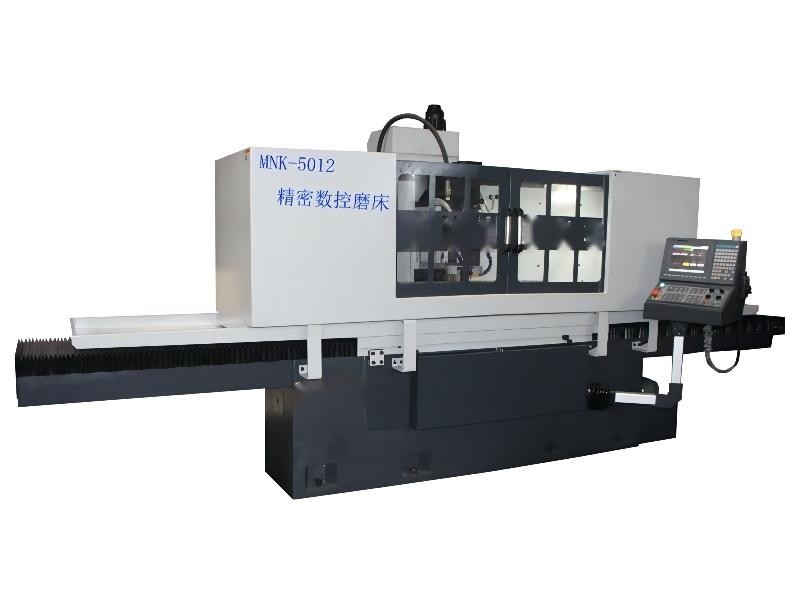

5012CNC 이동 기둥 CNC 시리즈 고정밀 표면 연삭기 공급 업체
적용 범위:
선형 가이드, 슬라이더, 재봉틀 액세서리, 금형 정밀 위치 지정 블록 등의 고정밀 연삭과 같은 공작물의 연삭 및 처리 배치에 적합합니다. 연삭 휠은 자동으로 트리밍 및 보정될 수 있으며 연삭 휠 속도는 일정한 속도 연삭일 것.
연삭 휠 스핀들은 수직 설치 연삭과 수평 설치 연삭으로 나눌 수 있습니다.
구조적 특징:
* 수직 샤프트는 고정밀 볼 나사와 서보 모터 직결 구조를 채택하여 빠른 상하 응답 속도와 높은 위치 정확도의 장점을 가지고 있어 전체 기계의 높은 강성과 높은 안정성을 제공합니다.
* 전면 및 후면 가이드 레일은 고정밀 볼 스크류와 서보 모터 직결 구조의 헤비 듀티 롤러 리니어 가이드를 채택하여 빠른 전후방 응답 속도와 높은 위치 정확도의 장점을 가지고있어 높은 강성과 높은 안정성을 제공합니다. 전체 기계의
* 그라인딩 휠 드레싱 : 세 가지 유형의 드레서, 수평 다이아몬드 디스크 드레서, 이중 다이아몬드 펜 드레서, 수직 다이아몬드 성형 롤러 드레서 장착.
* 수직 클램핑 공작물의 연삭은 하나의 클램핑으로 다중 공정 복합 가공을 실현할 수 있습니다.
기술적인 매개변수
| 안건 | 단위 | MNK-5012CNC 무빙 칼럼 타입(CNC 타입) | |
| 작업 테이블 영역 | mm | 1200×500 | |
| 전자기 척 영역 | mm | 1200×500 | |
| 작업대(흡입 컵 포함)의 최대 하중 지지력 | 킬로그램 | 850 | |
| 테이블 표면에서 스핀들 중심까지의 최대 거리 | mm | 620 | |
| 휠 사이즈 | mm | 400×(20-40)×127 | |
| 스핀들 속도 | (RPM/분) | 0-1800 | |
| 연삭 휠의 최소 수직 이송 | mm | 0.001 | |
| 작업대의 가로 이송 속도 | (m/min) | 1~24 | |
| 브레이크 부착 상하 서보 모터(W) | (여) | 1300 | |
|
전방 및 후방 서보 모터 |
(여) | 850 | |
| 플러시 모터 | (마력×p) | 1/4×2 | |
| 가공시편의 표면조도 | μm | 라0.2 | |
| 스핀들 방사형 런아웃 | mm | ≤0.002 | |
| 스핀들 페이스 런아웃 | mm | ≤0.002 | |
| 상하(Z축) 반복 위치 정확도 | mm | ≤0.002 | |
| 전면 및 후면(Y축) 반복 위치 정확도 | mm | ≤0.002 | |
| 기계 크기 (L×W×H) | mm | 5500×2600×2500 | |
| 기계 순중량 | 킬로그램 | 5850 | |
| 기계 총중량 | 킬로그램 | 6750 | |
| 가이드 레일 및 나사 | ||
| X 축: 왼쪽 및 오른쪽 | 더블 V 플라스틱 가이드 레일 | |
| Y축: 전면 및 후면 | 고하중 롤러 선형 가이드 | |
| Z 축: 위아래 | 스케이트보드형 하드 가이드 | |
| 볼 나사 직경/피치 | Y:Ф32mm/5mm Z:Ф32mm/5mm |
|
| 모터 사양 | ||
| 스핀들 모터 | HXP | 10×4 |
| 유압 모터 | HXP | 3×6 |
| 오일 냉각 모터 | H*P | 1×2 |
| 물 탱크 모터 | H*P | 1/5 |
이 시리즈는 또한 표면 거칠기를 달성할 수 있습니다: Ra 0.08um
