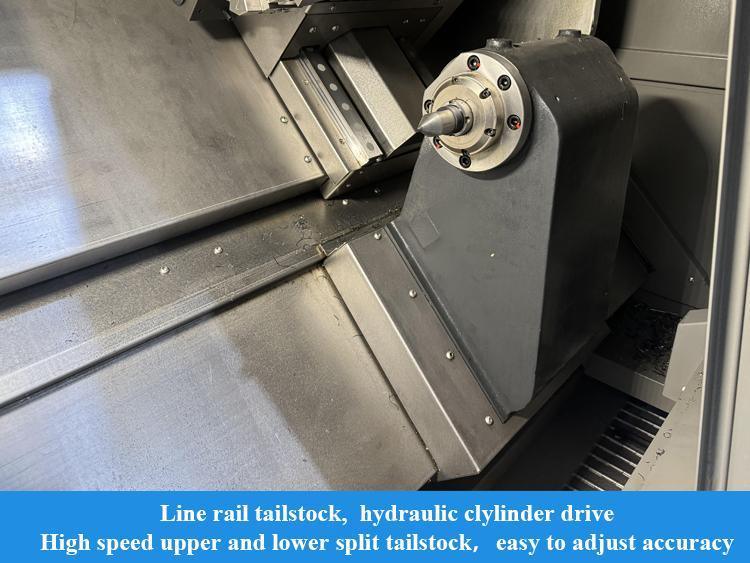

G45L 비스듬한 베드 수평선상 CNC 선반 기계 고속도 철도노선
제품 세부 정보
| 제품명: | G45L 경사 침대 수평 CNC 선반 | 침대 위의 최대 회전 직경: | Φ450mm |
|---|---|---|---|
| 최대 가공 직경(디스크 유형): | Φ300mm | 최대 가공 직경(축 종류): | Φ120mm |
| 가공된 공작물의 최대 길이: | 300mm | 최대 로드 관통 구멍 직경: | Φ45mm |
| 최대 스핀들 속도: | 6000rpm | 스핀들 모터 동력: | 5.5kw |
| 강조하다 |
비스듬한 베드 수평 선반 기계,고속도 비스듬한 베드 CNC 선반,CNC 비스듬한 선반 수평식 |
||
제품 설명

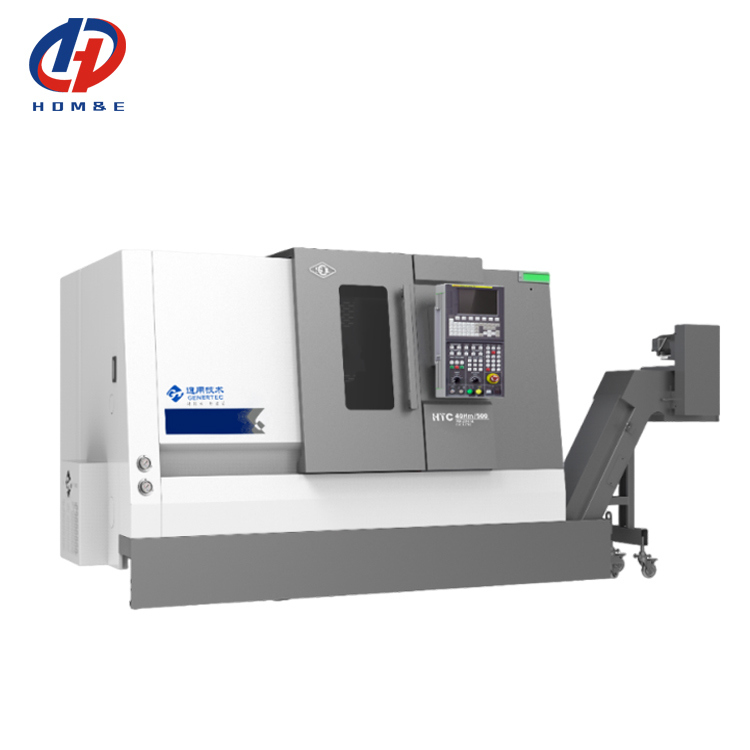

G45L 고속 철도 노선 작은 비스듬한 베드 수평선상 CNC 선반
부분 내가 기술을 생성합니다
G45L CNC 기계는 자동적으로 내부 및 외부 원형 표면, 원뿔형 표면, 아크 표면, 단부면, 다양한 스레드 (미터 나사, 테이퍼 나사, 단부면 스레드) 분쇄, 넓힌 코발트, 더 기업 워크샵 생산 뱃치 프로세싱부에 적합한 지루하고 다른 회전하는 처리를 완료할 수 있습니다.
부분 II 주요 기술 명세서
| 항목 | 이름 | 매개 변수 |
| 처리 범위 | 베드 에 최대 회전하는 지름 | Φ450mm |
| 최대 가공 직경 (디스크 유형) | Φ300mm | |
| 최대 가공 직경 (사프트형) | Φ120mm | |
| 가공 워크피스의 최대 길이 | 300 밀리미터 | |
| 구멍 직경을 통한 최대 로드 | Φ45mm | |
| 여행과 가장 빠른 공급 | x 축 교통 | 800 밀리미터 |
| Z 축 교통 | 330 밀리미터 | |
| X/Z 주축 쾌속 이동 속도 | 30m/min | |
| X/Z 주축 서보 모터 | 1.3/1.3 KW | |
| 축 | 연장 코 | A2-5 |
| 주축 구경의 지름 | Φ56mm | |
| 최대 방추 속도 | 6000rpm | |
| 스핀들 모터 동력 | 5.5 kw | |
| 소매와 로터리 실린더의 상술 | 6 인치 | |
| 기계 가공 정확도 | X/Z 주축 반복성 정확도 | ±0.003mm |
| 정확도를 배치하는 X/Z 주축 | ±0.005mm | |
| 수력 심압대 | 심 압축 상술 | 없이 |
| 심 압축 교통 | 없이 | |
| 심압대 압력 범위 | 없이 | |
| 심압대 이동 모드 | 없이 | |

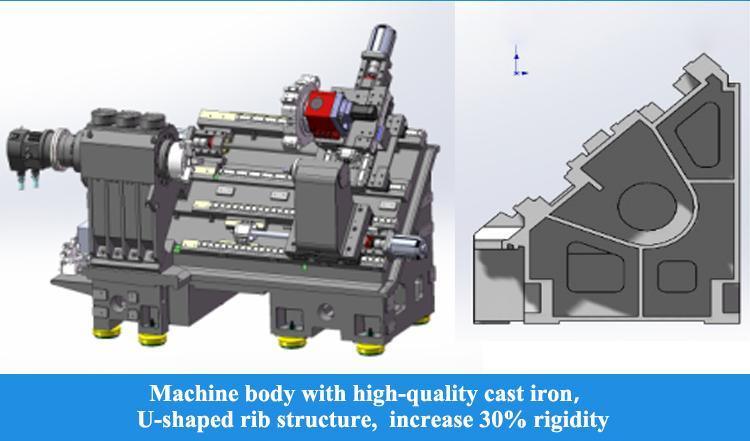

| 다릅니다 | 베드 구조 형상 | 45 급 비스듬한 베드 |
| 공구 생크 타입 | □20*20 | |
| 시추봉 상술 | Φ25mm | |
| 작은 탑 | 없이 | |
| 윤곽치수 | Length× width× 높이 | 2065*1540*1660 |
| 중량 | 2400 킬로그램 |
부분 III 표준 구성
| 항목 | 기술 | 발언 |

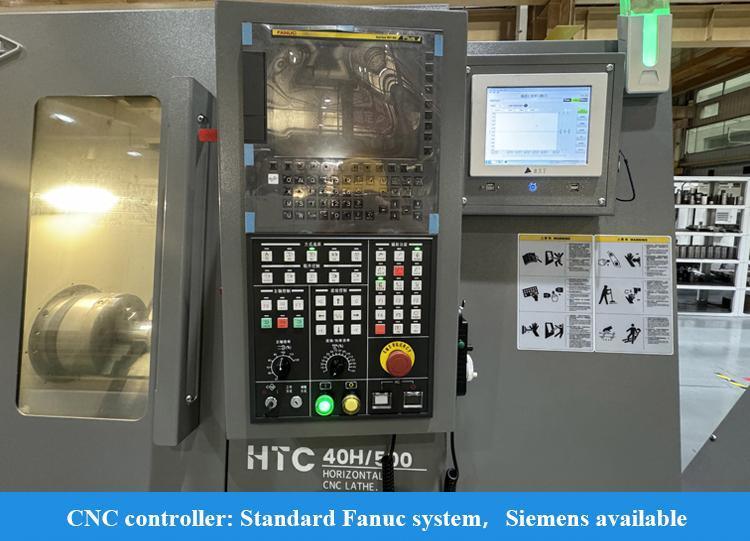

| CNC 시스템 | SYNTEC21TA | |
| 주요 서보 모터 | 국산품 | |
| X/Z 주축 서보 모터 | 일본 | |
| 축 | 대만 주 | |

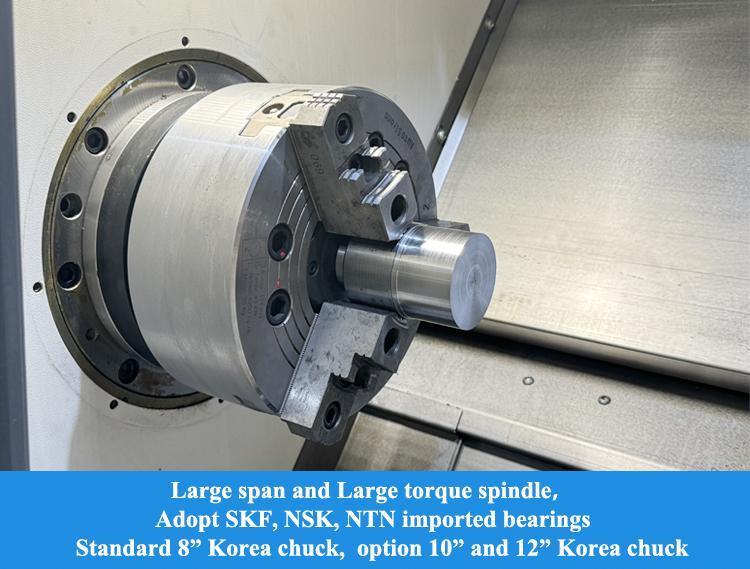

| 스핀들 베어링 | 일본 NSK | |
| 스크류 베어링 | THT | |

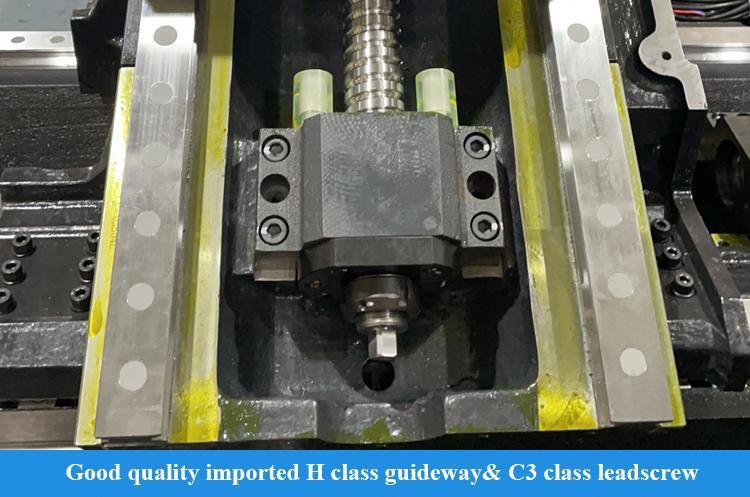

| 리니어 가이드 | PMI / HIWIN | X-축 : 25 볼 베어링 Z축 : 30 볼 베어링 |
| 볼 스크류 | PMI / HIWIN | X-축 : 3210 Z축 : 3210 |
| 회전유 실린더 | 국산품 | |
| 수력 마개 | 국산품 | 표준으로서의 2개 마개 |
| 수력 작은 탑 | 대만 주 | 없이 |
| 자동 윤활 시스템 | 국산품 | |
| 냉각 시스템 | 국산품 | |
| 열교환기 | 국산품 | |
| 경보등 | 국산품 | |
| 전기 | 국산품 | |
| 기술교범 | ||
| 운영과 보수 명령, 전기적 매뉴얼, 승인의 인증서, 패킹 리스트, 시스템 사용 설명서 (전자 파일)과 매뉴얼 (전자 파일)의 프로그램을 짜는 시스템. | ||
