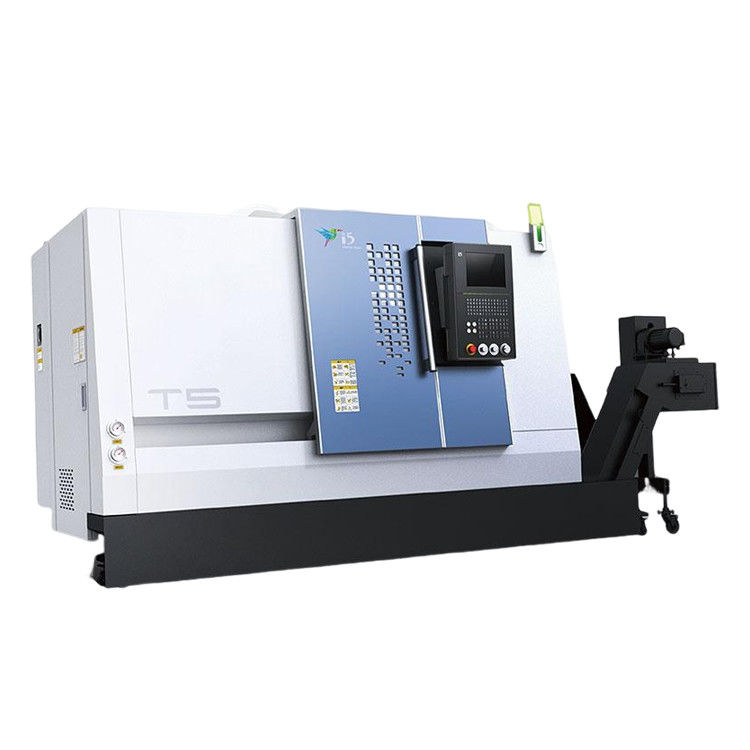

수평 기울기 침대 CNC 턴 머신 T5-100Q 금속 밀링 CNC 턴링 센터
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | T5.2-100Q |
|---|---|---|---|

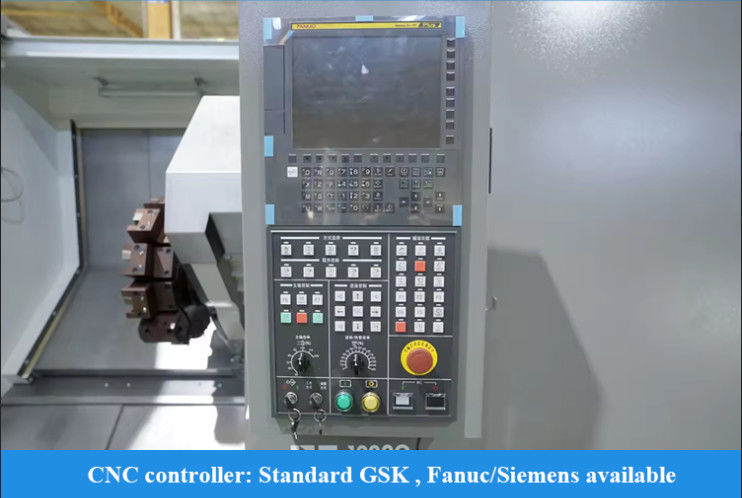

| CNC 제어 시스템: | GSK/FANUC/SIEMENS | CNC인지 아닌지: | CNC |
| 키워드: | 경사 침대 선반 CNC 기계 | 여행 (Ｘ 주축)(MM): | 145 |
| 여행 (Ｚ 주축)(MM): | 205 | X/Z 급속 이송: | 30m/분 |
| 절삭 공구대 정거장: | 8 | 맥스. 방추 속도 (r.p.m): | 5000 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 160 | 맥스. 침대 위로 스윙: | Φ420 |
| <i>Max.</i> <b>최대.</b> <i>swing over slide</i> <b>슬라이드 위로 스윙</b>: | Φ160 | 맥스. Dia를 줄이기.: | Φ160 |
| 강조하다 |
SMTCL,비스듬한 베드 CNC 선반,슬랜트 베드 금속 밀링 터닝 센터 |
||
제품 설명
제품 설명:

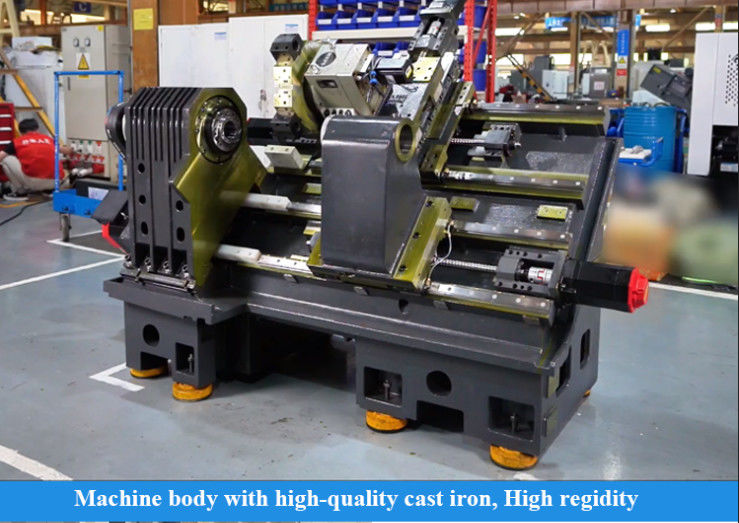

T5-Q 시리즈 수평 CNC 선반은 지능형 제어 기술과 첨단 제조 기술을 결합하여 고정밀도, 고효율, 고절삭 강성을 갖추고 있습니다. 유한 요소 분석 소프트웨어를 사용하여 설계를 최적화하고, 응력점 분포를 분석하며, 부품 변형을 줄여 전체 기계의 최적 구조를 달성합니다. 주요 주물은 모두 고강도 주철 재료로 제작되어 절삭 과정에서 진동을 최소화하고 가공 정확도와 절삭 안정성을 향상시킵니다.
제품 특징:
1, 고정밀
|
항목
|
단위
|
사양
|
비고
|
|
|
최대 선삭 직경
|
mm
|
160
|
|
|
|
최대 선삭 길이
|
mm
|
160
|
다른 고정 장치 매개변수 변경
|
|
|
베드 위 최대 스윙 직경
|
mm
|
Φ420
|
|
|
|
크로스 슬라이드 위 최대 스윙 직경
|
mm
|
Φ160
|
|
|
|

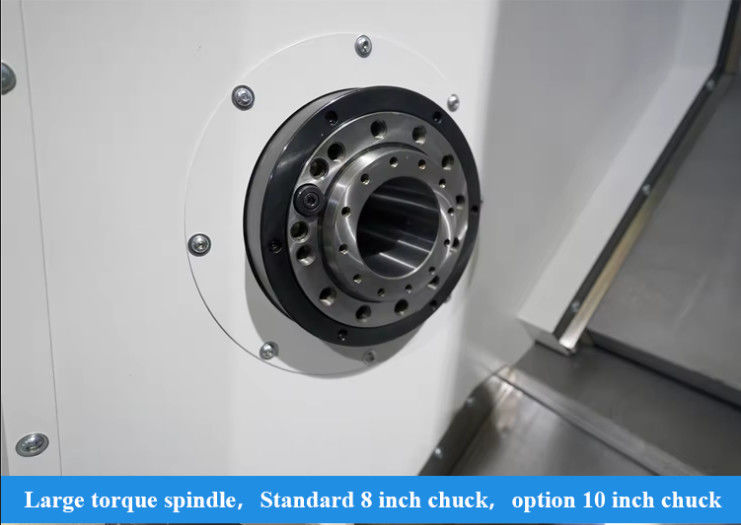

스핀들
|
스핀들 노즈 유형
|
|
A2-5
|
|
|
전면 베어링 내경
|
mm
|
Φ90
|
|
|
|
스핀들 보어 테이퍼
|
|
1:20；Φ62
|
|
|
|
스핀들 보어
|
mm
|
Φ56
|
|
|
|
최대 관통 바 직경
|
mm
|
Φ44
|
|
|
|
표준 척 직경
|
인치
|
8
|
|
|
|
최대 스핀들 속도
|
r/min
|
5000
|
척 및 고정 장치 제한 사항 적용
|
|
|
스핀들 정격 토크
|
Nm
|
35(200r/min)
|
|
|
|
최대 스핀들 토크
|
Nm
|
70(150r/min)
|
|
|
|
주 모터 출력 전력 연속/30분
|
kW
|
7.5/11
|
기계식 스핀들
|
|
|
2축
|
X/Z축 급속 이송
|
m/min
|
30
|
|
|
X축 이동
|
mm
|
145
|
|
|
|
Z축 이동
|
mm
|
205
|
|
|
|

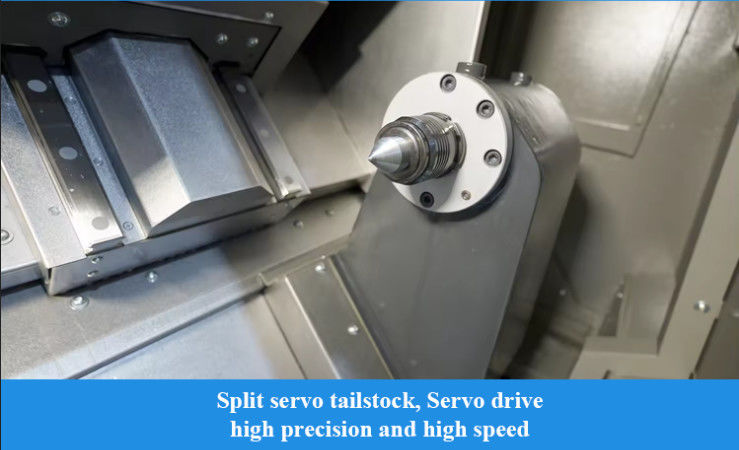

테일 스톡
|
테일 스톡 이동
|
mm
|
-
|
|
|
테일 스톡 퀼 테이퍼
|
모스
|
-
|
|
|
|
터렛
|
터렛 형태
|
|
수평 8포지션 서보 터렛
|
|
|
터렛 중심 높이
|
mm
|
63 |
|
|
|
터렛 회전 반복 위치 정확도
|
초
|
±1.6
|
|
|
|
근처에서 커터를 선택할 수 있는지 여부
|
|
예
|
|
|
|
기타
|
스핀들 중심에서 베드 바닥까지의 거리
|
mm
|
926
|
|
|
기계 순중량
|
kg
|
2600
|
|
|
|
총 전원 공급 용량
|
kVA
|
23
|
|
|
|
전체 치수(길이 X 너비 X 높이)
|
mm
|
1750×1650×1650
|
전체 치수
|
|
산업 적용 분야:
OUR 서비스:
고품질 기계 수령 보장
1. 모든 부품 검사 필요
4. 각 기계의 샘플 가공
5. 배송 전 72시간 시운전
• 30년 이상 R&D 역사, 1993년 설립
• 연구 및 설계 능력을 갖춘 하이테크 제조업체
• 안정적이고 성숙한 공급 시스템
• 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
• 인체 공학 및 쉬운 유지 보수를 고려한 메커니즘 업그레이드
• 당사 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
FAQ:
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
Q5. 서비스는 무엇입니까?
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 연동
Q6: 왜 귀사를 선택해야 합니까?
Q7: 귀사에서 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
제품 하이라이트
제품 설명: T5-Q 시리즈 수평 CNC 선반은 지능형 제어 기술과 첨단 제조 기술을 결합하여 고정밀도, 고효율, 고절삭 강성을 갖추고 있습니다. 유한 요소 분석 소프트웨어를 사용하여 설계를 최적화하고, 응력점 분포를 분석하며, 부품 변형을 줄여 전체 기계의 최적 구조를 달성합니다. 주요 주물은 모두 고강도 주철 재료로 제작되어 절삭 과정에서 진동을 최소화하고 가공 정확도와 절삭 안정성을 향상시킵니다. 제품 특징: 1, 고정밀 * C3 사전 인발 리드 스크류 * 오차 보상 기술 * 공정 표준 정량화 2, 고효율 * 2축 고속 이동 ...
