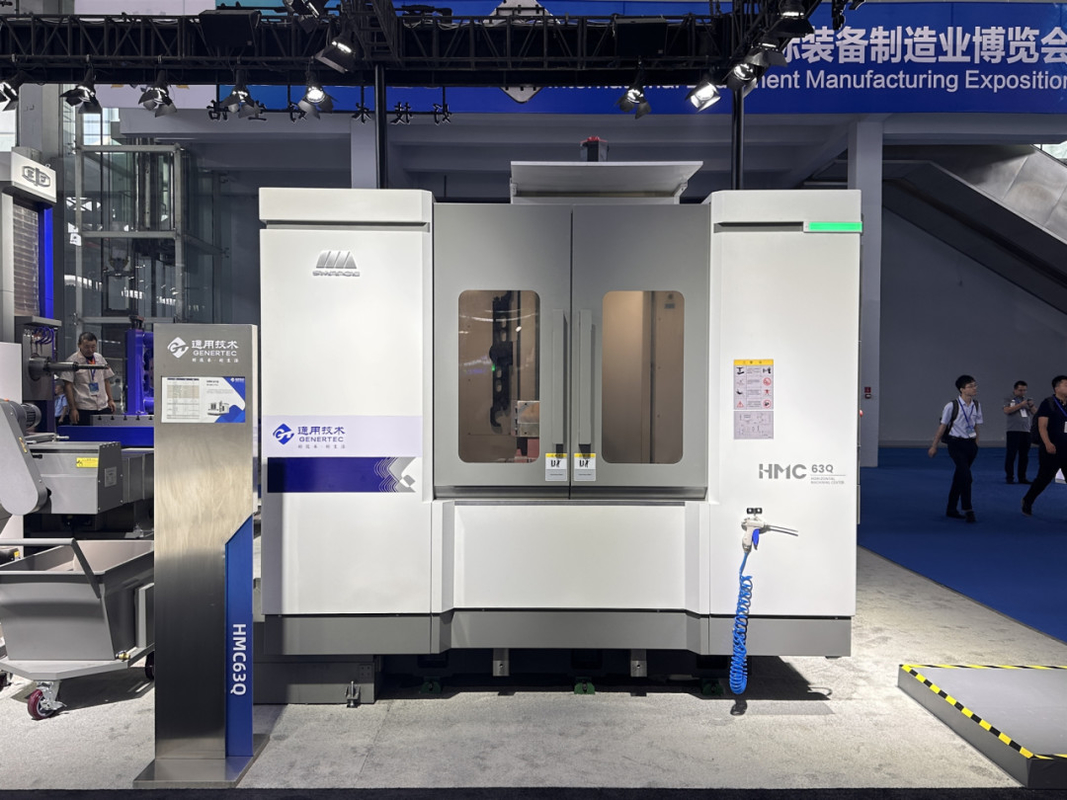

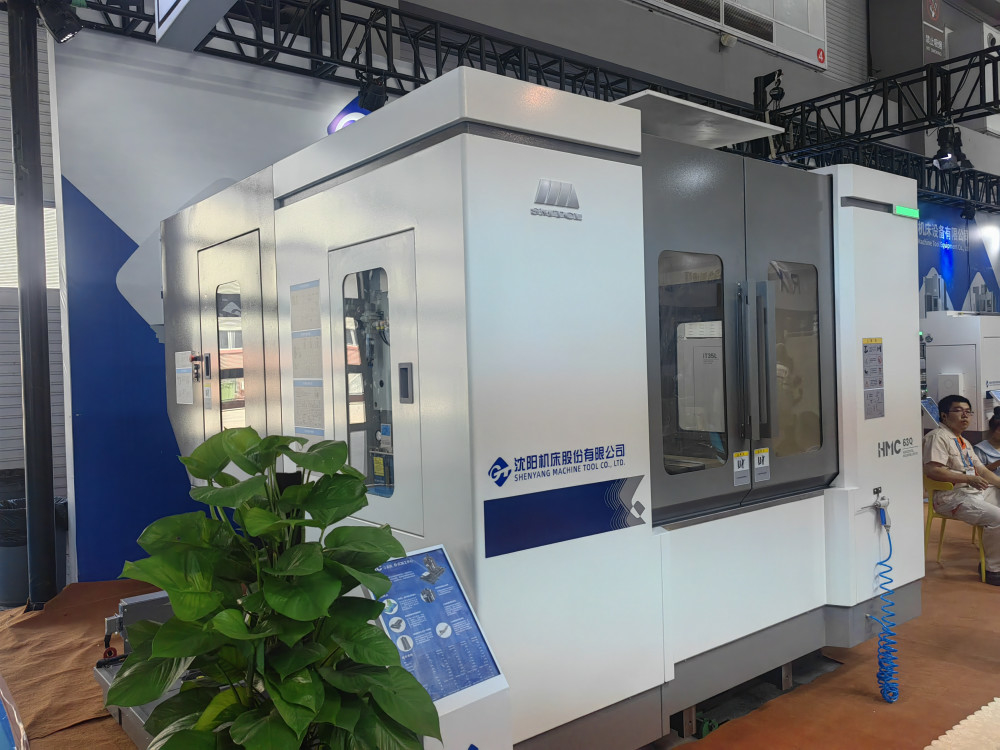

HMC80Q 금속 3 축 수평 가공 센터 프레싱 드릴링 보어 탭 기계
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HMC 80Q |
|---|---|---|---|
| CNC인지 아닌지: | CNC | 키워드: | 수평형 머시닝 센터 |
| 맥스. 방추 속도 (r.p.m): | 6000 rpm | 여행 (Ｘ 주축)(MM): | 1350 |
| 여행 (Ｚ 주축)(MM): | 1100 | 여행 (Ｙ 주축)(MM): | 1100 |
| 작업 조각의 최대 회전 지름: | Φ1350 | ||
| 강조하다 |
5 축 금속 프레싱 가공 센터,지루한 터핑 수평 가공 센터 |
||
제품 설명
제품 설명:
제품 특징:
1높은 안정성 구조
◆ 뒤집은 T형 성형 의 성형 의 침대
◆ Y축 모터 기단 과 기둥 이 함께 鋳造 되어 있다
◆ 열 대칭 스핀 들
유한 요소 및 토폴로지 최적화 구조
고강도 통합 판 침대
Y축 모터 베이스와 기둥은 함께 버금
기계 도구의 정확성과 안정성을 향상시키기 위해 함께 버금가는
열 대칭 스핀들

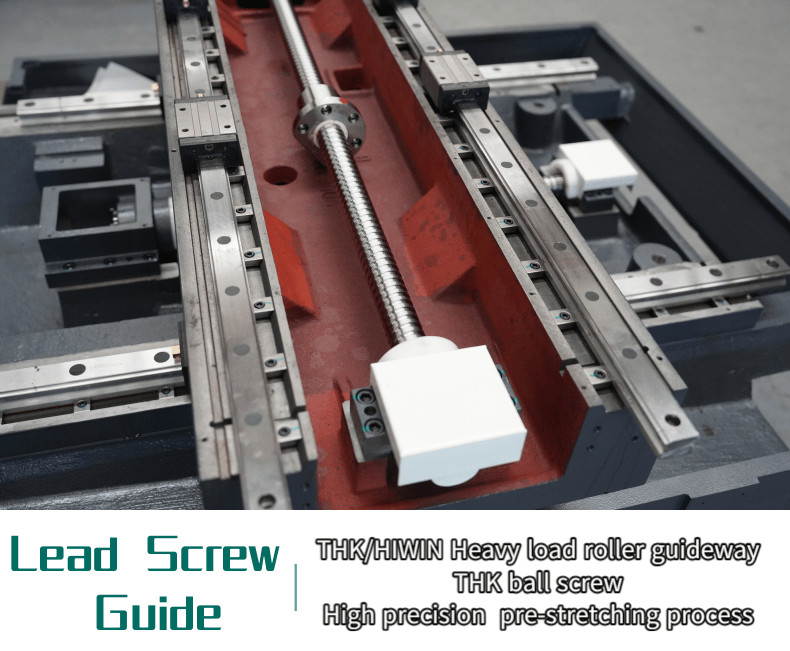

정밀 공 나사
정밀 공 나사, 사전 스트레칭 프로세스는 작업 중에 나사 가열의 영향을 효과적으로 줄이고 기계 도구의 정확도를 향상시키기 위해 채택됩니다.강화 된 변형 방지 능력 및 정확성 유지.

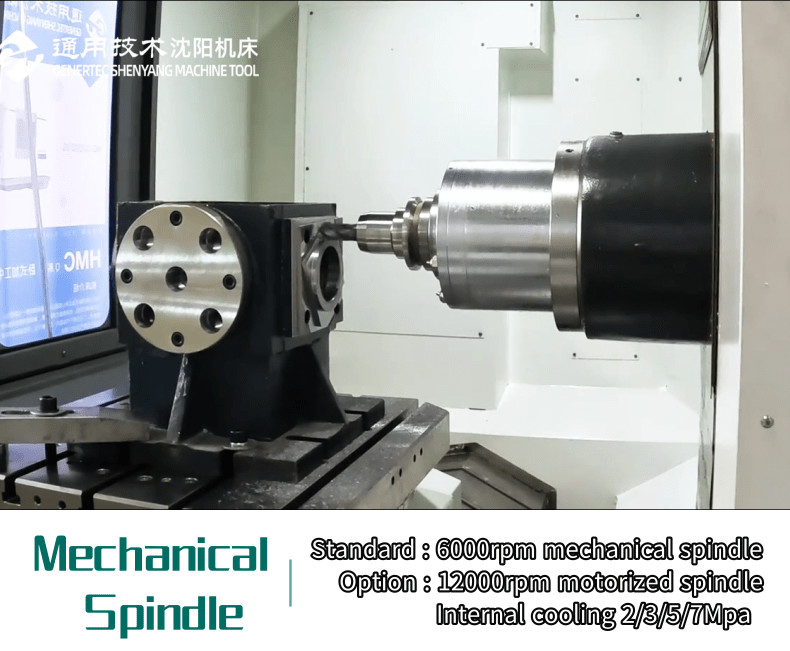

기계 스핀들
고속 가공에서 무거운 절단까지 달성
◆ 큰 팽창구조 로 된 베어링, 높은 딱딱성
| 항목 | 단위 | HMC 80Q |

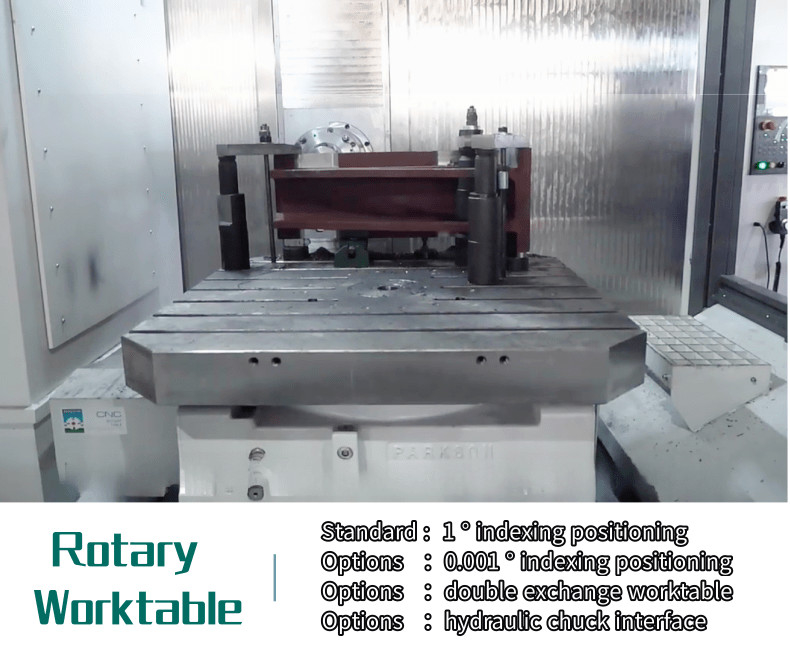

| 작업 테이블 | ||
| 작업 테이블 크기 | mm | 800*800 |
| 작업 테이블 용량 | 1kg | 2000 |
| 작업 테이블 수 | pcs | 1(2) |
| 작업 범위 | ||
| X축 이동 | mm | 1350 |
| Y축 이동 | mm | 1100 |
| Z축 이동 | mm | 1100 |
| B축 인덱싱 | 1° ×360 | |
| 작업 조각의 최대 회전 지름 | mm | Φ1350 |
| 스핀드 코에서 작업 테이블 중앙까지의 거리는 | mm | 1300 최대 |
| 스핀드 코에서 작업 테이블 중앙까지의 거리는 | mm | 200분 |
| 스피 닌 델 네 쏘 즈 작업 테이블 표면 사이의 거리 | mm | 1100 최대 |
| 스피 닌 델 네 쏘 즈 작업 테이블 표면 사이의 거리 | mm | 0분 |
| 스핀들 | ||
| 스핀드 코너 (7: 24) | BT2국제산업 | |
| 최대 속도 | rpm | 6000 |
| 스핀드 모터 파워 (연속/S2) | kw | 15/18.5 |
| 최대 출력 토크 (continuous/S2) | mm | 433/713 (15분) |

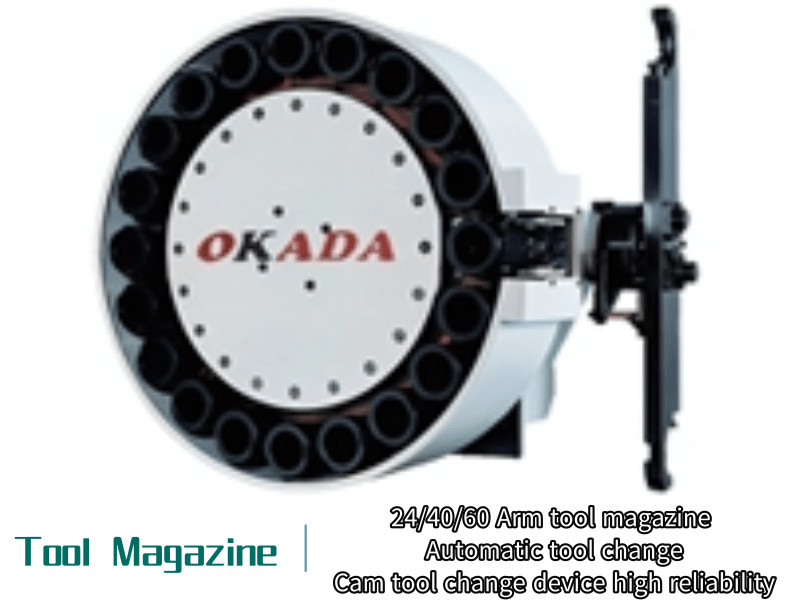

| 도구 잡지 | ||
| 도구 매거진 용량 | PCS | 24 |
| 최대 도구 길이 | 음 | 500 |
| 최대 도구 무게 | 1kg | 15 |
| 최대 도구 지름 꽉/무어 | mm | Φ110/Φ220 |
| 도구 교체 시간 (T-T) | s | 4.3 |
| 먹이 | ||
| 최대 절단 공급 속도 (X/Y/Z) | mm/min | 1-24000 |
| 빠른 경로 (X/Y/Z) | M/min | 24 |
| 위치 정확성 | ||
| X/Y/Z 축 | mm | 0.01 |
| B축 ((1° X360) | ∙ | 10 |
| 반복적인 위치 정밀성 | ||
| X/Y/Z 축 | mm | 0.008 |
| B축 ((1° × 360) | ∙ | 3 |
| 전체 차원 (LxWxH) | mm | 4300*3400*3600 |
| 바닥 공간 | mm | 5100*5000 |

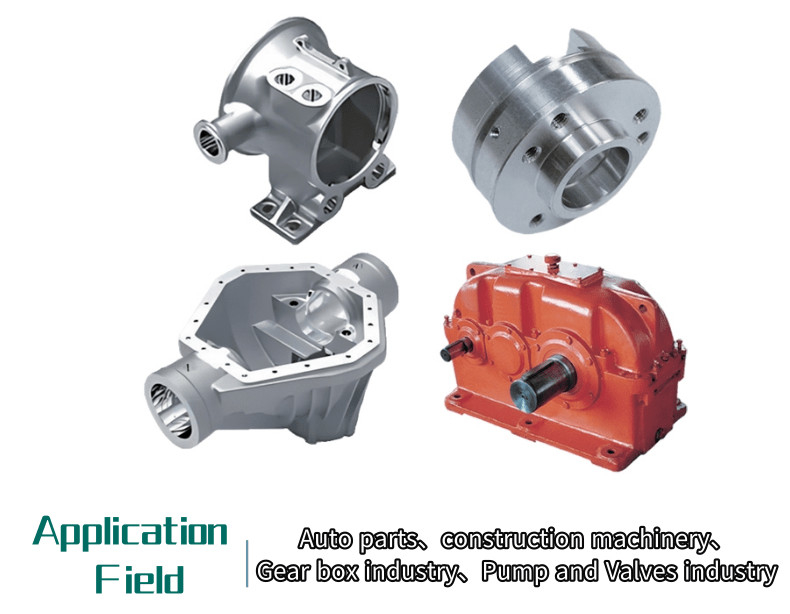

산업 적용:

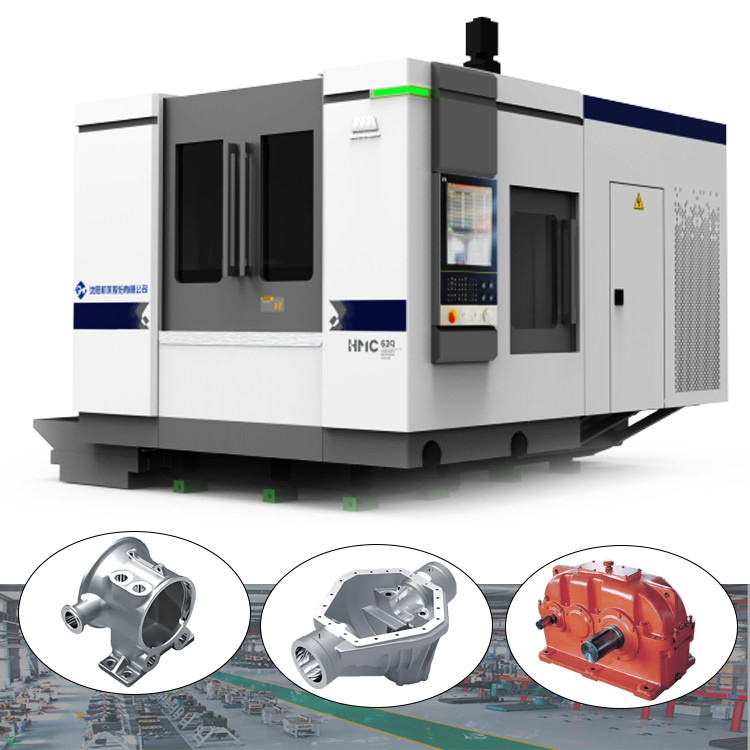

작업 부품 샘플
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
