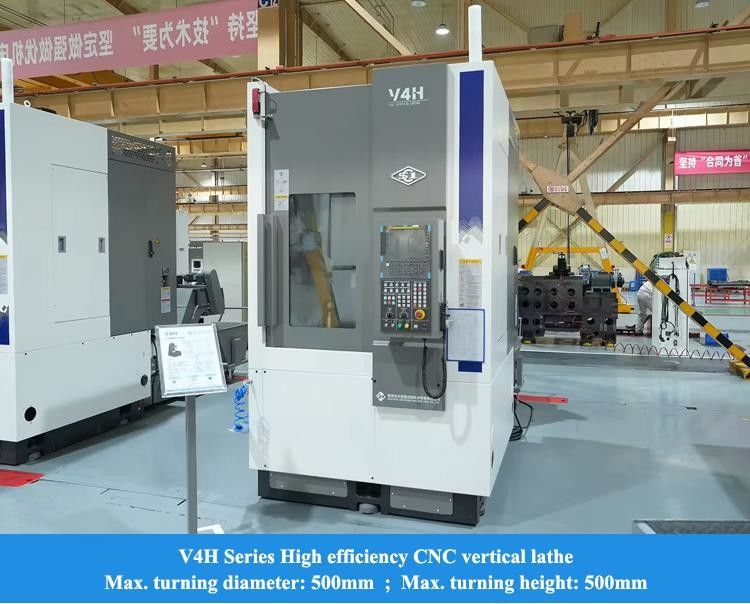

SMTCL 수직 CNC 턴 V4H CNC 수직 프레싱 머신 수직 턴 프레싱 머신 컴보
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | 뷔 4시간 |
|---|---|---|---|
| 이름: | 수직 CNC 선반 기계 | 제어 시스템: | SIEMENS GSK FANUC(옵션) |
| 최대 절단 직경: | Φ500 | 최대 스윙 직경: | Φ650 |
| 최대 절단 높이: | 500 | X축 이동: | 290 |
| Z 축 이동: | 530 | 작은 탑: | 수평 8위치 서보 터렛 |
| 강조하다 |
SMTCL 수직 CNC 턴 머신,고직성 체구 구조,고효율 수직 CNC 톱니 |
||
제품 설명

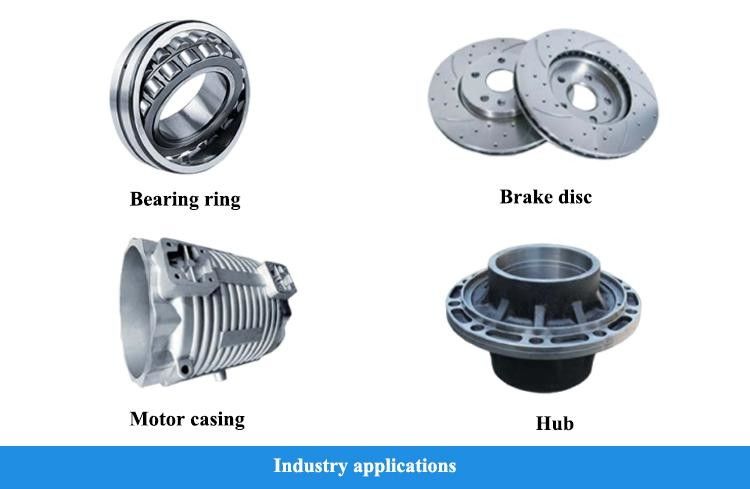

V 시리즈 CNC 수직 톱니바퀴는 우리의 새로운 업그레이드 기술 구조의 새로운 CNC 수직 톱니바퀴의 세 번째 세대입니다, 우수한 경직성, 안정성 및 처리 정확성,수입된 고품질의 기능 부품 지원, 새로운 에너지, 자동차, 베어링 및 다른 산업 처리에서 널리 사용, 고객에게 우수한 경험을 제공하기 위해.
- 높은 딱딱함
- 높은 딱딱한 침대 구조
- 고직성 및 긴 스펜 컬럼
- 고강도 선도열 구조
- 높은 안정성
- 대칭적인 레이아웃
- 큰 칩 방출 앵글 침대
- 높은 정확성과 높은 효율성
- 고효율 도구 보관기
- 고성능 스핀드와 공급 시스템
- 고비용 성능
- 다양한 구성 옵션이 있습니다.
- 효율적이고 지능적인 기능
- 기능 구성 요소의 합리적인 구성
- 조작이 쉽다
- 먹이 높이와 먹이 거리를 최적화
- 중간 높이의 제어판
전체 몸 솜 모래로 만든 낮은 중력, 반 진동에 도달 하기 위해. 주요 접촉 표면 모두 스크래치 방식으로 해결, 중량 절단 동안 정확성과 안정성을 유지할 수 있습니다.
고체, 진동 방지, 변형 방지, 수직 탑과 통합 탑에 더 적합합니다.
두 축 구성 선형 롤러 가이드, 강한 딱딱성, 우수한 절단 능력, 수직 도구 홀더 중량 절단 구성에 더 적합합니다.
기본은 큰 칩 방출 각을 채택하여 칩 축적에 유연한 지역을 제거하고 철 칩의 축적을 효과적으로 방지하고 부드러운 칩 방출,그리고 처리 안정성을 향상.

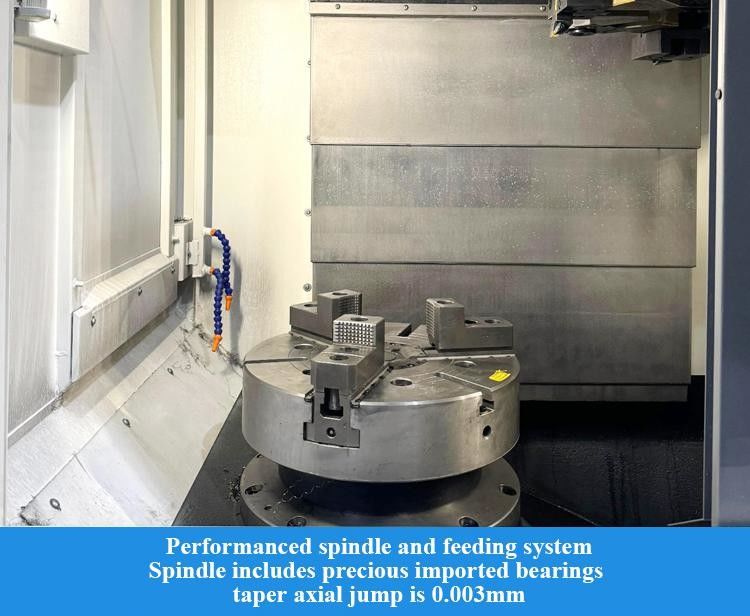

스핀드는 높은 정밀도 수입 베어링을 채택하고, 코너 끝 축의 높은 방사선 롤 아웃 정확도, 특히 고 강도, 큰 절단 부품 처리에 적합,가공 중에 발생하는 진동과 열 오류를 크게 줄이는, 낮은 실패율, 높은 효율성

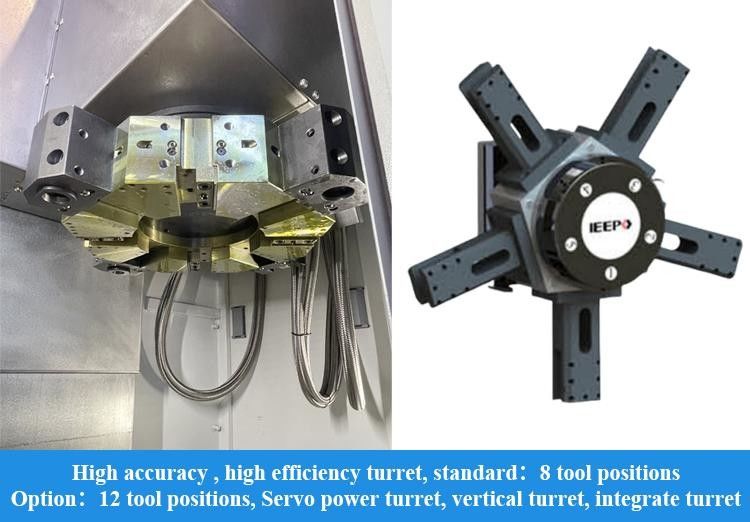

간단한 구조, 강한 딱딱성, 빠른 전환, 인접 도구 전환 시간 0.25s, 가장 먼 끝 전환 시간 0.79s, 반복 도구 변경 정확도 ±1.6", 높은 정밀도를 달성높은 효율성, 높은 신뢰성 처리.
가공 과정에서, ATC 도구 라이브러리는 도구 선택 기능을 갖추고, 10/12 도구 위치를 제공, 도구 부족 및 도구 간섭의 문제를 해결할 수 있습니다.그리고 도구 변경 시간을 단축.
M 코드를 사용 하 여 낮은 속도 & 높은 토크 출력 또는 높은 속도 & 낮은 토크를 얻을 수 있습니다, 고객의 높은 속도와 큰 토크 요구를 만족.
| 항목 | 단위 | V4H |
| 정확도 | IT6 | |
| 기술 매개 변수 | ||
| 최대 절단 지름 | mm | Φ500 |
| 최대 스윙 지름 | mm | Φ650 |
| 최대 절단 높이 | mm | 500 |
| 스핀들 | ||
| 스핀드 코와 톱니 | A2-8 | |
| 표준 턱 크기 | 인치 | 12 ((☆ 15,☆ 18) |
| 최대 스핀드 속도 | r/min | 2500 |
| 스핀드 등급 토크 | N.m | 549 |
| 주력 모터 출력 전력 연속/30분 | KW | 18.5/26 |
| X/Z 축 | ||
| X축 급행 | m/min | 20 |
| Z축 급행 | m/min | 20 |
| X축 이동 | mm | 290 |
| Z축 이동 | mm | 530 |
| 타워 | ||
| 종류 | 수평 8 위치 서보 타워 | |
| 중앙 높이 | mm | 100 |
| 타레 회전 반복 위치 | " | ± 16 |
| 위치 | ||
| X축 | mm | 0.008 |
| Z축 | mm | 0.008 |
| 위치를 반복해 | ||
| X축 | mm | 0.005 |
| Z축 | mm | 0.005 |
| 기계 무게 | 1kg | 6000 |
| 기계의 차원 (송송이 없이) | mm | 2235 × 1570 × 3030 |
| 표준 구성 | 선택적 구성 |

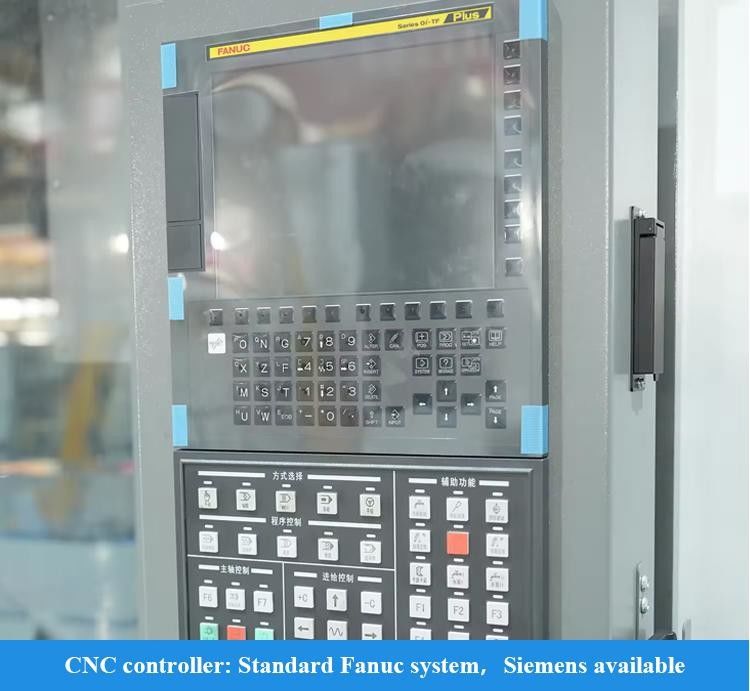

| 10.4 FANUC 시스템 | 전기 도구 휴식 |
| 윤활장비 | 높인 기둥 |
| 수압 턱 (완전한 손톱) & 회전 실린더 | 수직 도구 휴지 |
| 수압 장비 | 도구 탐지 |
| 롤러 가이드 | 회전 및 프레싱 스핀들 |
| 안전판 | 시험 실린더 |
| 체인 칩 추출기 | 오일 안개 수집기 |
| 삼색 빛 | 공기문 |
| 옆쪽 빨래칩 | 그레이트 스케일 |
| 선광등 | 기름과 물 분리 |
| 발 스위치 | 고압 물 탱크 |
| 문 잠금 | ATC 칼 도서관 |
| 물총 | 자기 스크래퍼 칩 제거기 |
| 뒷단 |
- 최고 품질 감각, 고객의 요청은 우선입니다
- 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다
- 연구 및 설계 능력을 가진 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 젊은 영업 및 엔지니어 인스턴트 서비스 (24시간 온라인)
- 에르고노믹과 간편한 유지 보수에 따라 메커니즘의 업그레이드
- 우리의 구조 설계 원칙: 간편한 유지 및 설치, 낮은 유지 보수 비용, 생산에 영향을 미치지 않습니다
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리는 제조 회사입니다.
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
우리는 기계의 화물표 날짜부터 12개월 동안 결함이 있는 부품을 교체할 것입니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
개발, 설계, 제조, 전체 생산 과정의 조립에서 온 제품들은 공장들 사이에 이루어집니다. 완벽한 생산 체인입니다. 가장 신뢰할 수 있는 보증입니다.
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
