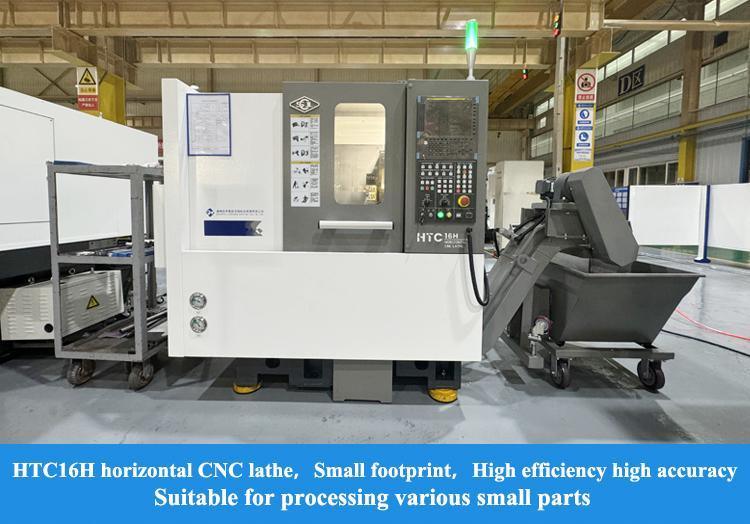

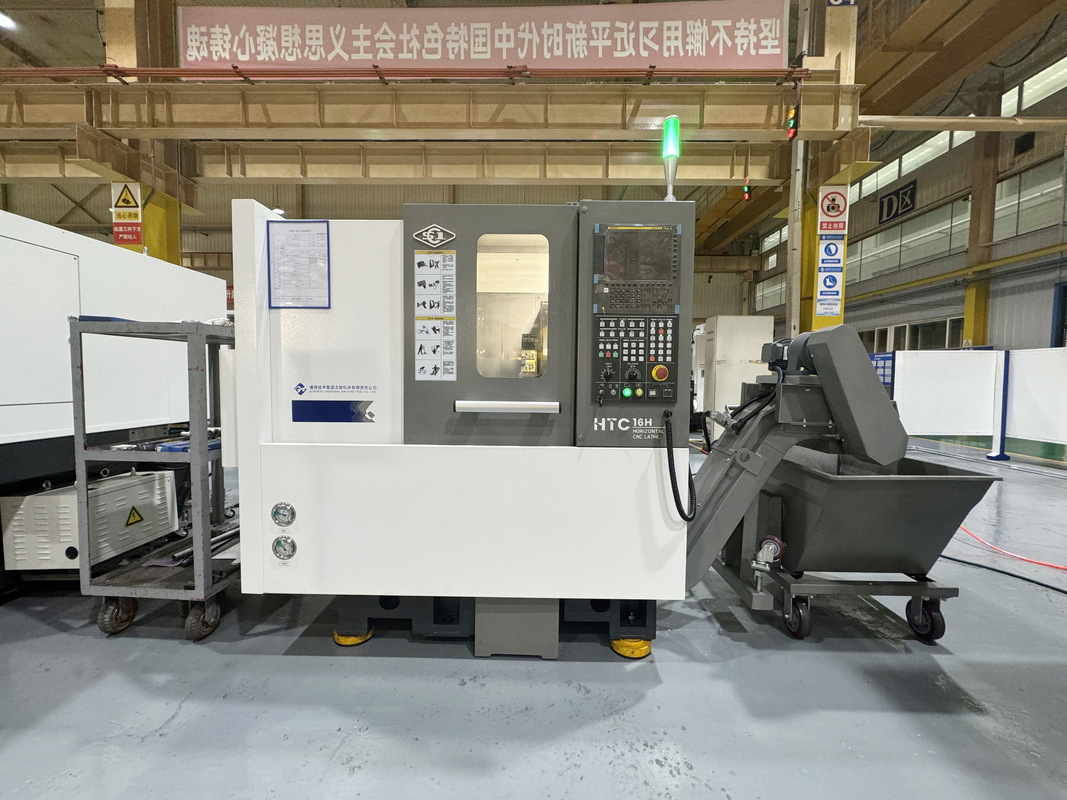

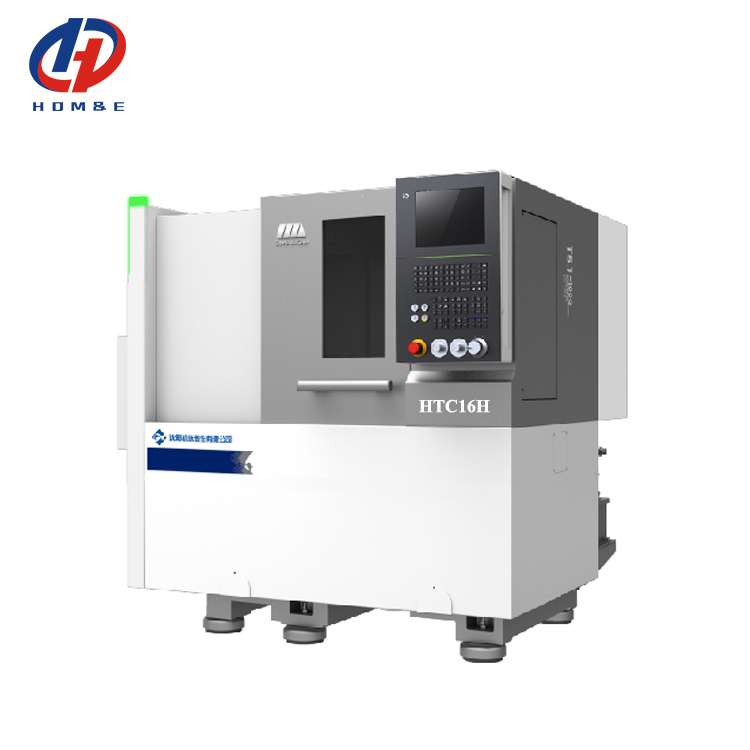

SMTCL HTC16H Horizontal CNC Lathe High Precision Small Parts Machining
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC16H |
|---|---|---|---|
| CNC인지 아닌지: | CNC | 키워드: | 수평 CNC 터닝 선반 |
| Max.Cutting 길이: | 160mm | 맥스. Dia를 줄이기.: | 160mm |
| <i>Max.</i> <b>최대.</b> <i>swiming dia.over bed</i> <b>수영 dia.over 침대</b>: | 420mm | X 축 이동: | 145 mm |
| Z 축 이동: | 205 밀리미터 | 스핀들 속도: | 6000개 Ｒ / 분 |
| 강조하다 |
Small Parts Machining,High Precision CNC Lathe,SMTCL |
||
제품 설명
Product Description:
Product Features:
1. High precision
♦ Feed shaft pretension structure

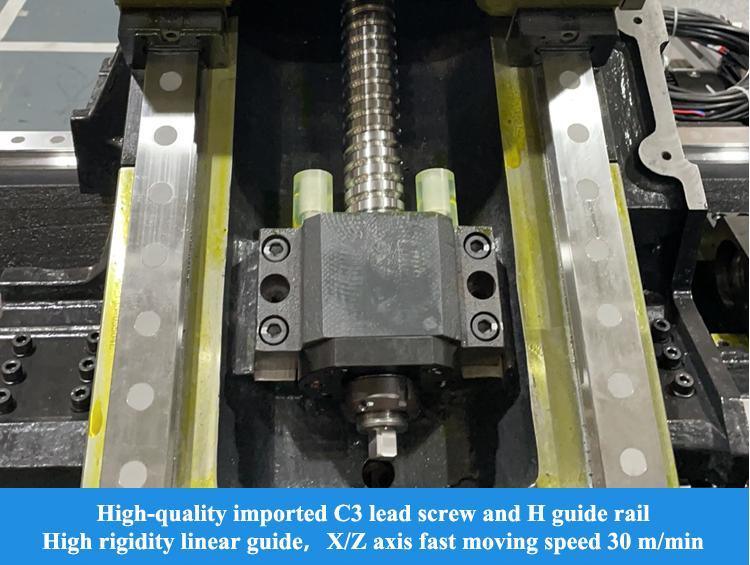

♦ High precision C3 ball screw
♦ Thermal stability structure of the whole machine
2. Efficient

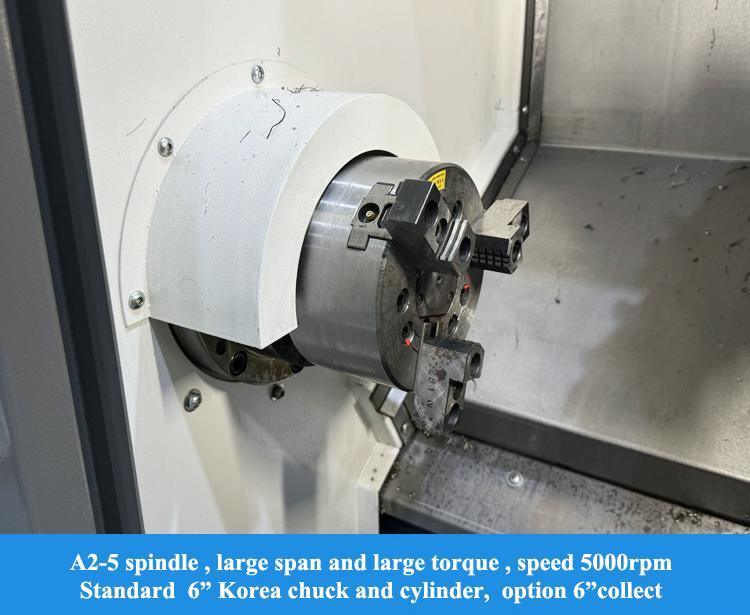

♦ Spindle speed 5000rpm
♦ Two axes fast shift 30m/min

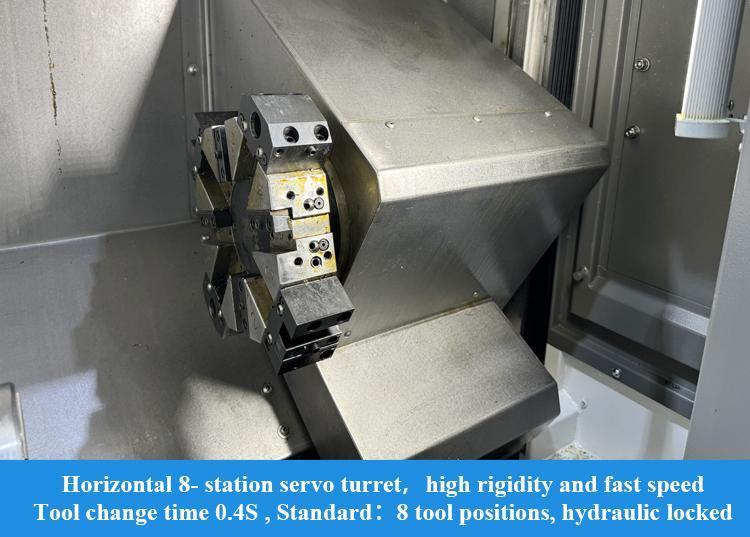

♦ High efficiency servo cutter tower
3. High performance
♦ Small footprint
♦ Chemical process standard
♦ Strict inspection standard
Industry application:
HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. The machine tool features characteristics such as economical, efficient,energy-saving, high positioning accuracy and easy maintenance, and is the first choice product for turningmachining of small-size components of industries such as motor vehicle, hardware and electronics, etc.
|
Test items
|
National standard
|
factory standard
|
|
|
Accuracy of machined workpiece
|
IT6
|
IT6
|
|
|
Roundness of machined workpiece
|
0.005 mm / Ф3 2 mm
|
0.00 2mm / Ф40mm
|
|
|
Consistency of machined workpiece
|
0.015 mm / 1 05 mm
|
0.008mm / 1 2 0mm
|
|
|
Flatness of machined workpiece
|
0 .015 mm / Ф 12 0 mm
|
0.0 06 mm / Ф 1 00 mm
|
|
|
Surface roughness of machined workpiece
|
Ra 1.6μm
|
Ra 1.25μm
|
|
|
Positioning accuracy
|
X-axis
|
0.022mm
|
0.008 mm
|
|
Z axis
|
0.022mm
|
0.008 mm
|
|
|
Repeat positioning accuracy
|
X-axis
|
0.006mm
|
0.004mm
|
|
Z axis
|
0.006mm
|
0.004mm
|
|
OUR Service:
Ensure you receive a high quality machine
1. Every parts need be inspected
3. Over 200 inspection items
4. Sample processing of each machine
5. 72 hours trial run before delivery
◆ 30 years + R & D history, the company was founded in 1993
◆ High-tech manufacturer with research anddesign capacity
◆ Stable and mature supplying system
◆ Young active sales and engineers for instant services(24 hours online)
◆ Upgrading on mechanism according to ergonomics and easy maintenance
◆ Our structure design principle: easy maintenance & installation, low cost maintenance, not affect production
FAQ:
Q1. Are you a trade company or manufacturing company?
starting on the machine's bill of lading date.
Pr-sales:Customized solutions, planning and design;One-to-one service
After sales:7 days 24 hours on line service, Remote guidance of installation, docking with customer software system
carried out between plants with a complete production chain which is your most reliable guarantee.
