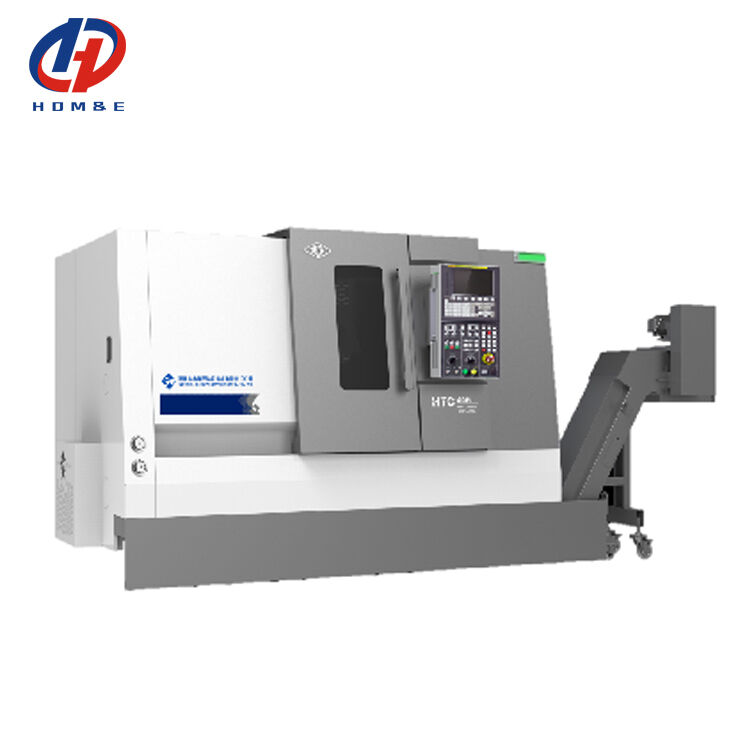

Name: SMTCL CNC 선반 HTC40Hm 대형 스팬 스핀들 유닛 CNC 선반 Y축 포함
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC 40Hm/500
Availability: InStock

집 > 상품 > CNC 선반 기계 >

SMTCL CNC 선반 HTC40Hm 대형 스팬 스핀들 유닛 CNC 선반 Y축 포함

고효율 서보 동력 공구 캐리지

고정밀 사전 인발 리드 스크류

대형 스팬 스핀들 유닛

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

CE ISO certification

모델 번호:

HTC 40Hm/500

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

브랜드 이름:

SMTCL

모델 번호:

HTC 40Hm/500

CNC인지 아닌지:

CNC

키워드:

수평 CNC 회전 센터

Max.Cutting 길이:

450mm

맥스. Dia를 줄이기.:

350mm

Max. 최대. swiming dia.over bed 수영 dia.over 침대:

560mm

X 축 이동:

220mm

Z 축 이동:

510mm

스핀들 속도:

4500R/분

지불 및 배송 조건

최소 주문 수량

포장 세부 사항

나무 상자, 주석 트렁크, 다른 내항성이 있는 포장

배달 시간

45-60일

지불 조건

T/T, L/C, Western Union

공급 능력

한 달에 50 세트

SMTCL 일반 고 정밀 FANUC 제어 슬랜트 베드 CNC 라트 HTC63Q 엔지니어링 기계 CNC 라트

가장 좋은 가격 을 구하라

비디오

SMTCL CNC 턴링 센터 장거리 스핀들 HTC40Hm BMT55 세르보 파워 타워 Y 축으로 CNC 턴링 센터

가장 좋은 가격 을 구하라

기계류 공정 장비 포스트 CNC 선반 기계 선형 가이드 레일 HK500L

가장 좋은 가격 을 구하라

D300mm 칼 줄형 CNC 톱니 기계 도구 포스트 HK45L

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

SMTCL CNC 선반 HTC40Hm 대형 스팬 스핀들 유닛 CNC 선반 Y축 포함 0

제품 설명:

SMTCL CNC 터닝 센터 HTC40Hm 대형 스팬 스핀들 유닛 CNC 선반 Y축 포함

HTC40Hm 수평 터닝 센터는 과학적 분석, 최적화 및 첨단 제조 및 테스트 기술을 통해 조립 및 개선되었습니다. 뛰어난 절삭 성능을 제공하며 다양한 회전 부품의 가공 요구 사항을 충족할 수 있습니다. 서보 구동 터렛을 장착하여 터닝, 밀링 및 드릴링과 같은 가공 방법을 실현할 수 있습니다.
밀링 및 드릴링. 또한 서보 구동 심압대 모듈을 장착할 수 있습니다. 심압대는 충격 없이 고속으로 단단히 접촉할 수 있으며 접촉력을 지능적으로 조정할 수 있습니다. 높은 가공 정확도와 우수한 안정성을 특징으로 하며 많은 산업 분야의 부품 가공에 적합합니다.

제품 특징:

1, 고효율

• 고효율 서보 파워 공구 홀더
• 분할 서보 심압대
• 두 축의 고속 이송 속도
• 다중 시퀀스 통합 가공을 달성하기 위한 선택적 Y축 구성

2, 고정밀

• 고정밀 사전 인장 스크류
• 오차 보상 기술
• 공정 표준의 정량화
• 엄격한 검사 표준

3, 고강성

• 고품질 주철로 제작된 기계 베드 및 기타 주요 주물

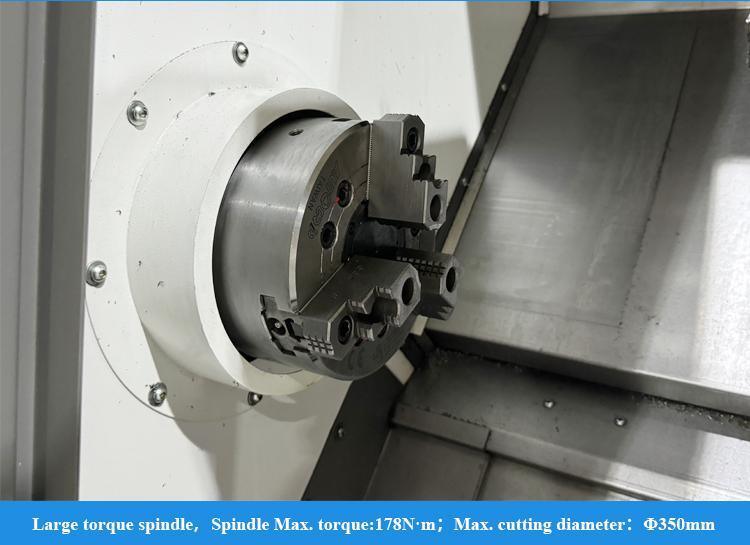

• 대형 스팬 스핀들 유닛
• 아크형 굽힘 방지 새들
• 소형 스핀들 구조 심압대

제품 세부 정보:

이송 속도: 30m/min

서보 모터는 커플링을 통해 볼 스크류에 직접 연결되어 중간 링크를 줄이고 틈새 없는 전송을 달성합니다. X축 및 Z축 가이드 레일은 수입 선형 롤링 가이드 레일을 채택하여 높은 강성, 우수한 동적 성능 및 정확도를 보장하고 작동 속도를 높이고 생산 효율성을 향상시킵니다.

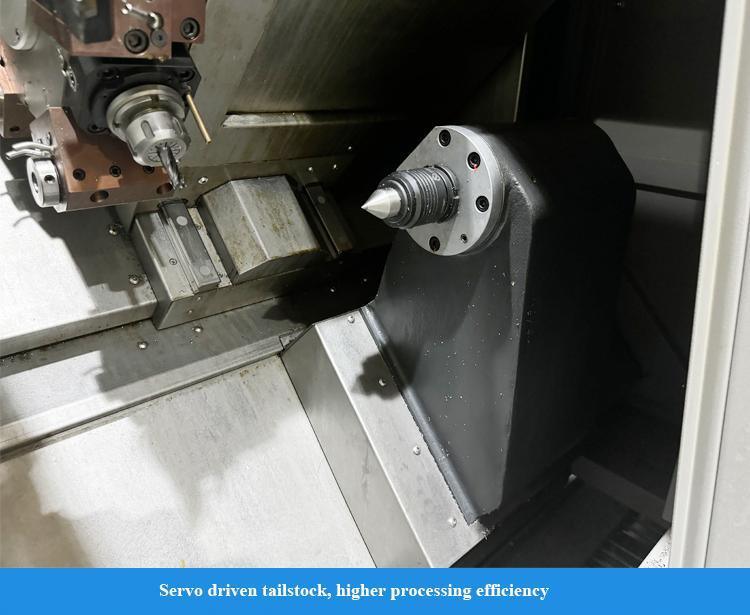

분할 서보 심압대

심압대는 선택적 서보 구동 방식으로 이동할 수 있으며, 가공 요구 사항에 따라 심압대 이동 속도와 작업 클램핑 힘을 정밀하게 제어하고 유연하게 조정하여 심압대가 충격 없이 공작물에 빠르게 접근하고 조일 수 있으며 조임 위치에 대한 실시간 피드백을 제공합니다. 생산 및 교체 효율성을 향상시킵니다. 상하 분할 심압대를 채택하여 정확도를 쉽게 조정하고 유지 보수 효율성을 향상시킵니다.

이중 고정 사전 인장 구조

X축은 이중 고정 지지 구조를 개발하고 사전 인장 스크류를 사용하여 사전 인장 변형 및 온도 상승 변형을 효과적으로 상쇄합니다. 특수 밀봉 구조와 협력하여 스크류의 온도 상승을 줄여 고정밀 및 기계 공구 이송 안정성을 달성합니다.

Y축 구성

선택적 Y축 구성, BMT 파워 터렛, 고정밀 C축 구조 및 다양한 파워 공구 홀더와 결합하여 한 번의 설치로 복잡한 표면 가공을 실현할 수 있습니다.

고정밀 볼 스크류

고품질 수입 C3 등급 스크류 및 H 등급 가이드 레일을 사용하며 서보 모터로 직접 구동되어 뛰어난 작동 정확도를 달성합니다.

굽힘 방지 새들

가이드 레일 스팬이 합리적으로 확대되고, 운동 시스템 구조가 최적화되었으며, 베드 새들의 본체가 아크 형태로 설계되어 주요 구성 요소의 전체 강성을 보장합니다.

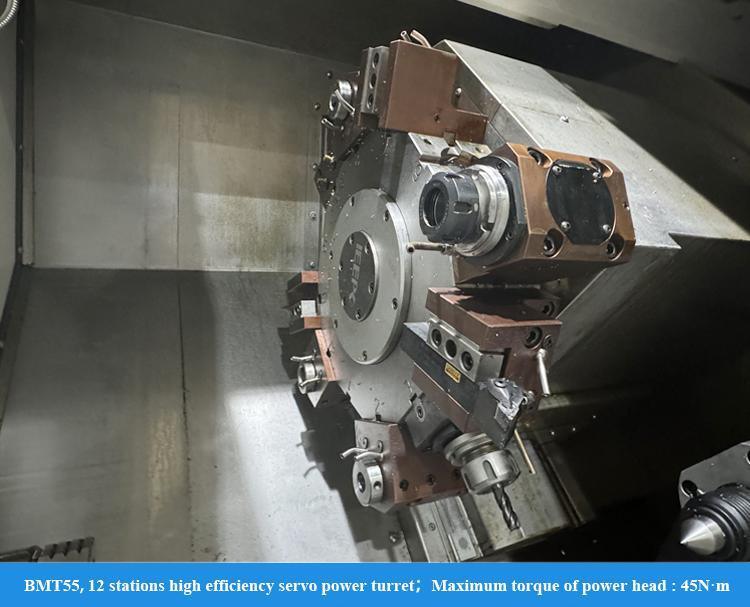

고효율 서보 파워 터렛

표준 BMT 인터페이스, 고강성 연결; 공구는 DIN1809 인터페이스로 구동되어 안정적인 전송과 낮은 고장률을 제공합니다. 구동 모터는 측면에 장착되어 구조가 콤팩트합니다. 고정밀 C축 및 브레이크 장치를 장착하여 터닝, 밀링 및 드릴링의 고효율 통합 가공을 달성합니다.

내부 냉각 공구 홀더

선택적 내부 냉각 공구 홀더 및 공구 중심에서 물 배출을 통해 내부 구멍 가공 중 효율적인 칩 제거를 실현하고 가공 품질을 보장합니다.

구동 공구 밀링 기능

공작물 재질: HT200

공구 모델: Φ16 트위스트 드릴
밀링 커터
냉각 상태: 수냉
제품 매개변수:

공작물 재질: HT200
공구 모델: Φ16 트위스트 드릴
냉각 상태: 수냉
제품 매개변수:

SMTCL CNC 선반 HTC40Hm 대형 스팬 스핀들 유닛 CNC 선반 Y축 포함 1

프로젝트

단위	HTC	40H(Q)m/500 HTC	40H(Q)m/1000최대 절삭 직경
mm	2750×1920×2000	스핀들	스핀들
mm	2750×1920×2000	950	베드 위 최대 스윙 직경
mm	2750×1920×2000	슬라이드 위 최대 스윙 직경	슬라이드 위 최대 스윙 직경
mm	2750×1920×2000	스핀들	스핀들
스핀들 노즈 모델
A2-6		전면 베어링 내경	전면 베어링 내경
mm	2750×1920×2000	터렛 인덱싱 반복 위치 정확도	터렛 인덱싱 반복 위치 정확도
1:20;Φ70		스핀들 구멍 직경	스핀들 구멍 직경
Φ65		최대 바 직경	최대 바 직경
mm	2750×1920×2000	표준 척 직경	표준 척 직경
인치	8	스핀들 속도 범위	스핀들 속도 범위
r/min	4500	정격 스핀들 토크	정격 스핀들 토크
N·m	230(600r/min)	스핀들 최대 토크	스핀들 최대 토크
N·m	230(600r/min)	주 모터 출력 전력 연속/15분	주 모터 출력 전력 연속/15분
kW	11/15	X/Z축	X/Z축
X/Z축 급속 이동
m/min	30	X축 이동	X축 이동
mm	2750×1920×2000	Z축 이동	Z축 이동
mm	2750×1920×2000	1000	심압대
심압대 이동
mm	2750×1920×2000	심압대 구동 방식	심압대 구동 방식
유압 구동		심압대 테이퍼 구멍 테이퍼	심압대 테이퍼 구멍 테이퍼
모스	MT-5	터렛	터렛
터렛 유형
수평 12-스테이션 파워 터렛		중심 높이	중심 높이
mm	2750×1920×2000	터렛 인덱싱 반복 위치 정확도	터렛 인덱싱 반복 위치 정확도
초	±1.6	공구 크기	공구 크기
mm	2750×1920×2000	근처 공구 선택 가능 여부	근처 공구 선택 가능 여부
예		파워 공구 홀더 인터페이스	파워 공구 홀더 인터페이스
BMT55		최대 드릴링 능력	최대 드릴링 능력
mm	2750×1920×2000	최대 밀링 능력	최대 밀링 능력
mm	2750×1920×2000	최대 태핑 능력	최대 태핑 능력
mm	2750×1920×2000	기타	기타
스핀들 중심과 바닥 사이의 거리
mm	2750×1920×2000	공작 기계 순중량	공작 기계 순중량
kg	4200	4750	전체 치수(LxWxH)
mm	2750×1920×2000	3620×1920×2000	참고: 표에 제공된 매개변수는 참조용입니다. 변경 사항이 있는 경우 실제 제품을 참조하십시오.
표준 구성:
1, FANUC-0i-TF Plus (5) 시스템 (Hm/Sm 시리즈) 2, GSK988TA 시스템 (Qm 시리즈) 3, 슬리브형 스핀들 4, 중공 척 오일 실린더 5, 수평 12-스테이션 파워 공구 캐리지 OUR 서비스:

고품질 기계를 받으십시오.

1. 모든 부품은 검사해야 합니다.
2. 100개 이상의 생산 공정 관리

3. 200개 이상의 검사 항목

4. 각 기계의 샘플 가공
5. 배송 전 72시간 시험 운전
저희를 선택하는 이유:

• 최고 품질 감각, 고객의 요청이 최우선

• 30년 이상 R&D 역사, 1993년 설립
• 연구 및 설계 능력을 갖춘 하이테크 제조업체
• 안정적이고 성숙한 공급 시스템
• 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어(24시간 온라인)
• 인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
• 당사 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
회사 소개:

방문을 환영합니다!

Shanghai HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 턴밀링 센터 및 기타 다양한 CNC 장비를 전문으로 합니다. 200종 이상의 공작 기계를 보유하고 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다.

저희 공장은 80년 이상의 공작 기계 제조 역사를 가지고 있습니다. 최초의 선반, 드릴링 머신 및 보링 머신이 모두 이곳에서 탄생했습니다. 중국 공작 기계 산업의 선두 주자 중 하나이자 중국 최대의 공작 기계 제조업체였습니다. 공작 기계 제품은 자동차, 항공, 신에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자 제품, 금형 및 기타 산업을 포괄합니다. 우리는 세계 각지의 고객에게 선도적인 기술, 고품질 및 우수한 서비스를 갖춘 공작 기계를 제공하는 것을 사명으로 합니다!

저희 공장:

FAQ:

Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?

저희는 제조 회사입니다.

Q2. 귀사의 주요 제품은 무엇입니까?

CNC 선반, CNC 밀링 머신, 수직 머시닝 센터, 기존 선반, 드릴링 머신, 래디얼 드릴링 머신 등 모든 종류의 기계를 전문으로 합니다.

Q3. 맞춤형 기계 또는 SPM(특수 목적 기계)을 제공할 수 있습니까?

예, 효율성을 높이기 위해 고객에게 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?

기계의 선하 증권 날짜부터 12개월 동안 결함이 있는 것으로 판명된 부품에 대해 교체를 제공합니다.

Q5. 서비스는 무엇입니까?
사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스

애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 귀사를 선택하는 이유는 무엇입니까?
개발, 설계, 제조, 조립에서 전체 생산 공정에 이르기까지 모든 생산 공정이

완전한 생산 체인을 갖춘 공장 간에 수행되어 가장 신뢰할 수 있는 보증을 제공합니다.

Q7: 귀사가 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
이러한 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 기계 및 전기 엔지니어를 적시에 파견하여 설치할 수 있습니다. 이 모든 것은 계약에 인용 및 나열될 수 있습니다. 판매자는 해외로 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?

주문 시 T/T 30% 초기 지불, 선적 전 70% 잔액 지불. 가시 일람불 취소 불능 신용장
