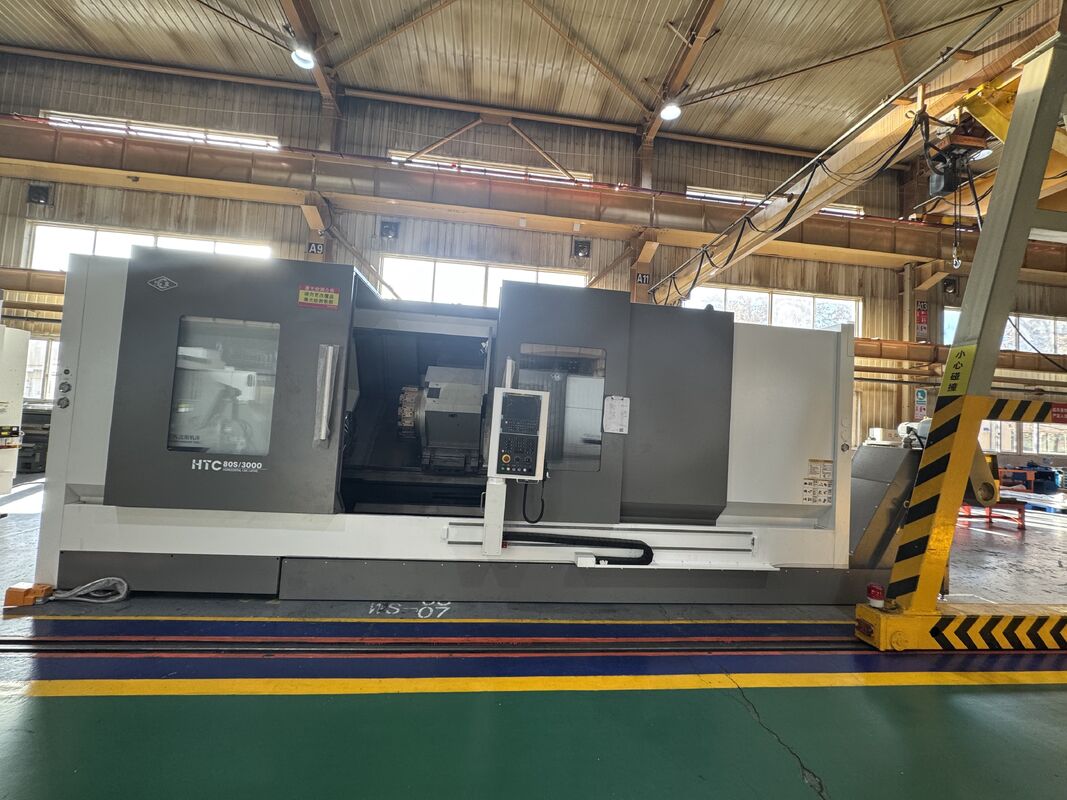

Name: SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC80S
Availability: InStock

집 > 상품 > CNC 선반 기계 >

SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니

하드 레일 구조

높은 강성

최대 회전 길이는 4000mm

원래 장소:

중국

브랜드 이름:

SYMG SMTCL

인증:

ISO certification

모델 번호:

HTC80S

저희와 연락

인용 을 요청 하십시오

SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니

제품 세부 정보

제품명:

HTC80S

최대 절단 직경 ：:

800/960mm

Maximun 절단 길이 ：:

1000/1500/2000/3000/4000mm

침대 위의 최대 직경 ：:

∅1000

슬라이드의 최대 회전 직경 ：:

∅800

스핀들 홀 직경 ：:

180mm

통행 막대의 최대 직경 ：:

162 mm

스핀들 속도 범위 ：:

20-1500r/분

표준 척 직경 ：:

18 "

표준 도구 터렛 유형 ：:

12개 스테이션 수평 유압 공구 캐리지

지불 및 배송 조건

최소 주문 수량

1 세트

가격

협상 가능

포장 세부 사항

나무 상자, 주석 트렁크, 다른 내항성이 있는 포장

배달 시간

30-45 일

지불 조건

T/T,L/C,웨스턴 유니온

공급 능력

달 당 45개 세트

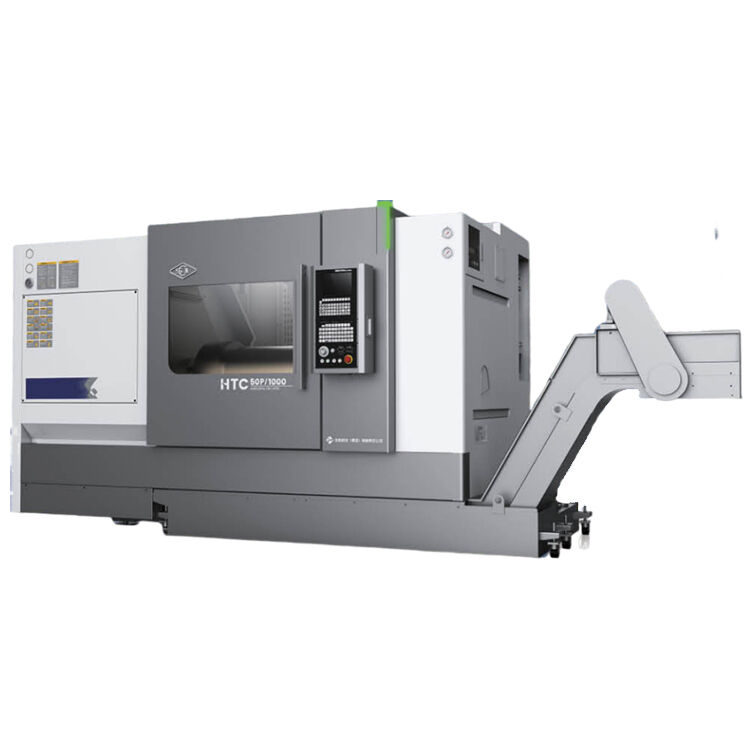

SMTCL 일반 고 정밀 FANUC 제어 슬랜트 베드 CNC 라트 HTC63Q 엔지니어링 기계 CNC 라트

가장 좋은 가격 을 구하라

비디오

SMTCL CNC 턴링 센터 장거리 스핀들 HTC40Hm BMT55 세르보 파워 타워 Y 축으로 CNC 턴링 센터

가장 좋은 가격 을 구하라

기계류 공정 장비 포스트 CNC 선반 기계 선형 가이드 레일 HK500L

가장 좋은 가격 을 구하라

D300mm 칼 줄형 CNC 톱니 기계 도구 포스트 HK45L

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니 0

제품 설명

^{SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니}

^{HTC80H/S 시리즈CNC 수평 톱니가 단단한 철도 구조를 채택하므로 기계 도구의 전반적인 경직성이 강합니다. 스핀드 토크가 크고 직경이 크습니다.그래서 그것은 다양한 축 및 디스크 부분을 가공하기에 적합합니다, 그리고 그것은 효과적으로 엔지니어링 기계, 자동차, 금속공업, 주름 및 기타 산업의 부품 가공 수요를 충족 할 수 있습니다.}

제품 특성

1높은 정밀도

◆ 고정확 한 나사 와 안내 레일
◆ 고 정밀 스핀들 베어링
◆공정 표준 정량화
◆ 고정밀 한 격자 룰러

2높은 효율성
◆시스템 모듈 코드 적용
◆ 기능적 구성이 완전합니다.지적 생산
◆ 고효율의 서보탑
◆ 고성능,중량 절단 스핀들

3고직성
◆고품질의 철근체 및 기타 핵심 castings
◆장거리 머릿재
◆고전력 및 큰 토크 스핀들
◆고강도 도구 수송기

제품 세부 정보

고정도 나사 및 가이드 레일

그것은 고품질의 수입 C3 등급 나사 및 H 등급 안내 레일을 사용하고 우수한 작동 정확성을 달성하기 위해 직접 서보 모터에 의해 구동됩니다.

고정도 스핀들 실린더 롤러 베어링

고품질의 수입 P4 등급 실린더 롤러 베어링을 채택하고 고정도 스핀드와 협력하여 우수한 회전 정확도를 달성합니다.

고속 2축

두 축은 수입 나사를 사용 하 고 기계 도구의 빠르고 안정적인 작동을 보장 하기 위해 사전 스트레칭 기술을 사용

기능적 구성이 완료되어
지능형 생산
고정 휴식, 하위 스핀들, 서보 꼬리 스톡 및 Y 축과 같은 다른 모듈 구성
다른 작업 조각 요구 사항에 따라 선택적일 수 있습니다. 작업 조각의 다중 순서 처리를 실현 할 수 있으며 또한 작업 조각 측정, 도구와 장착 할 수 있습니다.
세터, 자동화 모듈 등으로 작업 효율성을 향상시킵니다.

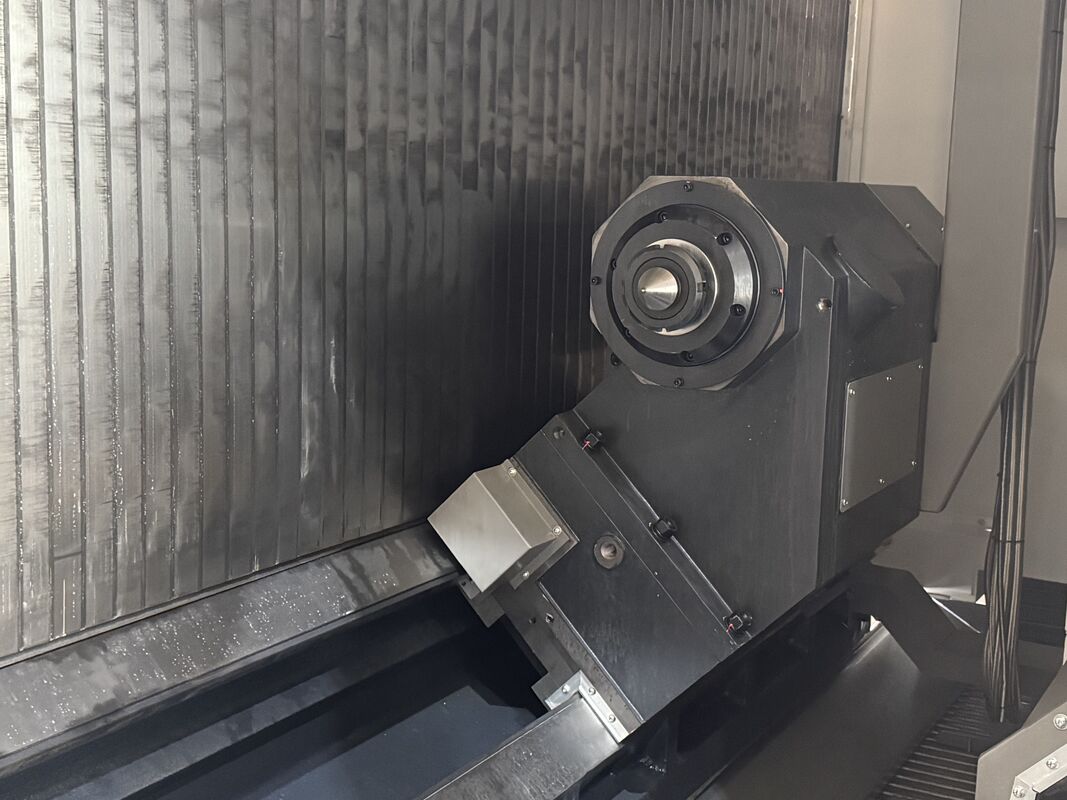

작은 스핀드 꼬리 스톡
그것은 작은 스핀들 구조 tailstock, 그리고 내부에 설치 된 톱니 롤러와 장착되어 있습니다
라이어링 및 각색 접촉 구슬 라이어링, 꼬리 끝의 절단 경직성을 향상시키기 위해그리고 긴축 부품의 절단 효과를 보장합니다.

고강도 침대
침대는 45° 기울기 침대로, 내부에 최적화되고 강화된 리버 구조가 있습니다. 그것은 고품질의 가루로 한 조각으로 버립니다. 전체 축은 단단한 철도 구조를 채택합니다.역학적 딱딱성을 효과적으로 향상시키는침대와 머리의 사이의 결합은 두 번 휴식 표면으로 긁어지고 닦아지며 전체 기계의 절단 경직성을 더욱 향상시킵니다.

제품 매개 변수

부문	단위	HTC80S시리즈
최대 절단 다이아몬드	mm	Φ800/Φ960
최대 절단 길이가	mm	1000/1500/2000/3000/4000
맥스, 다이아노스를 윙크해 침대 위로	mm	Φ1000
최대. 다이아노를 흔들고 침대 틈을 넘기	mm	Φ800
스핀들
스핀드 코 모델	-	A2-15
앞 베어링 내부 다이어	mm	Φ240
스핀드 톱니와 구멍 크기		1:20;Φ190
스핀들 구멍의 다이아몬드	mm	Φ180
맥스. 바 디아.	mm	Φ162

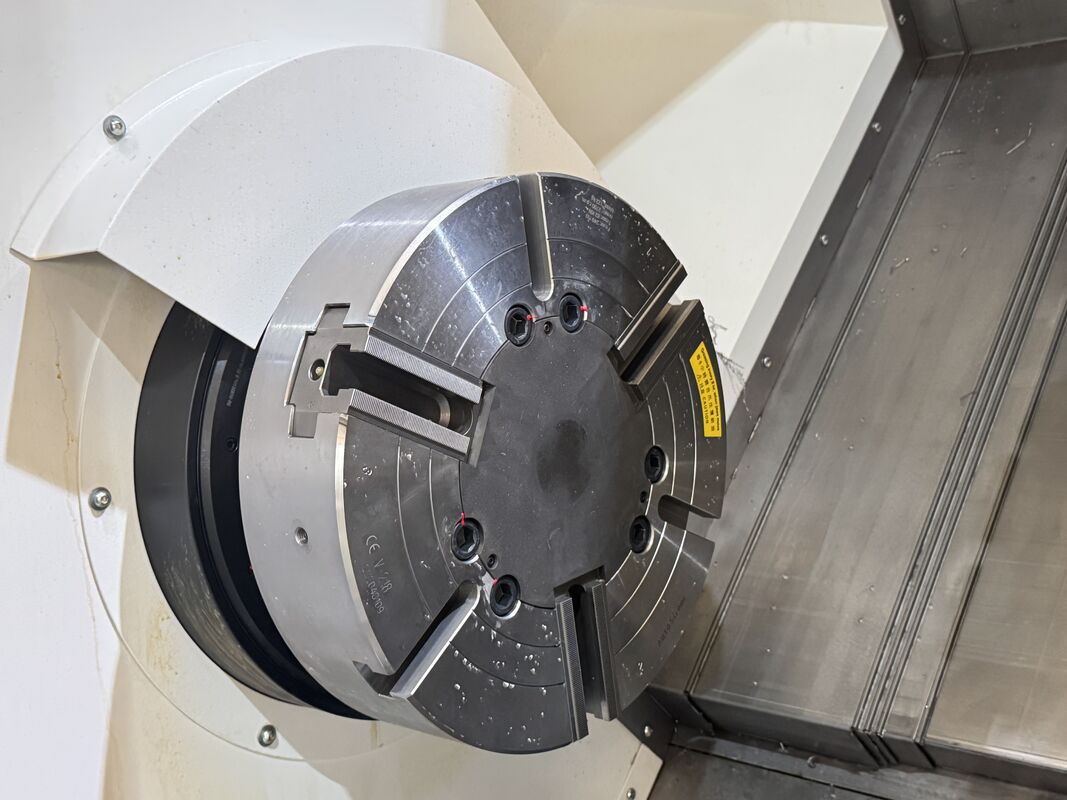

표준 차크 다이어.	인치	18인치
스핀드 속도 범위	r/min	20~1500
스핀드 최대 토크	Nm	5400
스핀드 속도 시리즈		기계식 2단속기
주 엔진 출력 전력 연속/30분	kW	37/45
X/Z 축
X축 고속 경사 속도	mm	12
Z축 고속 경사 속도	mm	12
X축 이동	mm	510
Z축 이동	mm	1050/1550/2050/3050/4050
Tailstock
꼬리동물 여행	mm	850/1350/1850/2850/3850
Tailstock 드라이브 방법		썰매 견인
꼬리잡이 장갑 여행	mm	180
Tailstock sleeve dia. 꼬리 스톡 장갑.	mm	Φ230
꼬리 톱니 톱니 구멍		메트릭 시스템 80

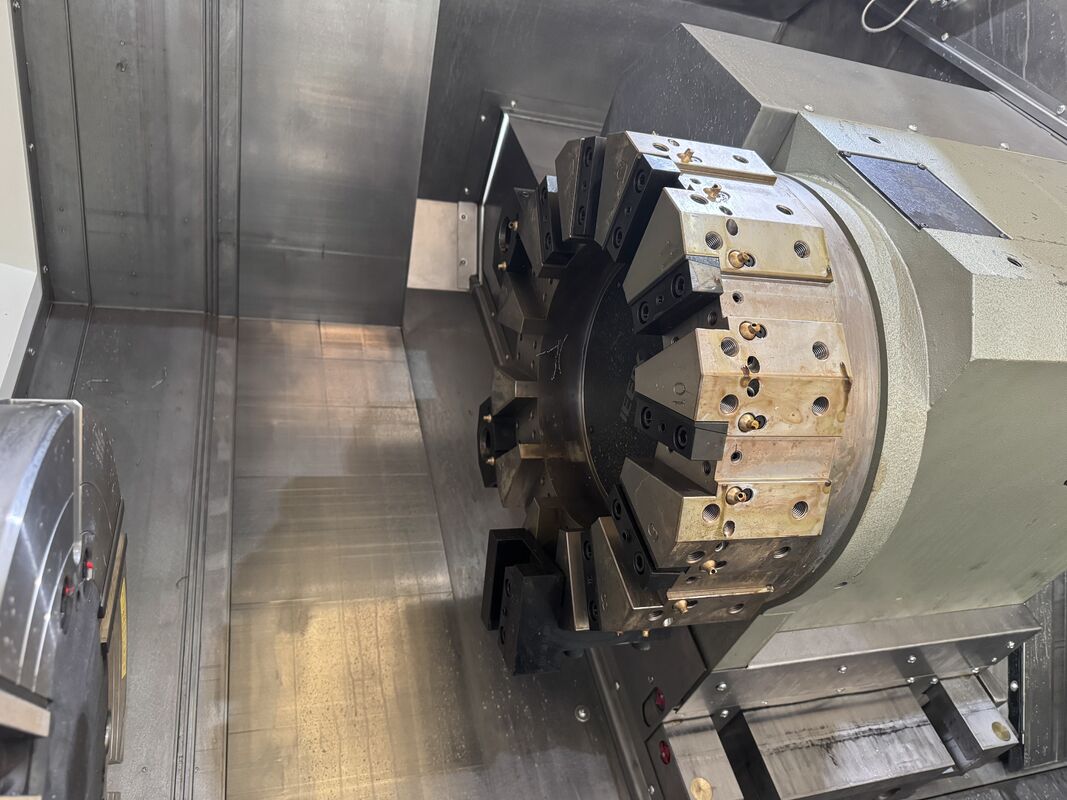

도구탑
도구탑 형태		12역 수직 수압 도구 수송기
중앙 높이	mm	200
도구 크기	mm	32×32
가까운 도구를 선택할 수 있다면	mm	네
최대 부하량
디스크 작업 부품	1kg	1400
셰프 작업재	1kg	5000
다른 것
스핀들 중심과 바닥 사이의 거리는	mm	1214
기계 무게	1kg	15500/18000/19500/21000/23500

우리 봉사

고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행

왜 우리 를 선택 합니까?

◆ 최고 품질 의 감각, 고객 의 요구 가 우선
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다

우리 에 관한 것

SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니 1

방문해 주세요!

상하이 HD M&E 테크 Co., Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 게트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.우리 공장은 80년 이상의 기계 공구 제조 역사를 가지고 있습니다.최초의 톱니, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다. 그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조업체입니다.기계 도구 제품은 자동차를 포함한다., 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자, 곰팡이 및 기타 산업.고품질과 좋은 서비스 전 세계 고객에게!

우리 공장

SMTCL 고직성 중량 CNC 톱니 HTC80S 하드 레일 구조 CNC 톱니 2

FAQ

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.

Q2. 회사의 주요 제품은 무엇입니까?

우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.

Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?

예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?

우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.

Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹

Q6: 왜 당신 회사를 선택하셨나요?

전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.

Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?

우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?

T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
