원래 장소:
중국
브랜드 이름:
SMTCL
인증:
ISO certification
모델 번호:
VMC850Q

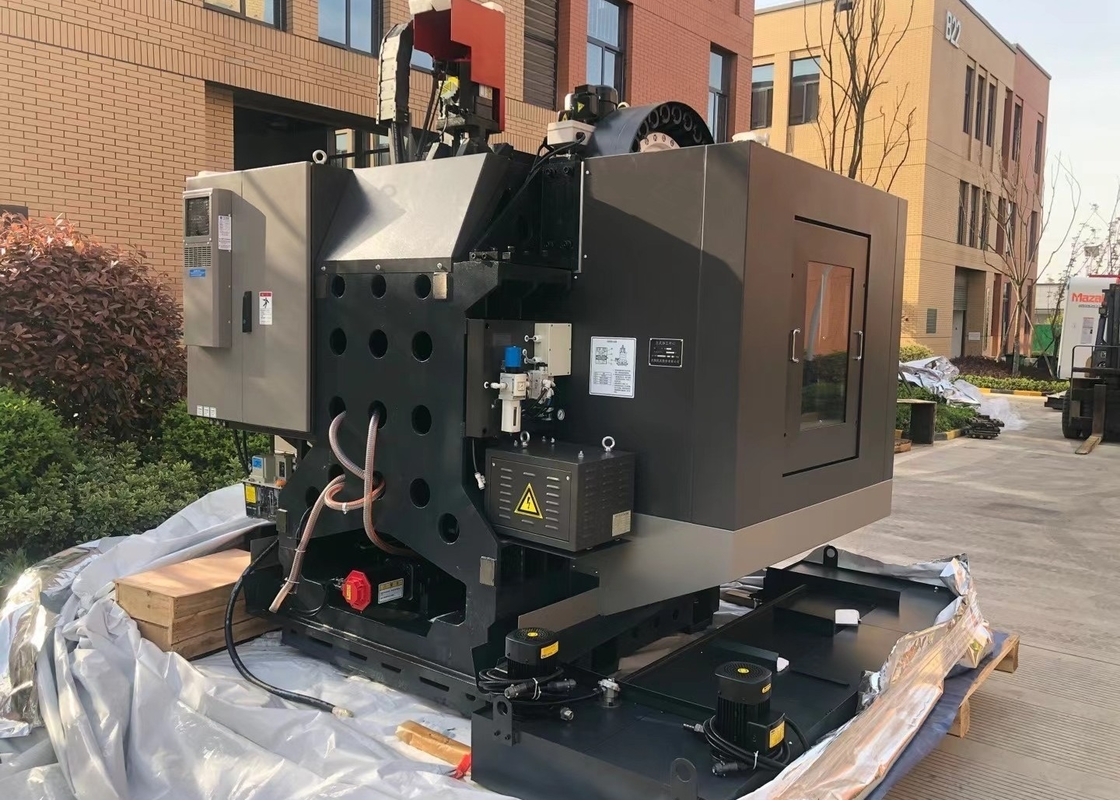

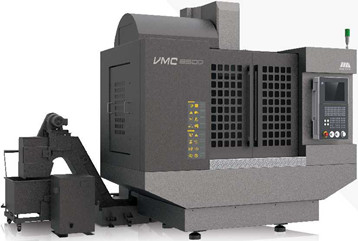

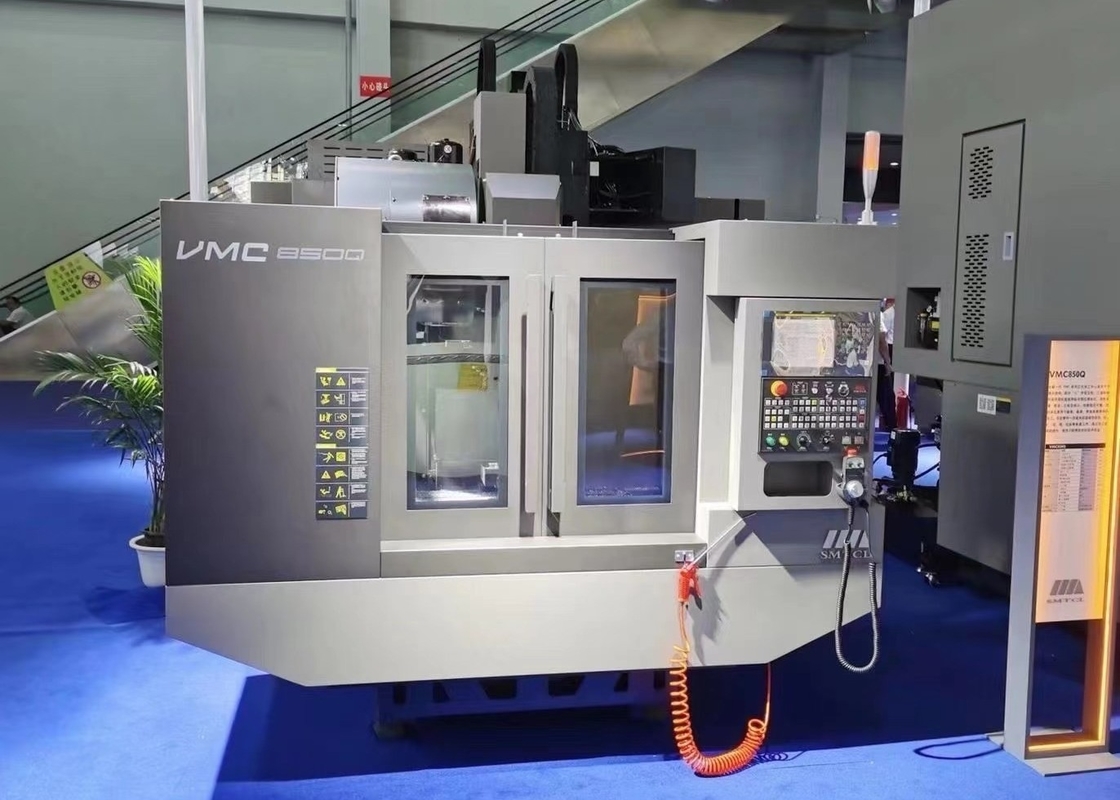

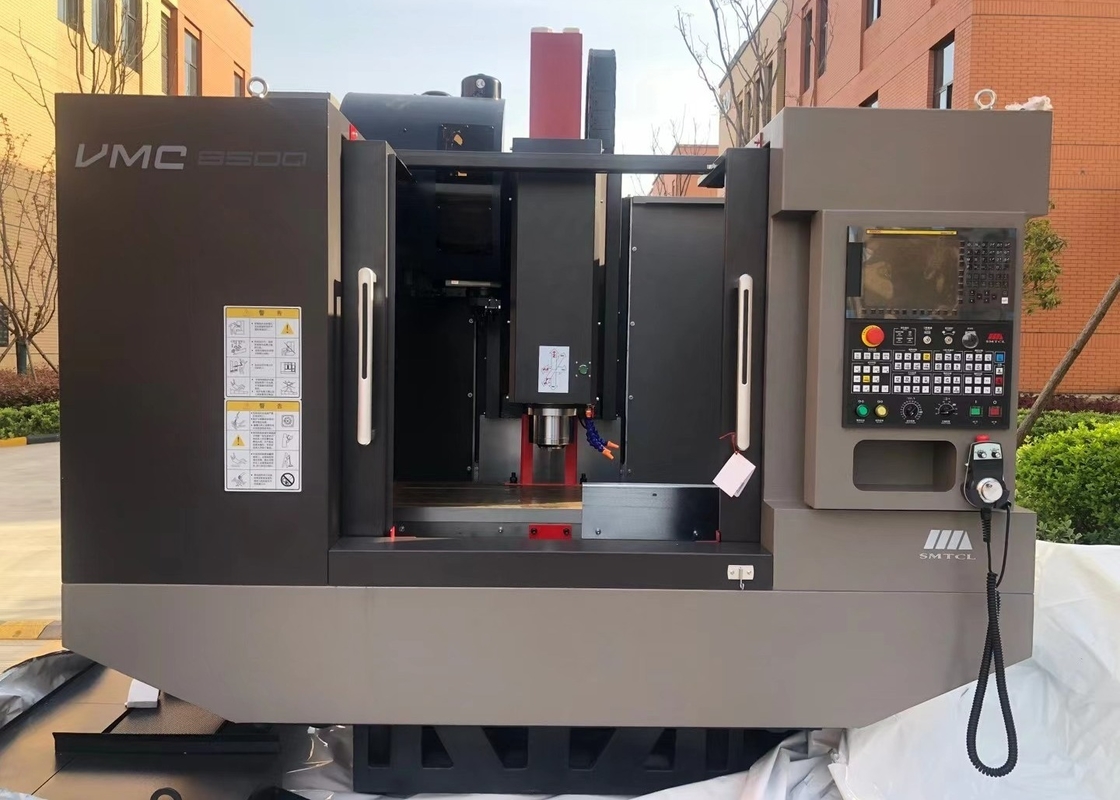

VMC850Q 수직형 머시닝 센터가 수직 후레임 설계를 채택하는 이 새로운 세대, 기계 좋은 회전 정도, 고강도와 優秀級 정밀도 안정을 보증하기 위한 크로스슬라이드 구조, 높은 엄격한 청어 기둥, 인버트된 부등변 4각형 축 상자, 낮은 중력 중심, 높은 엄격한 침대, 세번 주축 롤러 가이드 레일 ; 기계 구조는 단순하고 소형입니다, 건평이 작고 자동 라인의 의회에 도움이 됩니다 ; , 넓히, 2D와 3D 표면 처리를 뚫, 고정밀 기계가공의 통합의 태핑과 다른 절차를 꿰뚫으면서, 평삭면일 수 있습니다. 단순 작동, 고속도와 지적이고 안정적인 고효율.
주요 기술적인 매개 변수 :
| 모델 | VMC850Q | ||
| 능력 | x 축 교통 | 밀리미터 | 850 |
| Y 축 교통 | 밀리미터 | 500 | |
| Z 축 교통 | 밀리미터 | 540 | |
| 테이블 표면에 대한 연장 코 | 밀리미터 | 120-660 | |
| 칼럼 표면에 대한 연장 코 | 밀리미터 | 640 | |
| 작업대 | 테이블 사이즈 (L×W) | 밀리미터 | 1000×500 |
| 테이블 위의 최대 부하 | 킬로그램 | 600 | |
| t-슬롯 사이즈 | 밀리미터 | 18×5 | |
| 축 | 방추 속도 | rpm | 10000 |
| 가늘고 긴 테이프녹화자 / 축 정강이 | 밀리미터 | 7/24 테이프녹화자 | |
| BT40 | |||
| 스핀들 모터 | kw | 7.5/11 | |
| 최고 출력 토오크 | N.m | 35.8/70 | |
| 스핀들 구동 타입 | 동시에 일어나는 이 벨트 | ||
| 공급율 | X,Y,Z 빨리감기 | M/min | 48/48/48 |
| 공급율을 내리는 맥스 | M/min | 20 | |
| A.T.C | 공구 보관 용량 | pc | 아암식 24 |
| 맥스 공구 직경 | 밀리미터 | 150(80) | |
| 맥스 공구장 | 밀리미터 | 250 | |
| 공구 교체 타임즈 지(T-T) | 초 | 2.5 | |
| 정확도 | 위치 결정 정밀도 X/Y/Z | 밀리미터 | 0.008/0.006/0.006 |
| X/Y/Z를 배치하는 반복성 | 밀리미터 | 0.005/0.004/0.004 | |
| 다른 사람 | 전체적 차원(L×WxH) | 밀리미터 | 2400x2650x2700 |
| 순수한 기계 하중 | 킬로그램 | 5800 | |
| 전체 전력 필요 | KVA | 18 | |
표준 :

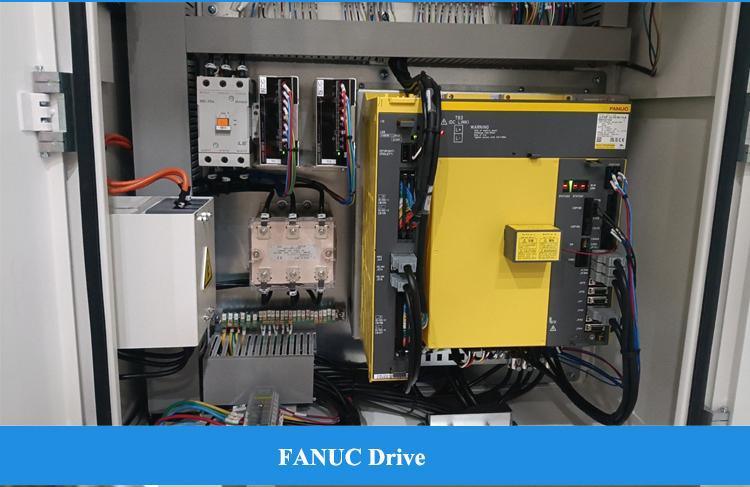

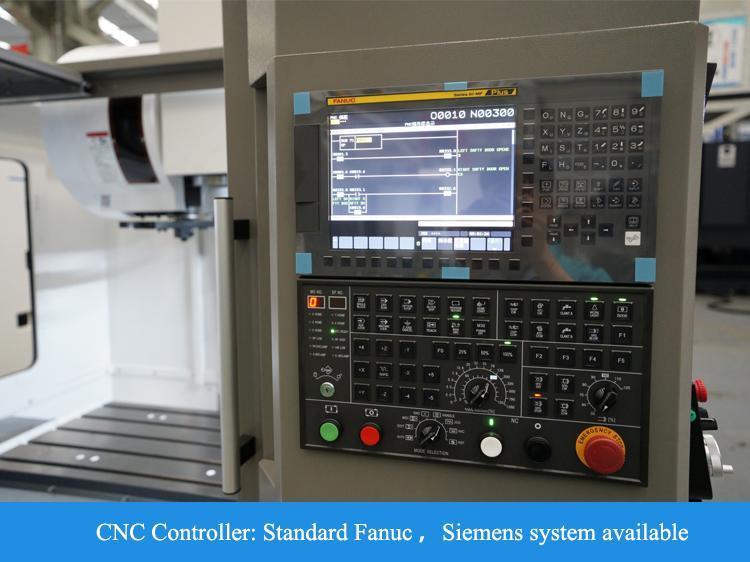

1. 화낙 OI-MF TYPE(5)β 제어 시스템
2. 10000 RPM 축, 벨트는 연결되었습니다

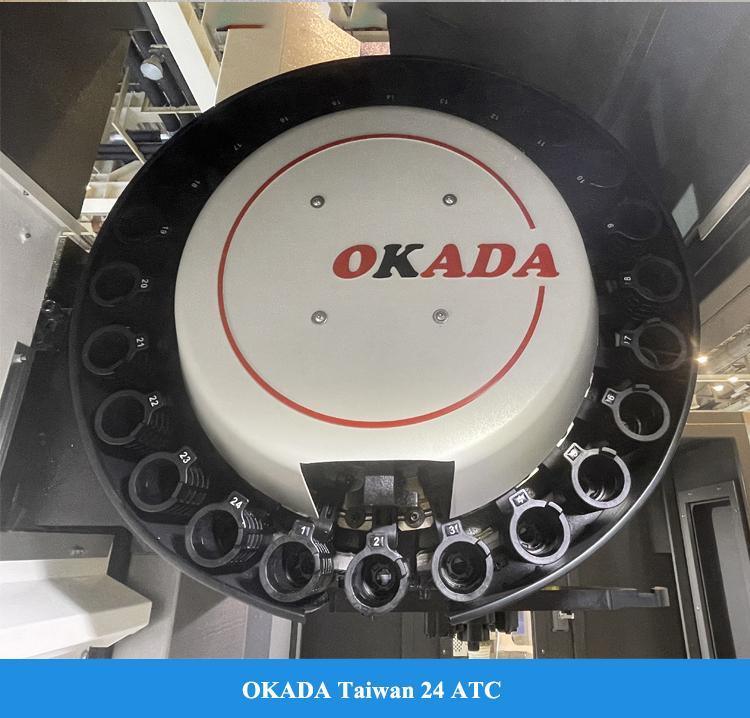

3. 24 디스크 조종자 공구 매거진
4. 저수 탱크 + 베드 빨개지는 칩
5. 클린 에어 총, 작업등, 경고등
선택적입니다 :
1. 화낙 오이-MF TAPE(l)β 제어 시스템
2. 화낙 오이-MF TAPE(l)α 제어 시스템
3.지멘스 828D CNC 시스템

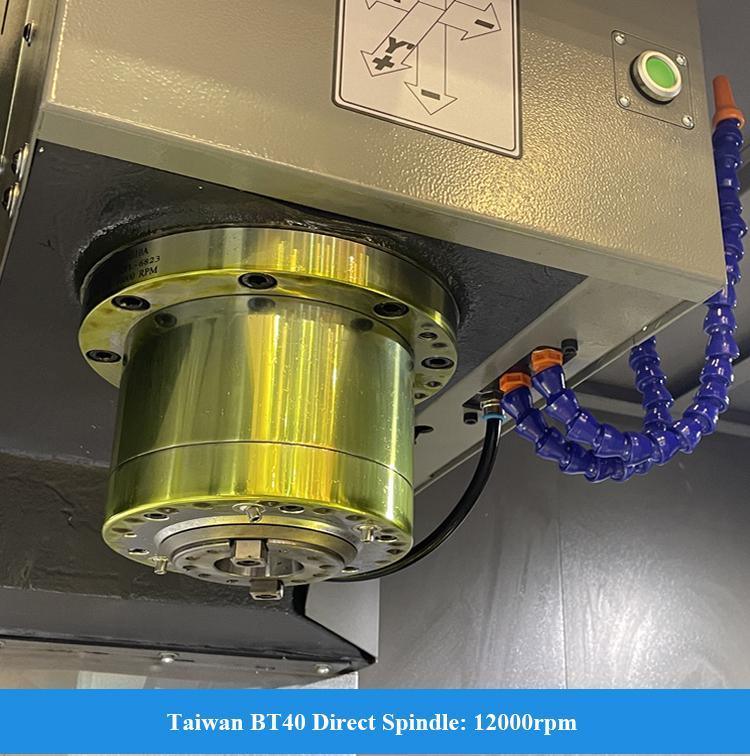

4. 직접적 연결 12000 RPM 기계적 축
24000 자동화 스핀들인 5.16000 RPM

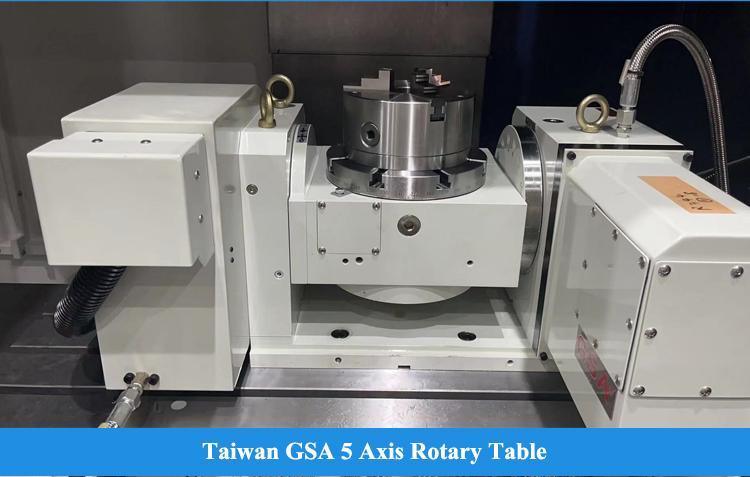

6. 4번째 주축 턴테이블
7. 냉각 내부 2MPa, 3MPa,5MPa,7MPa
8.원유수분분리

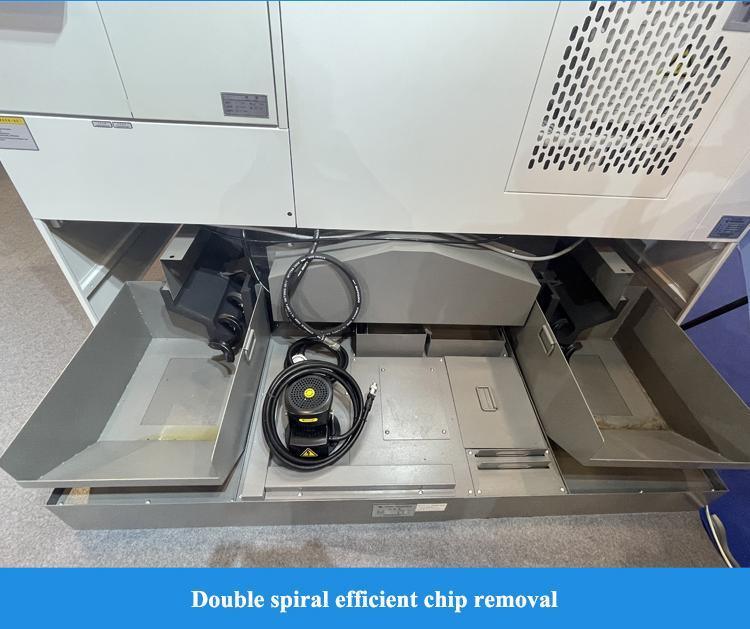

9. 체인 칩 제거제
10.깨끗한 물 총
11. 도구와 제조 공정에 있는 제품 점검
12 자동문
13. 안전문 장치
14. 전기 캐비넷과 에어콘
구조 장점 :
단순 구조와 우수한 성능

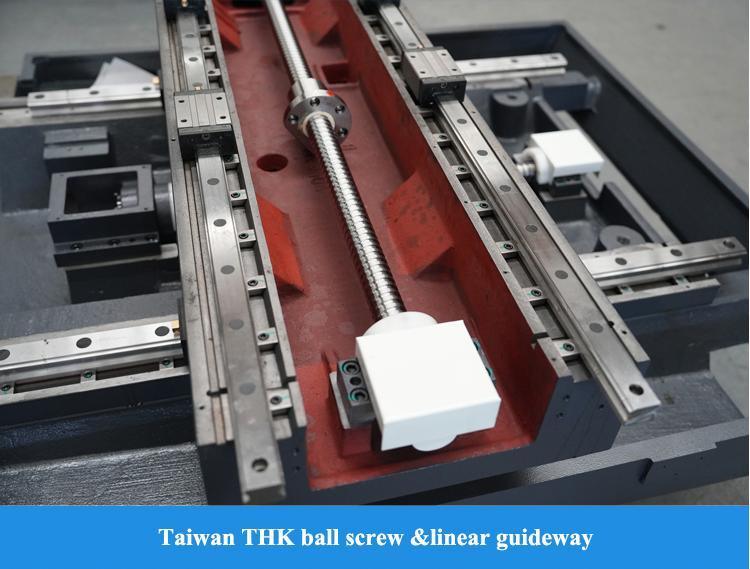

리드 스크루 : 미리 그립니다
3축 리드 스크루는 고정된 두 말의 설치 방법을 채택하고 40개의 대직경고 정밀도 볼 스크류로, 최고 응답 속도와 위치 결정 정밀도가 사전 확장된 치료에 의해 획득될 수 있습니다.
비 가이드 레일 : 롤러
롤러 선형 가이드 레일은 베어링 캐패시티를 증가시키고 기계 공구의 전제 강성과 신뢰성을 강화하기 위해 3 감원으로 선택됩니다. 리니어 가이드는 기계 가공 정확도를 보증하기 위해 고속도에 있는 작은 진동과 저속도에 있는 어떤 크롤링도 가지고 있지 않습니다.
Ｃ 축 : 10000 RPM
10000 RPM 고속도 축, 지탱하는 것고 정밀도, 고강도와 함께, P4 특수 베어링을 수입했습니다 ; 주축은 공장을 떠나기 전에 동적 평형 컬렉션 테스트를 통과했습니다.
Ｄ 회전부의 축받치개 : 고강도
고강도 구조 축 박스 설계가 기계 공구의 절삭력을 향상시키고, 부품의 기계 가공 정확도와 표면가공도를 보증하기 위해, 효과적으로 축의 진동을 감소시킵니다.
Ｅ 기둥 : 헤링본형（착유실）
고전적 인간 유형 구조가 단단하고 안정적이어 효과적으로 가공 안정성과 하중-지지 용량을 고속도 변위로 유지합니다.
Ｆ 베드 : 큰 경사
큰 경사각 침대가 효과적으로 잔해의 제거를 장려합니다. 베드의 인테리어는 박스-타입 구조설계를 채택하며, 그것이 효과적으로 제품의 강성과 안정을 향상시키면서, 강하고 믿을 만합니다.
