수평 CNC 선반 가공 센터 12 스테이션 경사 베드 구동 공구
제품 세부 정보
| 제품 이름: | HTCT4CM 경사 침대 CNC 회전 센터 | 침대 위의 최대 직경 ：: | ∅720//720/∅720/∅720mm |
|---|---|---|---|
| Maximun 절단 길이 ：: | 450/950/1500/2500mm | 최대 절단 직경 ：: | 420 밀리미터 |
| 슬라이드의 최대 회전 직경 ：: | 500 밀리미터 | 스핀들 홀 직경 ：: | 80mm |
| 통행 막대의 최대 직경 ：: | 65 밀리미터 | 스핀들 속도 범위 ：: | 35 min3000R/분 |
| 메인 모터 15 분 / 연속 ：: | 22/30 kw | 표준 도구 터렛 유형 ：: | 수평 구동 도구 터렛 12 스테이션 |
| 강조하다 |
CNC 회전 센터,12 스테이션 CNC 선반 가공 센터,수평형 터닝센터 |
||
제품 설명

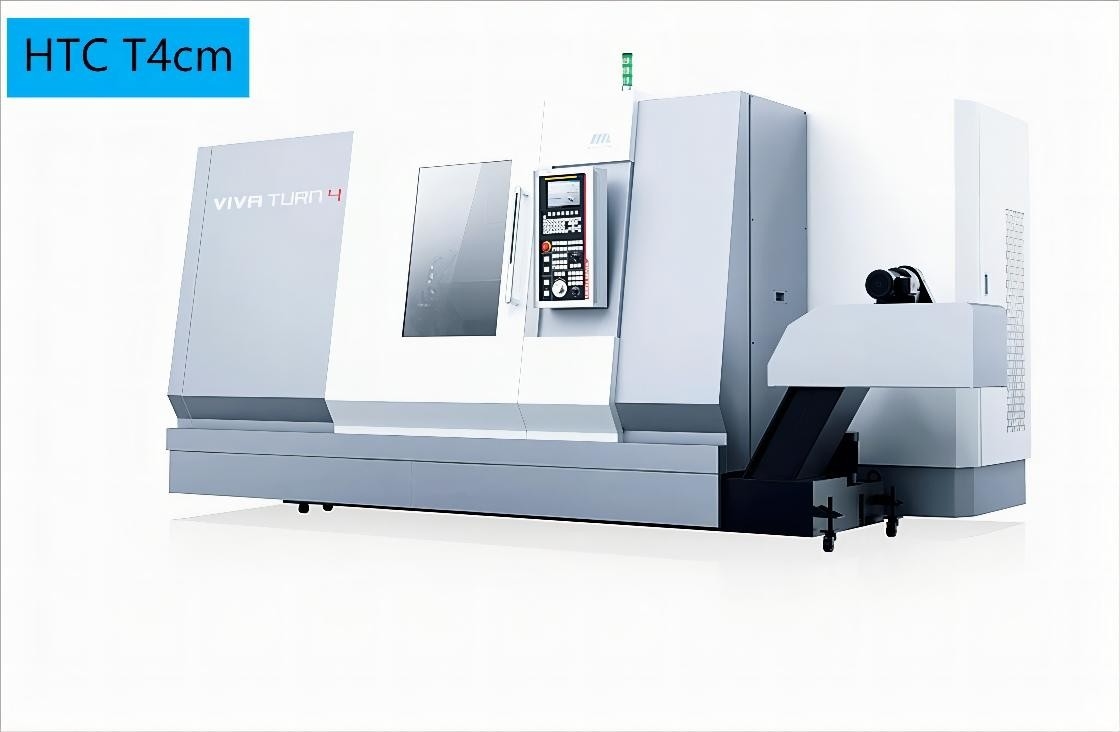

수평 구동 공구 터릿 12개 스테이션 HTCT4Cm 슬랜트 베드 CNC 선반
제품 설명
T4Cm CNC 선반은 독일 현지 설계를 기반으로 설계 및 생산된 신제품으로, 수평 CNC 선반 설계에 대한 우리 공장의 다년간의 경험과 시장 및 개발 요구 사항을 결합했습니다. 이 제품은 초고정밀도와 안정성, 고강성 구조 및 고출력 고토크 스핀들을 갖추고 있어 고부하 절삭 요구 사항을 충족하여 고객이 고효율과 저비용의 수익을 얻을 수 있도록 합니다.
주요 기술 매개변수
| 항목 | 단위 | T4Cm | |
| 베드 위 최대 스윙 직경 | mm | ∅720/∅720/∅720/∅720 | |
| 최대 절삭 길이 | mm | 450/950/1500/2500 | |
| 최대 절삭 직경 | mm | 420 | |
| 슬라이드 위 최대 선삭 직경 | mm | 500 | |
| 스핀들 노즈 | A2-8 | ||
| 스핀들 구멍 직경 | mm | 80 | |
| 관통 바 최대 직경 | mm | 65 | |
| 스핀들 속도 범위 | r/min/Nm | 35〜3000 | |
| 주 모터 15분 / 연속 | kW | 22/30 | |
| 표준 척 직경 | 인치 | 10 | |
| X/Z축 급속 이동 속도 | m/min | 30/30,30/30,30/20,30/12 | |
| X축 이동 거리 | mm | 280 | |
| Z축 이동 거리 | mm | 570/1070/1570/2570 | |
| 심압대 스핀들 테이퍼 | 모스 | 5# | |
| 심압대 본체 스트로크 | mm | 450/850/1200/2200 | |
| 심압대 슬리브 스트로크 | mm | 150 (1000/1500/2500 사양) |
|
| 표준 공구 터릿 유형 | 수평 구동 공구 터릿 12개 스테이션 | ||
| 공구 크기 | 외부 공구 | mm | 25x25 |
| 보링 바 직경 | mm | ∅40 | |
| 가공 정밀도 | IT6 | ||
| 위치 정확도 | X축 | mm | 0.01 |
| Z축 | mm | 0.015/0.015/0.02/0.035 | |
| C축 | mm | 48'' | |
| 반복 위치 정확도 | X축 | mm | 0.005 |
| Z축 | mm | 0.007/0.007/0.013/0.02 | |
| C축 | mm | 24'' | |
| 최대 작업 부하 | 디스크 유형 | kg | 200 |
| 샤프트 부품 | kg | 600;800 | |
| 기계 중량 | kg | 6000/7500/9500/12000 | |
| 공작 기계 길이 × 너비 × 높이 | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
FAQ
Q: 왜 우리 기계를 선택해야 합니까?
A: 1 . 경쟁력 있는 가격의 고품질
2 . 20년 수출 경험
3 . CE, ISO 인증서
4 . 24시간 온라인 서비스 (전화, Skype, WhatsApp)
6 . 12개월 품질 보증
Q: 소량으로 시작할 수 있습니까? MOQ는 무엇입니까?
A: 모든 수량의 주문을 수락할 수 있습니다. MOQ는 1대입니다.
Q: QC 또는 안전 표준이 있습니까?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: 기계 작동 방법을 어떻게 배울 수 있습니까?
A: 작동 교육 비디오 및 지침, 심지어 엔지니어도 사용할 수 있습니다.
