수평 턴링 센터 HTC30Hm 수평 12 스테이션 파워 타워 CNC 턴링 턴 머신
제품 세부 정보
| 상표: | SMTCL | 이름: | CNC 터닝센터 |
|---|---|---|---|
| 맥스. 스윙지름 (밀리미터): | 420mm | 맥스. 회전하는 길이: | 450mm |
| 최대. 스핀들 속도: | 4500rpm | 스핀들 보어: | 65mm |
| 스핀들 모터 파워 (KW): | 9/11 | 스핀들 노즈 유형: | A2-6 |
| 강조하다 |
CNC 터닝센터,슬랜트 타입 CNC 터닝 센터 기계,비스듬한 베드 CNC 선반 |
||
제품 설명

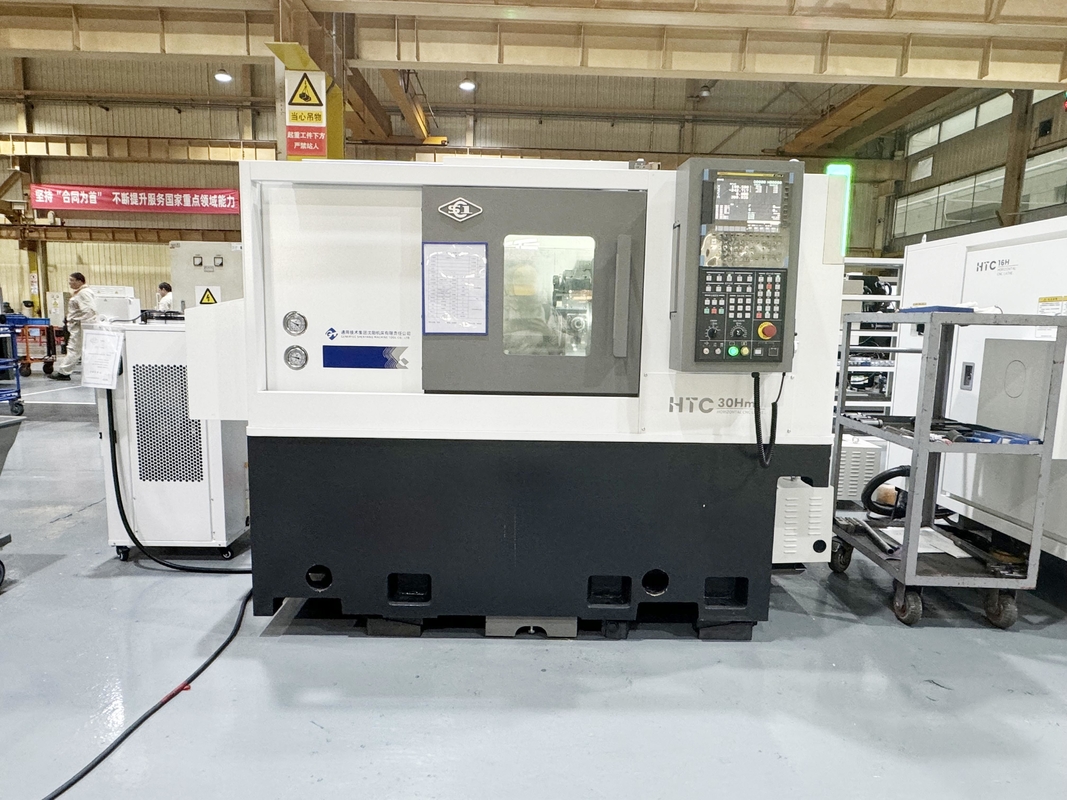

SMTCL 수평 턴링 센터 HTC30Hm 수평 12 스테이션 파워 타워 CNC 턴링 턴 머신

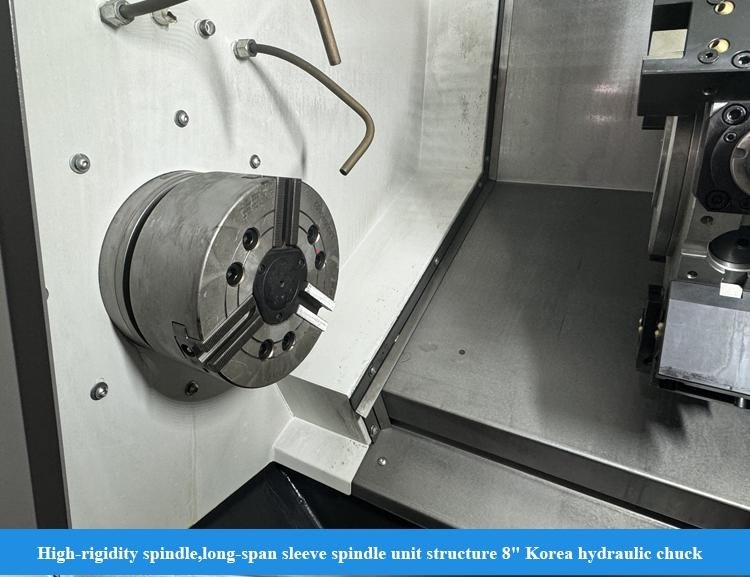

HTC30Hm 수평 회전 센터는 전체 기울기 침대 구조를 채택하고 있으며 뛰어난 절단 성능을 갖춘 큰 스펜과 고직성 스핀드를 갖추고 있습니다.리드 스크루의 과학적 선사진 구조는 높은 처리 정밀도와 좋은 안정성을 가진 전체 기계전체 기계의 레이아웃은 합리적이고 바닥 면적은 작습니다. 단일 기계 자동 처리 단위는 자동 포착, 로딩, 로딩을 완료 할 수 있습니다.가공 과정에서 작업 조각의 가공 및 절단, 그리고 회전 장치의 구성은 작업 조각의 전체 순서 처리를 실현 할 수 있습니다.자동화 장치의 적용은 노동 비용을 크게 절약하고 생산 효율성을 향상시킬 수 있습니다., 특히 소형 및 중형 부품의 대량 고 정밀 처리에 적합합니다. 주로 자동차, 베어링 및 기타 산업에 사용됩니다. 그것은 스레드의 내부 및 외부 표면을 돌릴 수 있습니다.활셰프트 및 디스크 부품에 대한 뿔 및 회전 몸. 동시에 처리 효율을 향상시키기 위해 드릴링, 프레싱 및 터핑과 같은 통합 처리를 실현 할 수 있습니다.
- 주요 기계는 전체 기울기 침대 구조를 채택하고, 큰 스핀, 높은 딱딱성 스핀을 갖추고, 우수한 절단 성능을 가지고 있습니다.
- 자동으로 잡을 수 있습니다, 공급, 로드 카드, 가공, 절단; 회전 장치는 작업 조각의 전체 순서 가공을 실현하도록 구성되었습니다.
- 가닥의 샤프트, 디스크 부분, 활, 피침 및 기타 내부 및 외부 표면 회전 및 통합 드릴링, 프레싱, 터핑 및 기타 처리 기능을 실현 할 수 있습니다.처리 효율을 향상.
세르보 모터는 결합을 통해 공 나선에 직접 연결되어 중간 링크를 줄이고 간격없는 전송을 달성합니다.X와 Z축 가이드 레일은 높은 딱딱성을 보장하기 위해 수입 선형 롤링 가이드 레일을 채택, 좋은 동적 성능과 정확성, 운영 속도를 높이고 생산 효율성을 향상시킵니다.

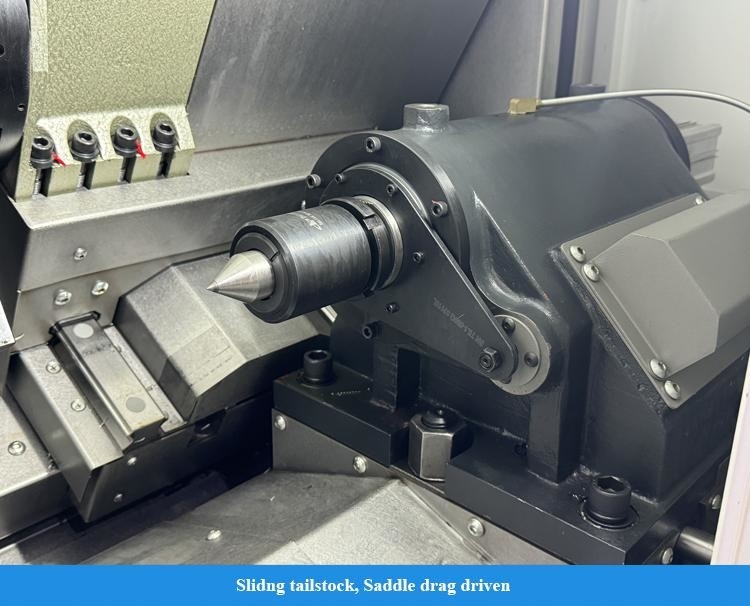

톱 스톡은 선택적으로 세로 드라이브 방식으로 움직일 수 있습니다.정밀하게 제어하고 가속 속도를 조정하고 가공 요구 사항에 따라 작동 클램핑 힘을 조정 할 수 있습니다., 꼬리 스톡이 빠르게 작업 조각에 접근하고 충격없이 단단히 할 수있게하고, 단단히하는 위치에 대한 실시간 피드백을 제공 할 수 있습니다.상단과 하단으로 갈라진 꼬리줄을 채택합니다.,정확성을 쉽게 조정하고 유지보수 효율성을 향상시킵니다.
X축은 이중 고정된 지지 구조를 개발하고 사전 스트레칭 나사를 사용하여 사전 스트레칭 변형과 온도 상승 변형을 효과적으로 상쇄합니다.그것은 스ikulu의 온도 상승을 줄이기 위해 특별한 밀폐 구조와 협력, 따라서 높은 정밀도와 기계 도구 공급 안정성 높은 정밀도를 달성
선택적인 Y축 구성, BMT 가동 탑, 고 정밀 C 축 구조 및 다양한 가동 도구 보유기와 결합하여, 한 번 설치로 복잡한 표면 처리를 실현 할 수 있습니다.

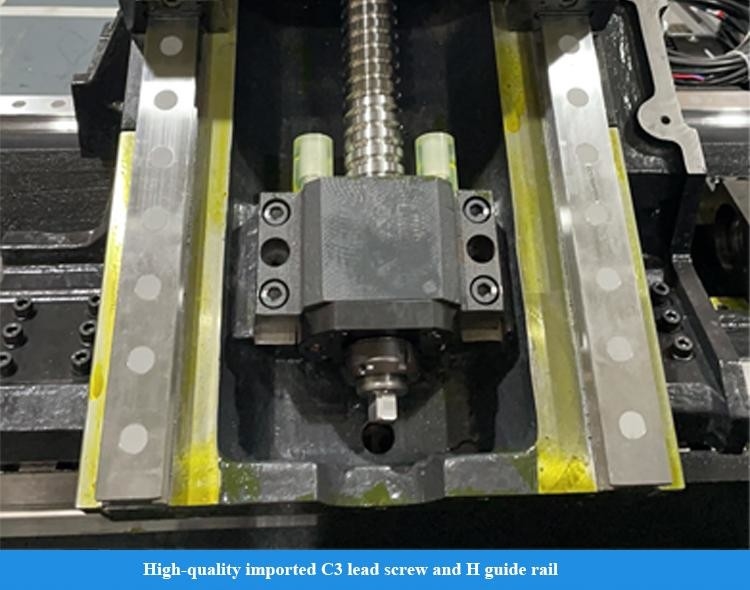

고품질의 수입 C3등급 스퀴와 H등급 가이드 레일을 사용하며, 우수한 작동 정확성을 달성하기 위해 직접 서보 모터로 구동됩니다.
가이드 레일 스프랜드는 합리적으로 커지고, 모션 시스템 구조는 최적화됩니다.그리고 침대 샐러의 주체는 중요한 구성 요소의 전반적인 딱딱성을 보장하기 위해 활 모양으로 설계되었습니다..

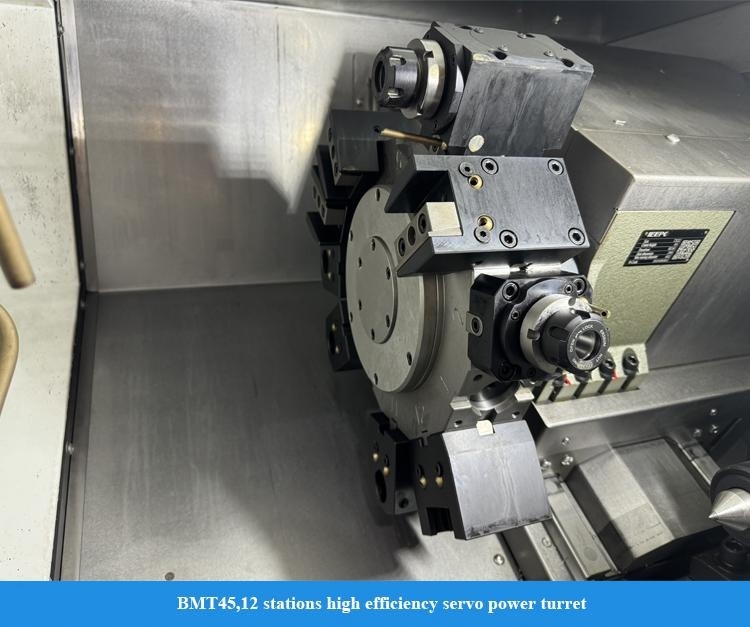

표준 BMT 인터페이스, 높은 경직성 연결; 도구는 신뢰할 수있는 전송과 낮은 실패율을 가진 DIN1809 인터페이스를 통해 구동됩니다. 드라이브 모터는 측면에 장착되어 구조가 작습니다.;고밀도의 C축과 브레이크 장치가 장착되어 고효율의 턴, 프레싱 및 드릴링의 통합 처리 효과를 달성합니다.
옵션 내부 냉각 도구 홀더와 도구 센터에서 물 출구 내부 구멍 가공 중에 효율적인 칩 제거를 실현하고 처리 품질을 보장
작업 조각 재료: HT200
도구 모델: Ф20 평면 어깨 프레싱 커터
냉각 상태: 물 냉각
구동 도구 뚫기 용량
작업 조각 재료: HT200
도구 모델: Ф16 트위스트 드릴
냉각 상태: 물 냉각
|
프로젝트
|
단위
|
HTC30Hm
|
|
맥스, 자르고 있어
|
mm
|
Φ250
|
|
최대 절단 길이
|
mm
|
450
|
|
맥스, 침대에 헤엄치고 있어
|
mm
|
Φ420
|
|
최대 수영 다이어트 슬라이드
|
mm
|
Φ280
|
|
스핀들
|
|
|
|
스핀드 코 모델
|
|
A2-6
|
|
앞 베어링 내부 다이어
|
mm
|
100
|
|
스핀드 톱니와 구멍 크기
|
|
1:20Φ70
|
|
스핀들 구멍의 다이아몬드
|
|
Φ65
|
|
맥스. 바 디아.
|
mm
|
Φ50
|
|
표준 차크 다이어.
|
인치
|
8
|
|
스핀드 속도 범위
|
r/min
|
4500
|
|
스핀드 등급 토크
|
제1항
|
110 ((769r/min)
|
|
스핀드 맥스. 토크
|
제1항
|
180 ((576r/min)
|
|
주 엔진 출력 전력 연속 15분
|
kW
|
9/11
|
|
X/Z 축
|
|
|
|
X/Z 축 빠른 이동
|
m/min
|
30
|
|
X축 이동
|
mm
|
140
|
|
Z축 이동
|
mm
|
500
|
|
Tailstock
|
|
|
|
꼬리동물 여행
|
mm
|
300
|
|
Tailstock 드라이브 방법
|
|
썰매 견인
|
|
꼬리잡이 장갑 여행
|
mm
|
100
|
|
Tailstock sleeve dia. 꼬리 스톡 장갑.
|
mm
|
Φ100
|
|
꼬리 톱니 톱니 구멍
|
모스 문자
|
MT-5
|
|
타워
|
|
|
|
타워 타입
|
|
수평 12역 전력탑
|
|
중앙 높이
|
mm
|
80
|
|
타워 인덱싱 반복 위치 정확성
|
세크.
|
± 16
|
|
도구 크기
|
mm
|
25
|
|
가까운 도구를 선택할 수 있다면
|
|
네
|
|
전동기구 보유기 인터페이스
|
|
BMT45
|
|
최대 굴착 용량
|
mm
|
14 x 0.15
|
|
최대 밀링 용량
|
mm
|
12*8*45
|
|
최대 터킹 용량
|
mm
|
M10*15
|
|
다른 것
|
|
|
|
스핀들 중심과 바닥 사이의 거리는
|
mm
|
926
|
|
도구 기계의 순량
|
1kg
|
3500
|
|
전체 차원 (LxWxH)
|
mm
|
2295*1680*1650
|
|
참고: 테이블에 표시된 매개 변수는 참고용입니다. 변경 사항이 있을 경우 실제 제품을 참조하시기 바랍니다.
|
||
- 고품질의 기계를 받을 수 있도록
- 모든 부품이 검사되어야 합니다.
- 100개 이상의 생산 과정 제어
- 200개 이상의 검사 항목
- 각 기계의 샘플 처리
- 출산 전 72시간 시험 실행
- ◆ 최고 품질 의 감각, 고객 의 요구 가 우선
- ◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
- ◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
- ◆ 안정 하고 성숙 한 공급 시스템
- ◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
- ◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
- ◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
SMTCL와 SYMG 그룹80년 이상의 역사를 가지고 있습니다. 최초의 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
-
Q1. 당신은 무역 회사 또는 제조 회사입니까?
우리는 제조 회사입니다.
-
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
-
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
-
Q4: 보증 조건은 무엇입니까?
우리는 기계의 화물표 날짜부터 12개월 동안 결함이 있는 부품을 교체할 것입니다.
-
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹 -
Q6: 왜 당신 회사를 선택하셨나요?
개발, 설계, 제조, 전체 생산 과정의 조립에서 온 제품들은 공장들 사이에 이루어집니다. 완벽한 생산 체인입니다. 가장 신뢰할 수 있는 보증입니다.
-
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
-
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
