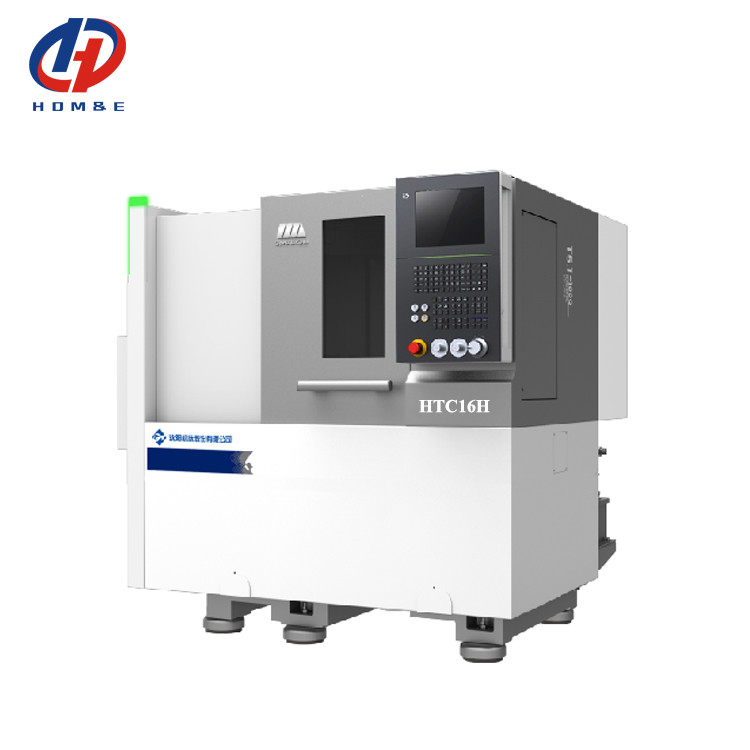

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

작은 부품 가공 CNC 톱니

수평 CNC 톱니

8 스테이션 수평 CNC 톱니

원래 장소:

중국

브랜드 이름:

SYMG SMTCL

인증:

ISO certification

모델 번호:

HTC16H

저희와 연락

인용 을 요청 하십시오

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

제품 세부 정보

Product name:

HTC16H Horizontal Slant Bed CNC Lathe

Max. cutting length:

160mm

맥스. 절단 직경:

160 밀리미터

최대 윙 지름:

420mm

맥스. 하락 에 스윙지름:

160 밀리미터

스핀들 헤드의 타입:

A2-5

Spindle bore diameter:

ø56

Spindle speed range:

6000 r/min

Main motor power:

11/KW (15 minutes/ continuous)

Standard chuck diameter:

6 inch

작은 탑의 표준식:

수평 8개의 도구 스테이션

지불 및 배송 조건

최소 주문 수량

1 세트

가격

협상 가능

포장 세부 사항

나무 케이스, 주석 트렁크, 기타 항해에 적합한 포장

배달 시간

30-45일

지불 조건

T/T, L/C, 웨스턴 유니온

공급 능력

달 당 30 세트

관련 상품

좋은 가격 SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 온라인으로

비디오

SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트

가장 좋은 가격 을 구하라

좋은 가격 SMTCL CNC 톱니 프레싱 머신 콤보 T5.2-500Q 스윙 직경 560mm Fanuc 슬랜트 베드 CNC 톱니 온라인으로

비디오

SMTCL CNC 톱니 프레싱 머신 콤보 T5.2-500Q 스윙 직경 560mm Fanuc 슬랜트 베드 CNC 톱니

가장 좋은 가격 을 구하라

좋은 가격 SMTCL CNC 톱니바퀴 작은 크기 부품 처리 T5.1-500Q 정밀 금속 CNC 슬랜트 베드 톱니바퀴 온라인으로

비디오

SMTCL CNC 톱니바퀴 작은 크기 부품 처리 T5.1-500Q 정밀 금속 CNC 슬랜트 베드 톱니바퀴

가장 좋은 가격 을 구하라

좋은 가격 SMTCL CNC 라트 T5.2-1000Q 턴 및 프레싱 컴보 Y 축 타입 턴 센터 금속 슬랜트 베드 CNC 라트 온라인으로

비디오

SMTCL CNC 라트 T5.2-1000Q 턴 및 프레싱 컴보 Y 축 타입 턴 센터 금속 슬랜트 베드 CNC 라트

가장 좋은 가격 을 구하라

저희와 연락

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트 0

제품 설명:

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트

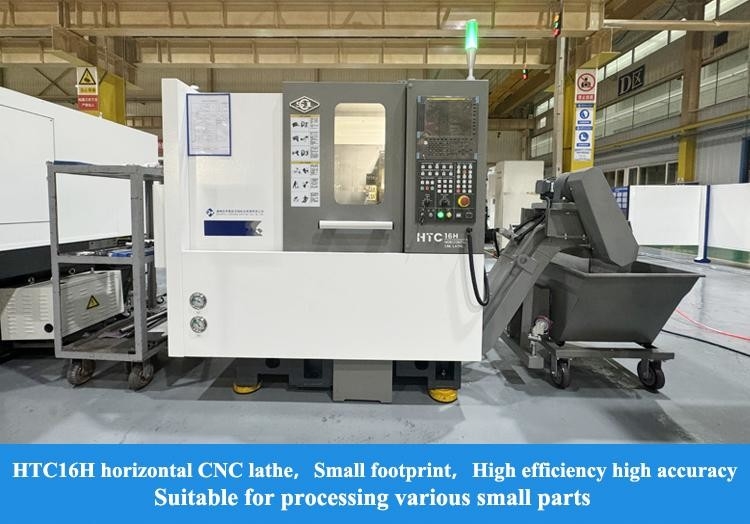

HTC16H 시리즈 수평 CNC 턴은 다양한 디스크 및 샤프트 부품을 처리하기에 적합하며 다양한 스레드, 원형 활, 피침 및 회전 몸의 내면과 외부 표면을 돌릴 수 있습니다.작은 면적, 높은 가공 정확성, 특히 자동차, 전자, 항공, 군사, 비철금속 가공 및 다른 산업에 적합, 회전 부품을 효율적으로,대량, 고 정밀 처리.

제품 특징:

1높은 정밀도

* 피드 셰프트 압력 구조

* 고 정밀 C3 공 나사

* 전체 기계의 열 안정성 구조

2효율적

* 스핀드 속도 5000rpm

* 두 축 빠른 전환 30m/min

* 고효율의 서보 컷 타워

3높은 성능

* 작은 발자국

* 화학 공정 표준

* 엄격한 검사 기준

구조적 특징:

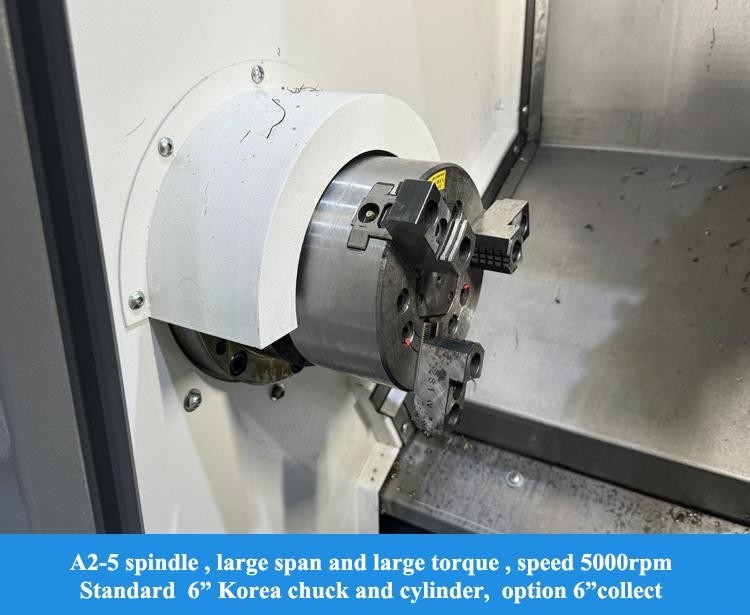

*고품질 수갑 스핀드 단위

수입 베어링, 큰 사이즈 베어링 범위를 채택, 높은 딱딱성, 높은 토크, 높은 정밀도, 쉬운 설치 및 유지 보수 요구 사항을 충족.중요한 관절 표면은 스크래핑 프로세스를 실현하고 접촉 경직성을 보장하기 쉽습니다.대칭적인 헤드 스톡 구조는 열 변형의 제어성을 향상시킵니다.

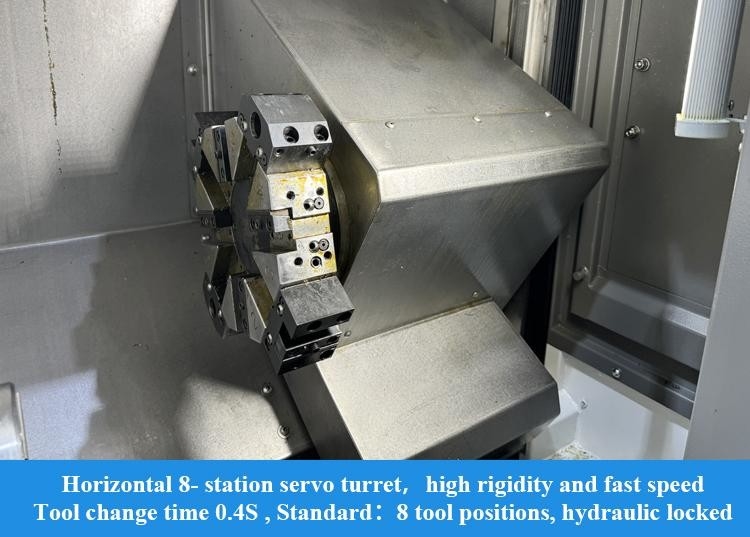

*세르보 타워

세르보 모터는 절단 머리의 정확한 회전을 제어하는 데 사용되며 인접 역의 도구 변경은 0.4s 만 필요합니다. 이는 빠르고 처리 효율이 높습니다.트리플 디스크 구조, 수압 잠금, 완전한 딱딱함.

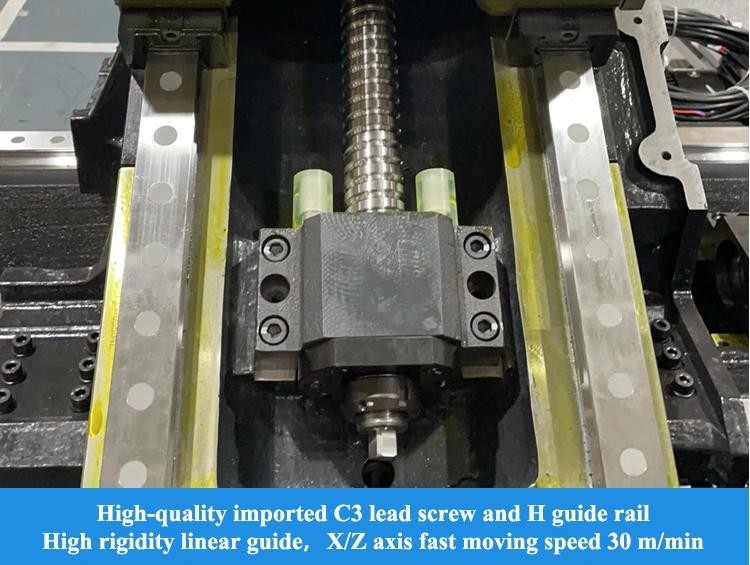

*사료 구조

선형 안내 레일은 안내 레일의 딱딱함, 안정성 및 수명을 최적화하기 위해 사용되며 두 축은 30m/min로 빠릅니다.그리고 처리 효율은 더 높습니다 X축은 정밀도에 온도의 영향을 줄이고 가공 정확성의 안정성을 향상시키기 위해 전 팽창 구조를 채택합니다.;

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트 1

산업 적용:

HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe기계 도구는 경제적이고 효율적이며 에너지 절감, 높은 위치 정확성 및 간편한 유지보수와 같은 특징을 가지고 있습니다.그리고 자동차와 같은 산업의 소규모 부품의 회전 기계제공에 대한 첫 번째 선택 제품입니다.하드웨어와 전자제품 등

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트 2

제품 파라미터:

부문		단위	HTC16H ((Q)
최대 회전 지름		mm	Φ 160
최대 회전 길이는		mm	160
침대 위의 최대 스윙 지름		mm	Φ 420
슬라이드 위의 최대 스윙 지름		mm	Φ 160
스핀들	스핀드 코 타입		A2-5
	앞 베어링 내부 지름	mm	Φ 90
	스핀드 톱니와 구멍 크기		1:20; Φ 62
	스핀들 구멍의 지름	mm	Φ 56
	막대 최대 지름	mm	Φ44
	표준 턱 크기	인치	6
	최대 스핀드 속도	r / min	5000
	스핀드 등급 토크	Nm	35 (2000r / min)
	스핀드 최대 토크	Nm	70 (1500r / min)
	주력 모터 출력 전력 연속/ 15분	kW	7.5 / 1 1
두 축	X/Z 축 급속한 경사 속도	m/min	30
	X축 이동	mm	145
	Z축 이동	mm	205
툴 타워	도구탑 종류		수평 8역의 서보 툴 홀더
	도구탑 중앙 높이	mm	63
	도구 타워 인덱싱 반복 위치 정확성	세크.	± 16
	도구 디스크에서 도구를 선택할 수 있다면		네
냉각 및 칩 제거	냉각 펌프 압력	바	1.5
	냉각 펌프 흐름	L/min	30
	물탱크 용량	L	70
	칩 컨베이어 양식		연쇄판 종류
다른 것	침대 바닥에서 스핀드 중심 거리	mm	926
	도구 기계의 순량	1kg	2600
	전체 전력	kVA	23
	도구 기계의 차원 (길이 x 너비 x 높이)	mm	1750 × 1580 × 1650

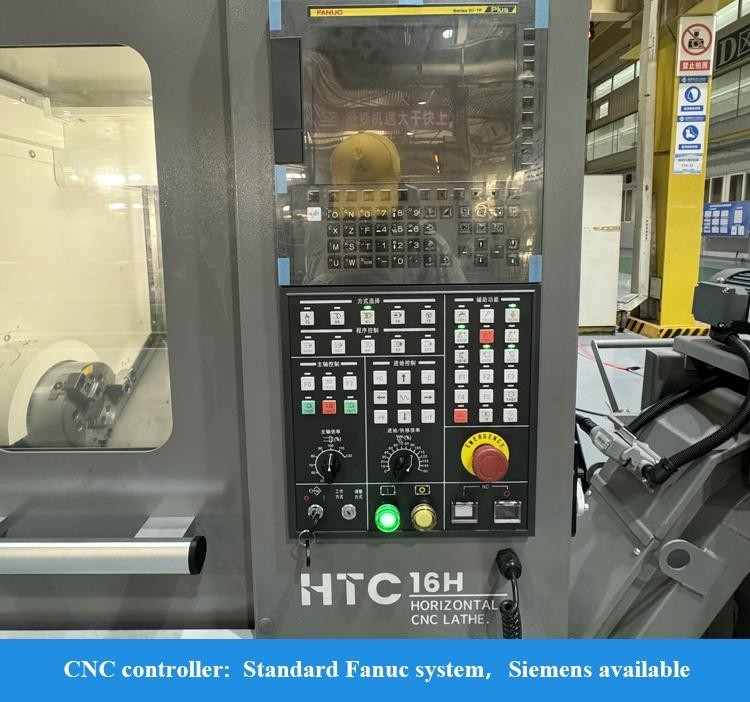

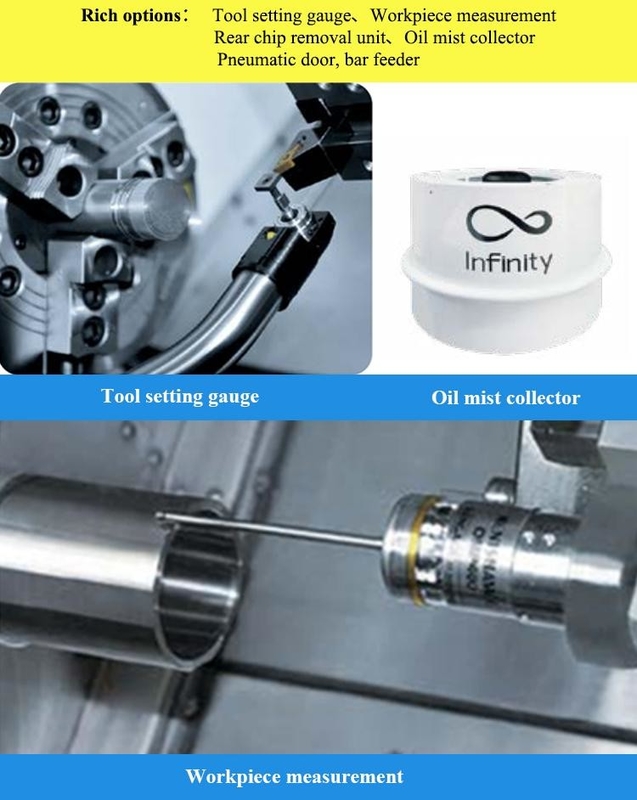

표준 구성: 1,FANUC-0i-TF 플러스 (5) 시스템 (H/S 시리즈) 2,GSK988TA 시스템 (Q 시리즈) 3"수갑형 스핀들" 4홀 턱 오일 실린더 58역의 서보 툴 캐리		선택적 구성: 1시멘스 시스템 2도구 설정 가이드 312 역의 서보 도구 캐리 4"작품의 측정" 5"전기장비차" 6오일 안개 수집기 7후면 칩 제거 장치 8도구 손상 감지 9"공압문"

테스트 항목		국가 표준	공장 표준
가공된 작품의 정확성		IT6	IT6
가공된 작품의 둥글기		00.005mm / F3 2mm	0.00 2mm / Ф40mm
가공된 작품의 일관성		0.015 mm / 1 05 mm	00.008mm / 1 12 0mm
가공된 작품의 평면성		0.015mm / Ф 12 0mm	00.06mm / F 100mm
가공된 작품의 표면 거칠성		Ra 1.6μm	라 1.25μm
위치 정확성	X축	00.022mm	00.008mm
위치 정확성	Z축	00.022mm	00.008mm
위치 정밀도를 반복한다	X축	00.006mm	00.004mm
위치 정밀도를 반복한다	Z축	00.006mm	00.004mm

우리 서비스:

고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.

2100개 이상의 생산 프로세스 제어

3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행

우리 를 선택 하는 이유:

◆ 최고 품질 의 감각, 고객 의 요구 가 우선
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다

우리 에 관한 것:

방문해 주세요!

상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.

SMTCL와 SYMG 그룹80년 이상의 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!

SMTCL 소부품 가공 HTC16H 금속 슬랜트 베드 CNC 라트 8 스테이션 수평 CNC 라트 4

우리 공장:

FAQ:

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.

Q2. 회사의 주요 제품은 무엇입니까?

우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.

Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?

예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?

우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.

Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹

Q6: 왜 당신 회사를 선택하셨나요?

전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.

Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?

우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?

T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
