원래 장소:
중국
브랜드 이름:
SMTCL
인증:
ISO certification
모델 번호:
V4C/V4S

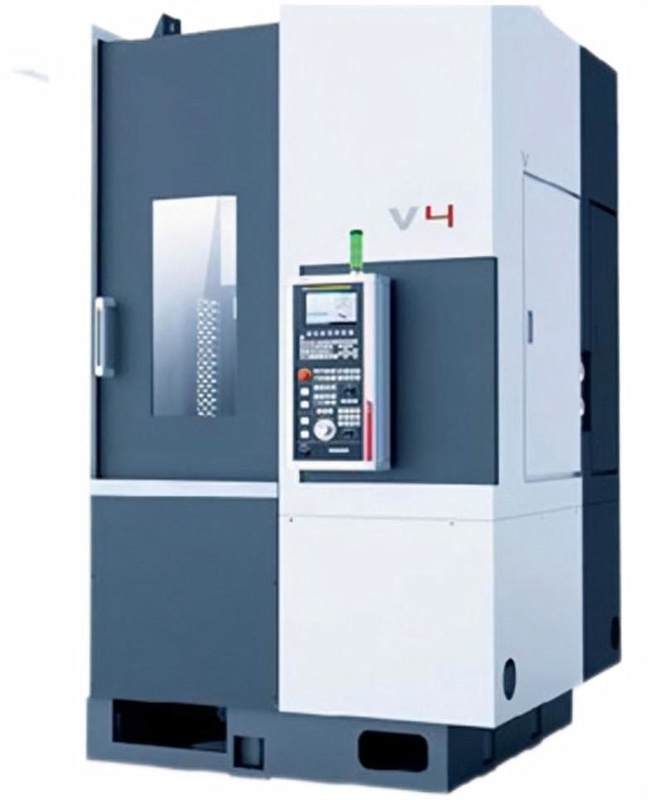

공급 업체 고정밀 V4C/V4S 수직 CNC 선반
제품 소개

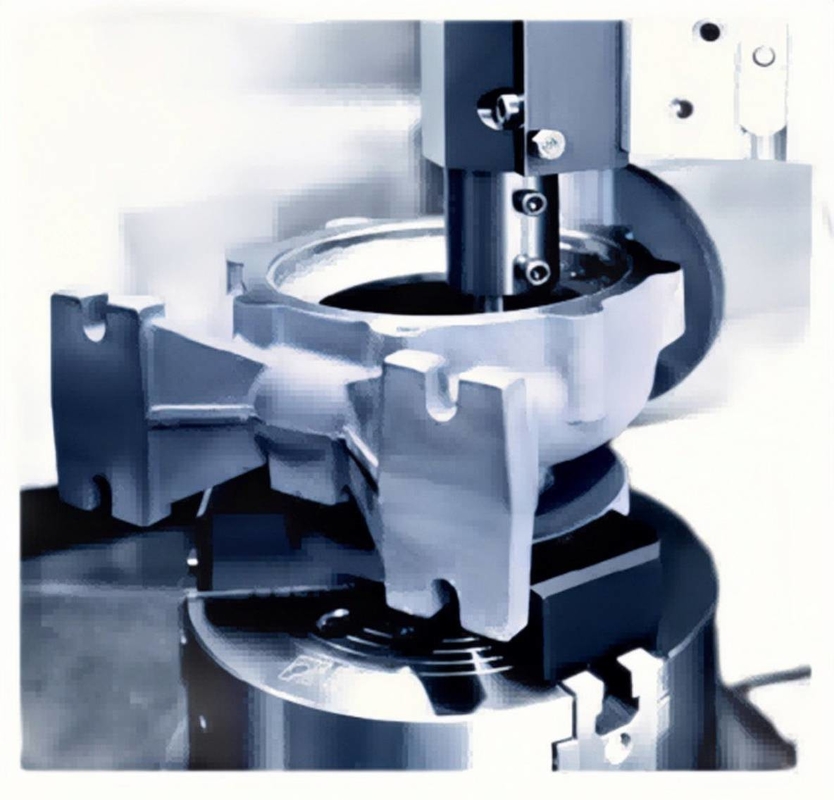

허브, 브레이크 디스크, 플라이휠 등과 같은 자동차 부품의 가공에 적합한 높은 가공 성능과 작은 바닥 공간의 완벽한 통합과 베어링의 부드럽고 단단한 선삭, 연삭 대신 선삭이 실현될 수 있습니다.보조축이 장착된 경우 브레이크 디스크의 상하 선삭용 이중공구를 동시에 실현할 수 있어 가공효율과 정밀도가 극도로 향상됩니다.
주요 기술 매개변수
| 아이템 | 단위 | V4C | V4S | ||
| 최대 스윙 직경 | mm | Ø600 | Ø720 | ||
| 최대 절단 높이 | mm | 500 | 690 | ||
| 최대 절단 직경 | mm | Ø500 | Ø600 | ||
| 스핀들 노즈 형태 | A2-8 | A2-11 | |||
| 스핀들 속도 범위 | r/min | 50-2400 | 50-1000 | ||
| 메인 모터 출력 | 크 | 15/18.5 | 18.5/26 | ||
| 스핀들의 최대 출력 토크 | Nm | 549β 모터/716α 모터 | 1113 | ||
| 척 직경 | 인치 | 12'' | 15'' | ||
| X축 급이송 속도 | m/min | 18 | 18 | ||
| Z축 급이송 속도 | m/min | 18 | 18 | ||
| X축 스트로크 | mm | 300 | 300 | ||
| Z축 스트로크 | mm | 500 | 650 | ||
| 토렛형 | 수평 8 스테이션 | 수평 8 스테이션 | |||
| 도구 크기 | mm | 25x25/Ø40 | 25x25/Ø40 | ||
| 가공 정확도 | IT6 | IT6 | |||
| 공작물 표면 거칠기 | μm | 라1.6 | 라1.6 | ||
| 위치 정확도 | X축 | mm | 0.008 | 0.008 | |
| Z축 | mm | 0.008 | 0.008 | ||
| 반복 위치 정확도 | X축 | mm | 0.005 | 0.005 | |
| Z축 | mm | 0.005 | 0.005 | ||
| 최대 하중 디스크형(척, 클램프 포함) |
킬로그램 | 350 | 400 | ||
| 기계 무게 | 본체 | 킬로그램 | 6000 | 7500 | |
| 전체 치수 | 길이 × 너비 × 높이 | mm | 3220x1780x2880 | 3220x1780x3060 | |
기계 이점
1. 큰 스트로크와 넓은 절단 범위
| V2C | V2S | V4C | V4S | V6C | V6S | |
| 최대스윙 직경 | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| 최대회전 직경 | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC 기능 향상
스핀들 정확도 ↗ 55% 최대스핀들의 RPM↗ 11%
최대회전 직경↗ 14% 최대회전 직경↗ 10%
X축의 급이송↗ 100% Z축의 급이송↗ 33%
X축의 위치 정확도↗ 33% Z 축의 위치 정확도↗ 25%
독립 폭포형 칩 플러싱 메커니즘
철 칩 및 절삭유의 집중 처리를 위한 대형 배기 포트
완벽한 절단 효과를 보장하기 위해 절단기의 다양한 가공성, 형태 및 레이아웃을 제공합니다.
공급 시스템: 서보 모터에 의해 구동, X 축 및 Z 축은 유연한 커플 링을 통해 볼 나사와 직접 연결됩니다.볼스크류는 한쪽 끝은 고정용, 다른 쪽 끝은 지지용으로 설치하여 종방향 변형을 유발할 수 있는 작동 온도 상승으로 인한 나사 신장을 방지하고 고강성, 고속, 고내구성 및 장수명을 달성합니다.
메인 트랜스미션 구조: 메인 모터는 선반 본체에 직접 배치할 수 있어 더 나은 가공 강성을 제공할 수 있습니다.
| 다양한 절단 컨베이어 벨트 | |||||
| 체인 유형 | 스크레이퍼 유형 | 마그네틱 스크레이퍼 | 더블 체인 타입 | ||
|
가공 재료 | 강철, 구리, 알루미늄, 탄소 및 기타 금속 그리고 비 메타 |
알루미늄, 주철 등 | 강철, 주철 | 강철, 탄소 및 기타 금속 및 비금속 |
| 후면 칩 제거 | 운영 환경 |
모든 종류에 적용 가능 롤과 같은 칩의 덩어리와 블록 |
적용 대상 지속적인 운반 차단기 및 칩 |
운반에 적용 가능 습식 가공에서 길이가 150mm 미만인 칩이 있는 강철 및 주철 |
일반 체인형 칩 컨베이어로 배출이 어려운 덩어리 금속 또는 비금속의 이송 및 칩의 양이 많은 상황에 적용 가능 |
|
질소 균형 시스템은 Z축의 움직임 영향을 최소화합니다. 이전의 유압 균형 시스템과 비교하여 질소 균형 시스템에는 다음과 같은 장점이 있습니다. 외부 전원 장비가 필요하지 않아 에너지를 절약할 수 있습니다. 고속으로 빠르고 부드럽게 들어 올리고 내리는 데 적응하십시오.소음없이;무게 균형을 개선하고 유압 시스템의 단점을 수정합니다. 가공의 정밀도와 부드러움을 극적으로 향상시키고 미세 진동을 제거하며 나사와 모터의 수명을 연장합니다. |
|||
적용분야
|
|
|
|
| 감속기 하우징 | 바퀴통 | 돌기 | |
|
|
|
|
| 플라이휠 | 브레이크 디스크 | 베어링 링 |
