원래 장소:
중국
인증:
CE, ISO certification
모델 번호:
CKD6140i

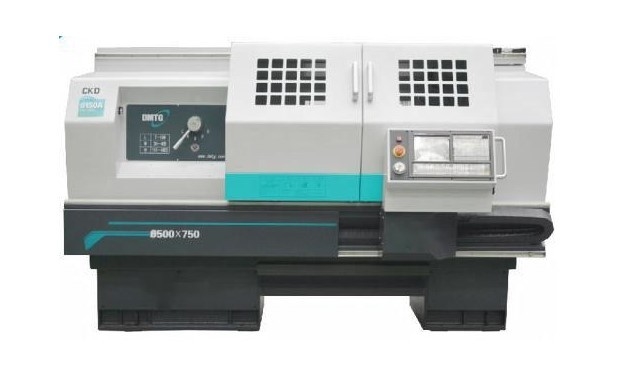

CKD6140i 서보 모터 3000rpm 플랫 베드 cnc 선반 기계
기계 기능
서보 모터가 있는 기어 박스 스핀들, 20~3000rpm;
단일 스핀들은 선택 사항입니다.
X축 위치 정확도: 0.018mm
Z축 위치 정확도: 0.024mm
X축 재배치 정확도: 0.006mm
Z축 재배치 정확도: 0.011mm
C 축은 선택 사항입니다
유압 척 및 심압대는 선택 사항입니다.
제품 구성
| 제품 모델 | 단위 | CKD6136i | CKD6140i | CKD6150A | |
| 최대침대 위의 스윙 직경 | mm | Ø360 | Ø400 | Ø500 | |
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø180 | Ø200 | Ø280 | |
| 최대공작물 길이 | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| 최대절단 길이 | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| 최대 회전 직경 | 수직 4위치 | mm | Ø360 | Ø400 | Ø500 |
| 수평 6위치 | mm | Ø300 | Ø300 | Ø400 | |
| 스핀들 중심 높이 | mm | 186 | 200 | 250 | |
| 스핀들 모터 동력 | kW | 5.5(서보모터) | 5.5(서보모터) | 7.5/11(서보모터) | |
| 스핀들 보어 | mm | Ø52 | Ø52 | Ø82 | |
| 척 크기 | mm | Ø205 | Ø205 | Ø250 | |
| 스핀들 보어의 테이퍼 | 6호 MT | 6호 MT | Ø90 1:20 | ||
| 스핀들 노즈 유형 | A2-6 | A2-6 | C8 | ||
| 스핀들 속도 범위 | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Taistock 퀼 직경 | mm | Ø63 | Ø63 | Ø75 | |
| 심압대 퀼 여행 | mm | 140 | 140 | 150 | |
| 심압대 퀼 테이퍼 | 4호 MT | 4호 MT | 5호 MT | ||
| X축의 Max.travel | mm | 230 | 240 | 280 | |
| Max.traveof Z축 | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| X/Z 축의 급이송 | m/min | 4/6 | 4/6 | 4/8(750,1000,1500) 2000년 4월 6일 |
|
| 공구 자루 크기(수직 4위치) | mm | 20X20 | 20X20 | 25X25 | |
| X/Z 축 위치 정확도 | mm | 0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) 0.026(1500,2000) |
|
| X/Z 축 반복 정확도 | mm | 0.006/ 0.008(750) 0.011(1000) |
0.006/ 0.008(750) 0.011(1000) |
0.006/0.008(750) 0.011(1000) 0.014(1500,2000) |
|
| 기계 치수 (L*W*H) |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| 기계 무게 | 킬로그램 | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
| 표준 구성 | 선택적 구성 | ||
| 3-Jaw 수동 척 | 4-Jaw 수동 척 | ||
| 수직 4 스테이션 | 6 수평 도구 기둥 | ||
| 표준 툴킷 | 유압척 | ||
| 수동 심압대 | 유압 심압대 | ||
| 안정된 휴식 |
자주하는 질문
1. 우리는 L/C 또는 다른 사람에 의해 지불할 수 있습니까?
예, T/T, l/C 등으로 지불할 수 있습니다.
2. 지불 조건은 무엇입니까?
계약 후 30% 계약금, 선적 전에 70% 지불, Meanwhite 그것은 귀하의 상황에 따라 논의될 수 있습니다.
3. 배달 시간은 어떻게 됩니까?
배송은 구성이 다른 여러 기계에 따라 다릅니다.재고 여부를 확인하려면 당사에 문의하십시오.
4. CE 인증서가 있습니까?
예, 우리는 CE 인증을 받았으며 기계 품질이 보장됩니다.
5. 보증 기간은 어떻게 됩니까?
보증 기간은 일반적으로 B/L 날짜 이후 12개월입니다.보증기간 중에는 파손되기 쉬운 교환부품(EXW)을 무상으로 제공해드립니다.
