원래 장소:
중국
인증:
ISO certification
모델 번호:

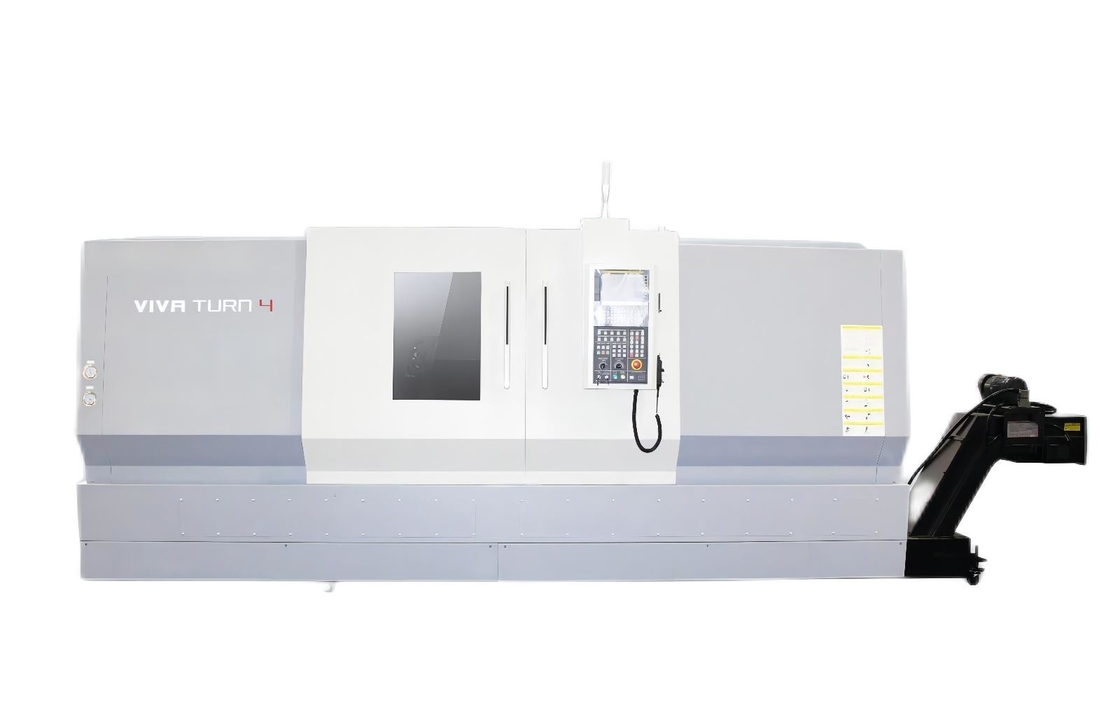

HTC T4S
높은 강성:
45° 고강성 일체형 경사 베드를 채택하고, 모든 주물은 유한 요소 최적화를 채택하며, 넓은 가이드 레일 표면은 공작 기계 절삭 시 발생하는 진동을 효과적으로 제거하고, 신뢰성을 향상시키며, 유지 보수가 용이하며, 지속적이고 안정적인 가공 품질을 얻을 수 있습니다.
고정밀:
공작 기계의 각 부분은 국내외 유명 제조업체의 정밀 부품을 채택합니다. 고급 구조 설계와 완벽한 공정 조치는 전체 레이아웃을 컴팩트하고 조화로우며 강력하게 만들어 높은 가공 정밀도와 장기간의 정밀도 유지를 보장합니다.
풍부한 구성:
공작 기계는 고객의 다양한 요구 사항을 충족하기 위해 다양한 모듈로 구성할 수 있습니다. 파워 나이프 터렛은 터닝 센터로 설치할 수 있으며, 풍부한 구성, 높은 비용 효율성 및 더 편리한 가공을 제공합니다.
| 항목 | 단위 | T4S | |
| 베드 위 최대 스윙 직경 | mm | ∅720/∅720/∅720/∅720 | |
| 최대 절삭 길이 | mm | 500/1000/1500/2500 | |
| 최대 절삭 직경 | mm | 500 | |
| 슬라이드 위 최대 선삭 직경 | mm | 500 | |
| 스핀들 노즈 | A2-11 | ||
| 스핀들 구멍 직경 | mm | 104 | |
| 통과 바 최대 직경 | mm | 85 | |
| 스핀들 속도 범위 | r/min/Nm | 35〜3000 | |
| 주 모터 15분 / 연속 | kW | 22/30 | |
| 표준 척 직경 | 인치 | 10 | |
| X/Z축 급속 이동 속도 | m/min | 30/30,30/30,30/20,30/12 | |
| X축 이동 거리 | mm | 280 | |
| Z축 이동 거리 | mm | 570/1070/1570/2570 | |
| 심압대 스핀들 테이퍼 | 모스 | 5# | |
| 심압대 본체 스트로크 | mm | 450/850/1200/2200 | |
| 심압대 슬리브 스트로크 | mm | 150 (1000/1500/2500 사양) |
|
| 표준 공구 터렛 유형 | 수평 공구 터렛 12개 스테이션 | ||
| 공구 크기 | 외부 공구 | mm | 25x25 |
| 보링 바 직경 | mm | ∅40 | |
| 가공 정확도 | IT6 | ||
| 위치 정확도 | X축 | mm | 0.01 |
| Z축 | mm | 0.015/0.015/0.02/0.035 | |
| C축 | mm | ||
| 반복 위치 정확도 | X축 | mm | 0.005 |
| Z축 | mm | 0.007/0.007/0.013/0.02 | |
| C축 | mm | ||
| 최대 작업 부하 | 디스크 유형 | kg | 200 |
| 샤프트 부품 | kg | 600;800 | |
| 기계 중량 | kg | 6000/7500/9500/12000 | |
| 공작 기계 길이 × 너비 × 높이 | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
