원래 장소:
중국
브랜드 이름:
SYMG
인증:
ISO certification
모델 번호:

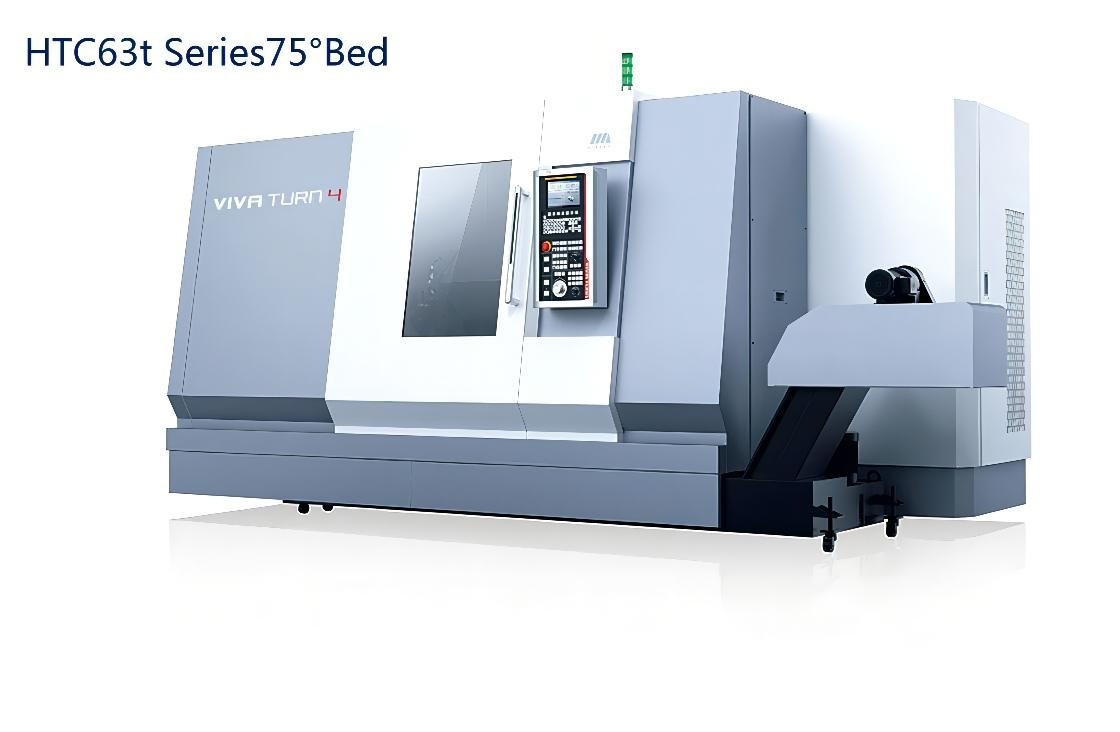

HTC63t 시리즈75°Bed
| 아이템 | 단위 | HTC63t 시리즈75°Bed | |
| 침대 위 스윙의 최대 직경 | mm | ∅900 | |
| 최대 절단 길이 | mm | 1000/1500/2000/3000/3500 | |
| 최대 절단 직경 | mm | 630/750 | |
| 슬라이드의 최대 회전 직경 | mm | 630 | |
| 스핀들 노즈 | A2-11 | ||
| 스핀들 구멍 직경 | mm | 130 | |
| 관통 막대의 최대 직경 | mm | 115 | |
| 스핀들 속도 범위 | r/min/Nm | 20-1200 | |
| 메인 모터 15분 / 연속 | kW | 30/37 | |
| 표준 척 직경 | 인치 | 15" | |
| X/Z축 빠른 이동 속도 | m/min | 10/12 | |
| Y축 빠른 이동 속도 | m/min | — | |
| X축 이동 | mm | 410 | |
| Z축 이동 | mm | 1100/1600/2100/3100/3600 | |
| Y축 이동 | mm | — | |
| 심압대 바디 스트로크 | mm | — | |
| 심압대 스핀들 테이퍼 | 모스 | — | |
| 심압대 슬리브 스트로크 | mm | — | |
| 표준 공구 터렛 유형 | 수평 툴 터렛 12 스테이션 | ||
| 도구 크기 | 외부 도구 | mm | 32x32 |
| 보링 바 직경 | mm | ∅50 | |
| 가공 정확도 | IT6 | ||
| 위치 정확도 | X축 | mm | 0.013 |
| Z축 | mm | 0.2/0.22/0.3/0.4/0.44 | |
| Y축 | mm | — | |
| C 축 | mm | — | |
| 반복 위치 정확도 | X축 | mm | 0.006 |
| Z축 | mm | 0.008/0.012/0.015/0.018/0.018 | |
| Y축 | mm | — | |
| C 축 | mm | — | |
| 최대작업 부하 | 디스크 유형 | 킬로그램 | 500 |
| 샤프트 부품 | 킬로그램 | 2000년 | |
| 기계 무게 | 킬로그램 | 22000/25000/28000/32000/35000 | |
| 공작 기계 길이 × 너비 × 높이 | mm | 7400x3130x2800 7800x3130x2800 8200x3130x2800 9000x3130x2800 9400x3130x2800 |
|
