SMTCL CNC 턴트 자동 로딩 풀링 HTC30Hm 12 스테이션 파워 타워 수평 턴링 센터
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC 30Hm |
|---|---|---|---|
| CNC인지 아닌지: | CNC | 키워드: | 수평형 터닝센터 |
| Max.Cutting 길이: | 450mm | 최대. 절단 직경: | 250mm |
| 최대. 수영 dia.over 침대: | 420mm | X축 이동: | 140mm |
| Z 축 이동: | 500mm | 스핀들 속도: | 4500R/분 |
| 강조하다 |
HTC30Hm 수평 회전 센터,12 역 수평 회전 센터,SMTCL 수평 회전 센터 |
||
제품 설명

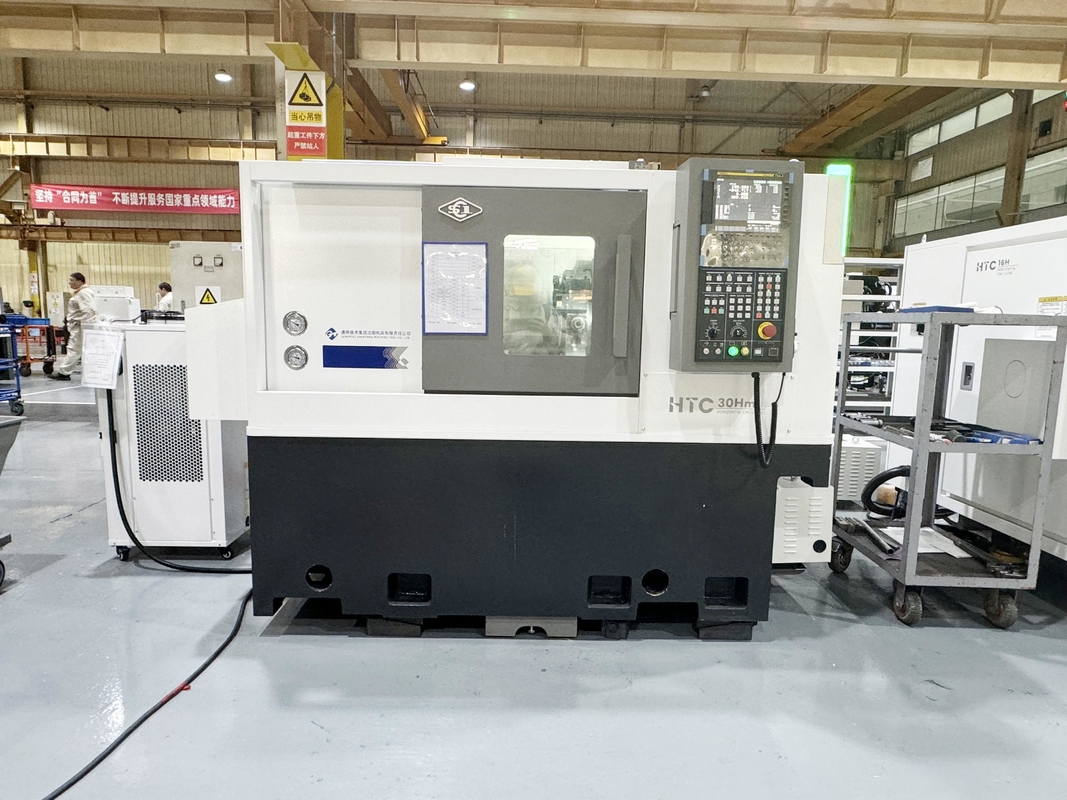

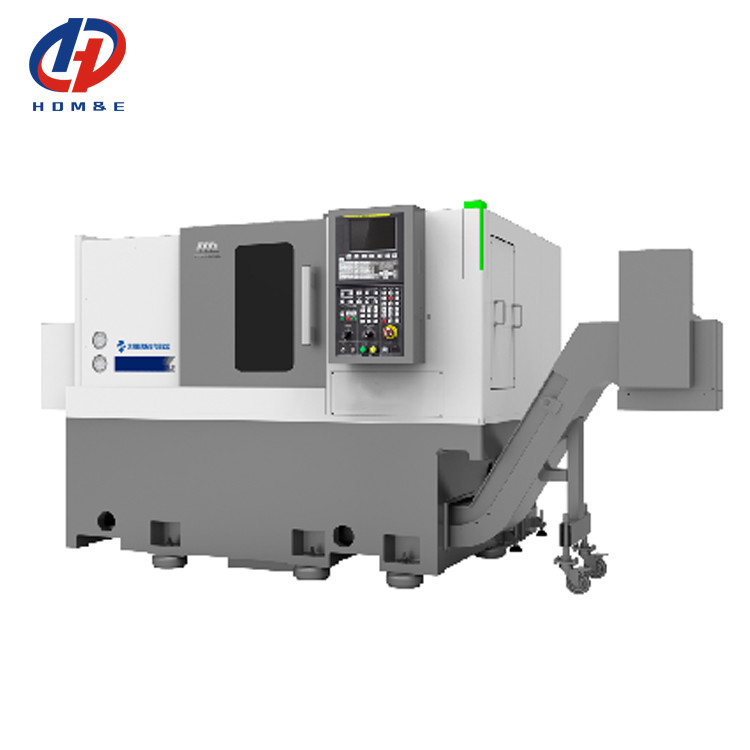

Shenyang Machine Tool의 HTC30Hm 선반 센터는 통합형 경사 베드 구조를 채택하고 넓은 스팬과 높은 강성을 갖춘 스핀들을 장착하여 뛰어난 절삭 성능을 보여줍니다. 리드 스크류 사전 장력 구조는 과학적이어서 높은 가공 정밀도와 우수한 안정성을 보장합니다. 샤프트 및 디스크 부품에 대한 다양한 선반 및 통합 가공을 수행할 수 있습니다. 자동차 및 베어링과 같은 산업에 적용 가능합니다. 또한 자동 단일 기계 가공 장치는 생산 효율성을 향상시키고 인건비를 절감할 수 있습니다.

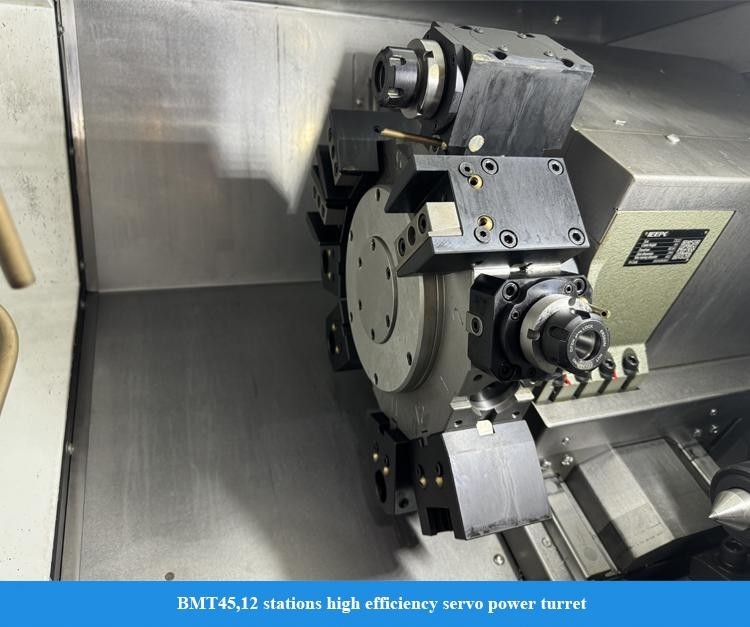

- 고효율 서보 파워 툴 홀더
- 분할 서보 테일스톡
- 두 축의 높은 급속 이송 속도
- 다중 시퀀스 통합 가공을 위한 선택적 Y축 구성
- 고정밀 사전 장력 스크류
- 오차 보정 기술
- 공정 표준의 정량화
- 엄격한 검사 표준
- 기계 베드 및 기타 주요 주물은 고품질 주철로 제작

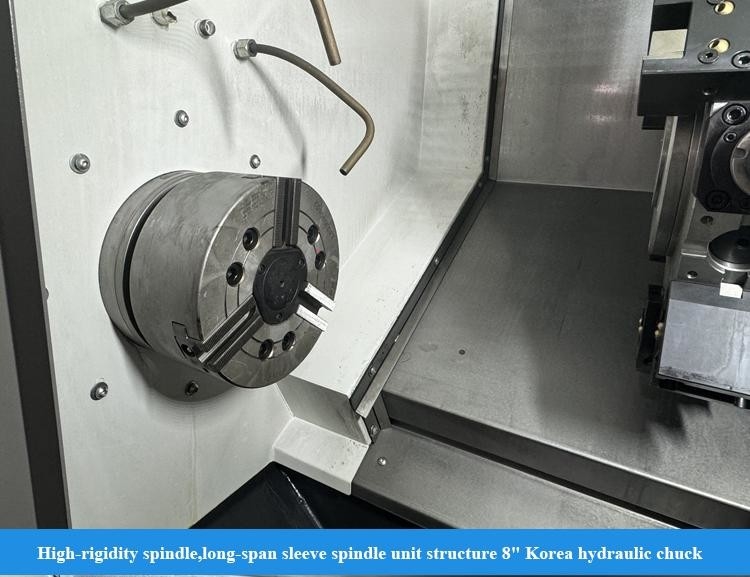

- 넓은 스팬 스핀들 유닛
- 아크형 안티 벤딩 새들
- 소형 스핀들 구조 테일스톡
서보 모터는 커플링을 통해 볼 스크류에 직접 연결되어 중간 링크를 줄이고 간극 없는 전송을 달성합니다. X 및 Z축 가이드 레일은 수입 선형 롤링 가이드 레일을 채택하여 높은 강성, 우수한 동적 성능 및 정확성을 보장하고 작동 속도를 높이며 생산 효율성을 향상시킵니다.

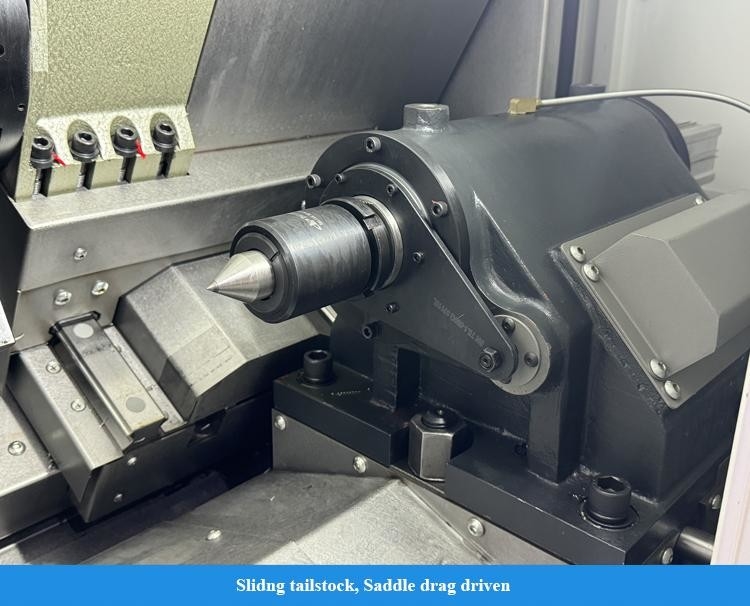

테일스톡은 선택적 서보 구동 방식으로 이동할 수 있으며, 가공 요구 사항에 따라 테일스톡 이동 속도와 작업 클램핑력을 정밀하게 제어하고 유연하게 조정할 수 있어 테일스톡이 충격 없이 신속하게 공작물에 접근하고 조일 수 있으며, 조임 위치에 대한 실시간 피드백을 제공할 수 있습니다. 생산 교체 효율성을 향상시킵니다. 상하 분할 테일스톡을 채택하여 조정 정확도가 용이하고 유지 보수 효율성이 향상됩니다.
X축은 이중 고정 지지 구조를 개발하고 사전 장력 스크류를 사용하여 사전 장력 변형 및 온도 상승 변형을 효과적으로 상쇄합니다. 특수 씰링 구조와 협력하여 스크류의 온도 상승을 줄여 공작 기계 공급 안정성의 고정밀 및 고정밀을 달성합니다.
선택적 Y축 구성은 BMT 파워 터렛, 고정밀 C축 구조 및 다양한 파워 툴 홀더와 결합하여 한 번의 설치로 복잡한 표면 가공을 실현할 수 있습니다.

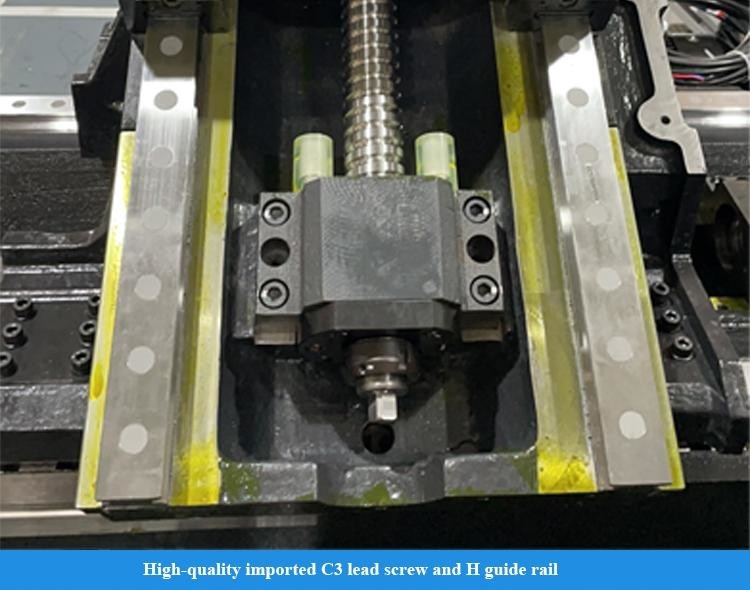

고품질 수입 C3 등급 스크류와 H 등급 가이드 레일을 사용하며 서보 모터로 직접 구동되어 뛰어난 작동 정확도를 달성합니다.
가이드 레일 스팬이 합리적으로 확대되고, 모션 시스템 구조가 최적화되었으며, 베드 새들의 본체는 아크 형태로 설계되어 중요 부품의 전체 강성을 보장합니다.
표준 BMT 인터페이스, 고강성 연결; 공구는 DIN1809 인터페이스로 구동되어 신뢰할 수 있는 전송과 낮은 고장률을 제공합니다. 구동 모터는 측면에 장착되어 구조가 컴팩트합니다. 고정밀 C축 및 브레이크 장치가 장착되어 선반, 밀링 및 드릴링의 고효율 통합 가공을 실현합니다.
선택적 내부 냉각 툴 홀더와 공구 중심에서 나오는 물 배출구는 내부 구멍 가공 중 효율적인 칩 제거를 실현하고 가공 품질을 보장합니다.
공작물 재질: HT200
공구 모델: Φ20 사각 숄더 밀링 커터
냉각 상태: 수냉
구동 공구 드릴링 기능
공작물 재질: HT200
공구 모델: Φ16 트위스트 드릴
냉각 상태: 수냉
| 항목 | 단위 | HTC 30Hm |
|---|---|---|
| 최대 절삭 직경. | mm | Φ250 |
| 최대 절삭 길이 | mm | 450 |
| 최대 침대 위 스윙 직경. | mm | Φ420 |
| 최대 슬라이드 위 스윙 직경. | mm | Φ280 |
| 스핀들 | ||
| 스핀들 노즈 모델 | A2-6 | |
| 전면 베어링 내경. | mm | 100 |
| 스핀들 테이퍼 및 구멍 크기 | 1:20;Φ70 | |
| 스핀들 구멍 직경. | Φ65 | |
| 최대 바 직경. | mm | Φ50 |
| 표준 척 직경. | 인치 | 8 |
| 스핀들 속도 범위 | r/min | 4500 |
| 정격 스핀들 토크 | N·m | 110(769r/min) |
| 스핀들 최대 토크 | N·m | 180(576r/min) |
| 주 모터 출력 연속/15분. | kW | 9/11 |
| X/Z 축 | ||
| X/Z 축 급속 이송 | m/min | 30 |
| X축 이동 거리 | mm | 140 |
| Z축 이동 거리 | mm | 500 |
| 테일스톡 | ||
| 테일스톡 이동 거리 | mm | 500 |
| 테일스톡 구동 방식 | 새들 드래그 | |
| 테일스톡 슬리브 이동 거리 | mm | 100 |
| 테일스톡 슬리브 직경. | mm | Φ100 |
| 테일스톡 테이퍼 구멍 테이퍼 | 모스 | MT-5 |
| 터렛 | ||
| 터렛 유형 | 수평 12스테이션 파워 터렛 | |
| 센터 높이 | mm | 100 |
| 터렛 인덱싱 반복 위치 결정 정확도 | 초. | ±1.6 |
| 공구 크기 | mm | 25 |
| 근처 공구 선택 가능 여부 | 예 | |
| 파워 툴 홀더 인터페이스 | BMT45 | |
| 최대 드릴링 용량 | mm | 14×0.15 |
| 최대 밀링 용량 | mm | 12×8×45 |
| 최대 탭핑 용량 | mm | M10×1.5 |
| 기타 | ||
| 스핀들 중심과 바닥 사이의 거리 | mm | 926 |
| 공작 기계 순중량 | kg | 3500 |
| 전체 치수(길이x폭x높이) | mm | 2295×1680×1650 |
| 참고: 표에 제공된 매개변수는 참조용입니다. 변경 사항이 있는 경우 실제 제품을 참조하십시오. | ||
고품질 기계 수령 보장
- 모든 부품 검사 필요
- 100개 이상의 생산 공정 제어
- 200개 이상의 검사 항목
- 각 기계의 샘플 가공
- 배송 전 72시간 시운전
- 최고 품질 감각, 고객 요청 우선
- 30년 이상의 R&D 역사, 1993년 설립
- 연구 개발 능력 보유 하이테크 제조업체
- 안정적이고 성숙한 공급 시스템
- 신속한 서비스(24시간 온라인)를 위한 젊고 활동적인 영업 및 엔지니어
- 인간 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
- 당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
방문을 환영합니다!
Shanghai HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 턴밀링 센터 및 기타 다양한 CNC 장비를 전문으로 합니다. 200가지 이상의 공작 기계를 보유하고 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다.
당사 공장은 80년 이상의 공작 기계 제조 역사를 가지고 있습니다. 최초의 선반, 드릴링 머신, 보링 머신이 모두 이곳에서 탄생했습니다. 중국 공작 기계 산업의 선두 주자이자 중국 최대의 공작 기계 제조업체 중 하나입니다. 공작 기계 제품은 자동차, 항공, 신에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자 제품, 금형 및 기타 산업을 포괄합니다. 우리는 전 세계 고객에게 선도적인 기술, 고품질 및 우수한 서비스를 갖춘 공작 기계를 제공하는 사명을 가지고 있습니다!
Q1. 귀사는 무역 회사입니까, 제조 회사입니까?
저희는 제조 회사입니다.
Q2. 귀사의 주요 제품은 무엇입니까?
CNC 선반, CNC 밀링 머신, 수직 머시닝 센터, 일반 선반, 드릴링 머신, 방사형 드릴링 머신 등 모든 종류의 기계를 전문으로 합니다.
Q3. 맞춤형 기계 또는 SPM(특수 목적 기계)을 제공할 수 있습니까?
예, 효율성을 높이기 위해 고객에게 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 어떻게 됩니까?
기계 선하증권 날짜로부터 12개월 동안 결함이 있는 것으로 판명된 부품에 대한 교체를 제공합니다.
Q5. 서비스는 무엇입니까?
사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
사후 판매: 연중무휴 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과 연동
Q6: 귀사를 선택하는 이유는 무엇입니까?
개발, 설계, 제조, 조립의 전체 생산 공정에서 나오는 제품은 완전한 생산 체인을 갖춘 공장 간에 이루어지므로 가장 신뢰할 수 있는 보증입니다.
Q7: 귀사는 기술 인력을 당사로 파견하여 해외에서 당사 작업자를 직접 지도할 수 있습니까?
이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 기계 및 전기 엔지니어를 파견하여 설치할 수 있습니다. 이 모든 것은 계약에 포함되어 견적 및 목록화될 수 있습니다. 판매자는 해외 파견 전 비자 및 설치 준비를 위해 구매자와 협력할 것입니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 초기 결제 30%, 선적 전 잔금 70%. 취소 불가능한 신용장 일람
제품 하이라이트
제품 설명: 수평 CNC 선반 센터 HTC30Hm BMT55 12스테이션 파워 터렛 서보 테일스톡 Y축 선반 센터 Shenyang Machine Tool의 HTC30Hm 선반 센터는 통합형 경사 베드 구조를 채택하고 넓은 스팬과 높은 강성을 갖춘 스핀들을 장착하여 뛰어난 절삭 성능을 보여줍니다. 리드 스크류 사전 장력 구조는 과학적이어서 높은 가공 정밀도와 우수한 안정성을 보장합니다. 샤프트 및 디스크 부품에 대한 다양한 선반 및 통합 가공을 수행할 수 있습니다. 자동차 및 베어링과 같은 산업에 적용 가능합니다. 또한 자동 단일 기...
