장기 정확도 경사 CNC 선반 37KW 75° 침대 수평한 포탑 선반
제품 세부 정보
| 제품명: | 수평선상 비스듬한 베드 CNC 선반 | 침대 위의 최대 직경 ：: | ∅560mm |
|---|---|---|---|
| Maximun 절단 길이 ：: | 1000mm | 최대 절단 직경 ：: | 360mm |
| 스핀들 홀 직경 ：: | 65mm | 통행 막대의 최대 직경 ：: | 50mm |
| 스핀들 속도 범위 ：: | 4500r/min | 메인 모터: | 11/15kw |
| 표준 척 직경 ：: | 8 인치 | 표준 도구 터렛 유형 ：: | 수평 공구 터렛 8 스테이션 |
| 강조하다 |
정확도 경사 CNC 선반,37KW 경사 CNC 선반,75 ° 침대 수평 터렛 선반 |
||
제품 설명

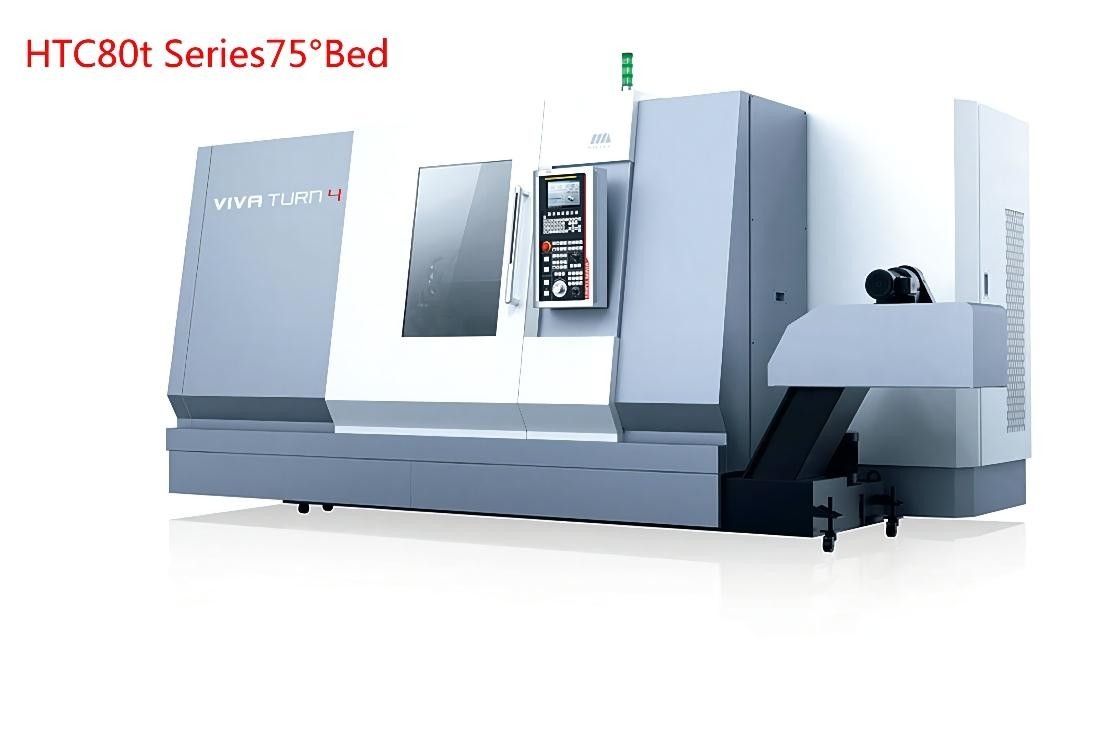

장기 정확도 수평 경사 베드 CNC 선반 HTC80t Series75°Bed
제품 설명
공작 기계는 고객의 다양한 요구를 충족시키기 위해 다양한 모듈로 구성할 수 있습니다.파워 터렛은 풍부한 구성, 높은 비용 성능 및보다 편리한 처리로 터닝 센터로 설치할 수 있습니다.
주요 기술적인 모수
| 아이템 | 단위 | HTC80t 시리즈75°Bed | |
| 침대 위 스윙의 최대 직경 | mm | ∅950 | |
| 최대 절단 길이 | mm | 1000/1500/2000/3000/3500 | |
| 최대 절단 직경 | mm | 800 | |
| 슬라이드의 최대 회전 직경 | mm | 800 | |
| 스핀들 노즈 | A2-11 | ||
| 스핀들 구멍 직경 | mm | 130 | |
| 관통 막대의 최대 직경 | mm | 115 | |
| 스핀들 속도 범위 | r/min/Nm | 20-1200 | |
| 메인 모터 15분 / 연속 | kW | 30/37 | |
| 표준 척 직경 | 인치 | 15" | |
| X/Z축 빠른 이동 속도 | m/min | 10/12 | |
| Y축 빠른 이동 속도 | m/min | 一 | |
| X축 이동 | mm | 410 | |
| Z축 이동 | mm | 1100/1600/2100/2600/3600 | |
| Y축 이동 | mm | 一 | |

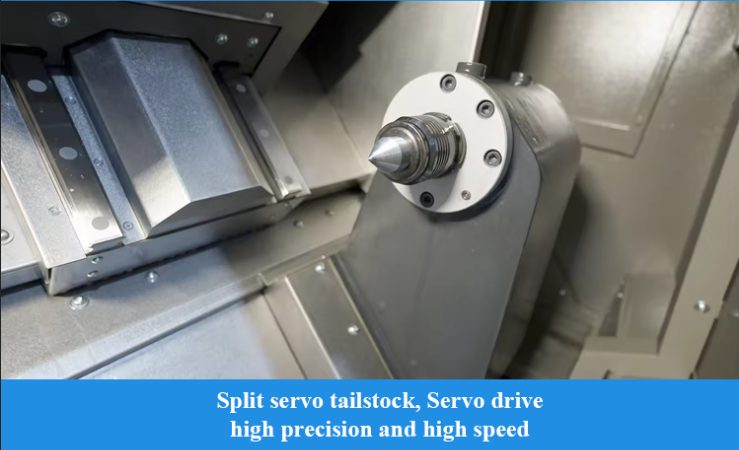

| 심압대 바디 스트로크 | mm | — | |
| 심압대 스핀들 테이퍼 | 모스 | 一 | |
| 심압대 슬리브 스트로크 | mm | — | |
| 표준 공구 터렛 유형 | 수평 툴 터렛 12 스테이션 | ||
| 도구 크기 | 외부 도구 | mm | 32x32 |
| 보링 바 직경 | mm | ∅50 | |
| 가공 정확도 | IT6 | ||
| 위치 정확도 | X축 | mm | 0.013 |
| Z축 | mm | 0.020/0.022/0.03/0.04/0.044 | |
| Y축 | mm | - | |
| C 축 | mm | - | |
| 반복 위치 정확도 | X축 | mm | 0.006 |
| Z축 | mm | 0.008/0.012/0.015/0.018/0.018 | |
| Y축 | mm | 一 | |
| C 축 | mm | 一 | |
| 최대작업 부하 | 디스크 유형 | 킬로그램 | 500 |
| 샤프트 부품 | 킬로그램 | 2000년 | |
| 기계 무게 | 킬로그램 | 22000/25000/28000/32000/35000 | |
| 공작 기계 길이 × 너비 × 높이 | mm | 7400x3130x2800 7800x3130x2800 8200x3130x2800 9000x3130x2800 9400x3130x2800 |
|
자주하는 질문
1.MOQ
A: 1세트.
2.배송시간
A: 배달 시간은 구성이 다른 여러 기계에 의해 확인됩니다.
일부 모델은 매장에 있으며 일부 모델은 약 2개월 이상이 필요합니다.
3.보증기간
A: 선하증권 날짜 이후로, 아웃 회사는 제품의 애프터 서비스를 구현합니다.보증 기간은 12개월입니다.보증 기간 동안 당사는 이러한 부품 또는 손상이 기계 자체에서 품질 문제가 있는 경우 무료 교체 부품을 제공합니다.
한편, 기계는 구매자가 제공한 Operational Maunal에 따라 정상적인 작동 상태여야 합니다. (부적절한 작동 또는 구매자에 의한 인공 손상 제외).
4.결제 기간
A: 우리는 100% T/T(미리 30% T/T, 납품 전 70% T/T)를 선호합니다.
