원래 장소:
중국
브랜드 이름:
HD M&E
인증:
ISO certification
모델 번호:
X5025B

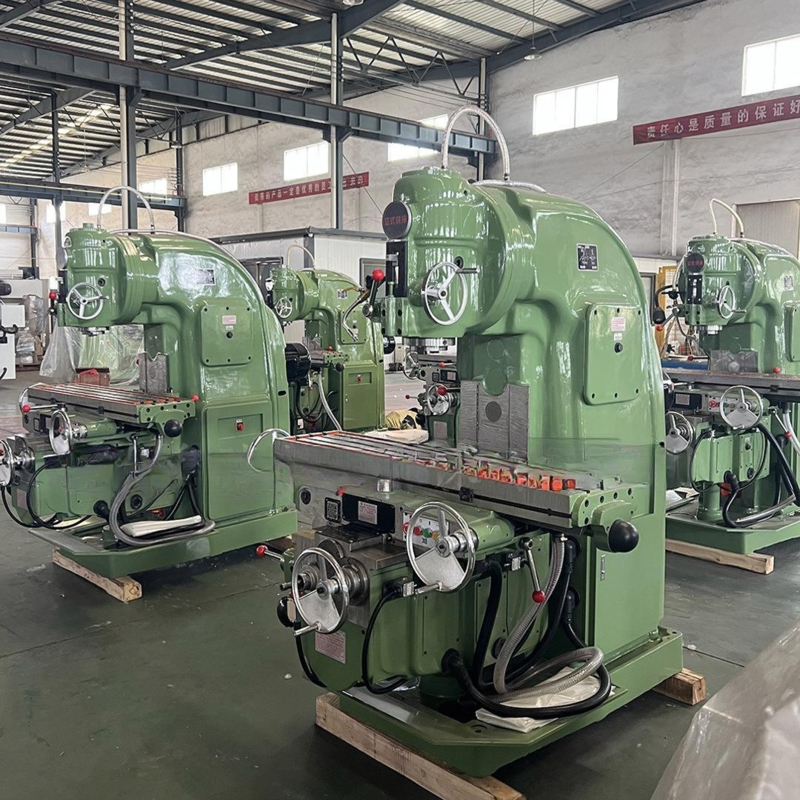

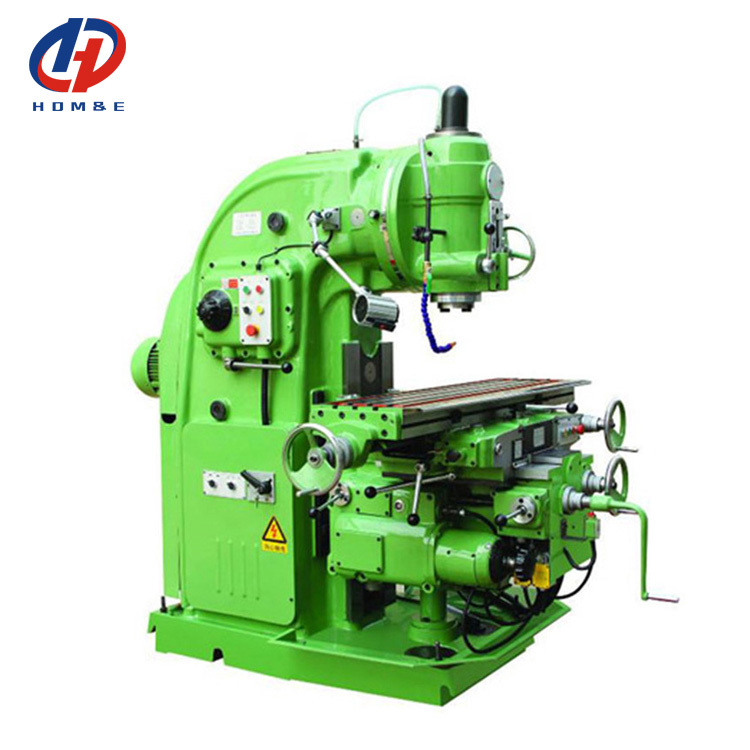

X5025B 수직 무릎 형 밀링 머신 드릴링 및 밀링 머신 판매
제품 프레젠테이션
X5025B 수직 니 타입 밀링 머신은 광범위하게 사용할 수 있는 범용 머신입니다.면, 원통형, 측면, 베벨 및 성형 밀링 커터로 장착되는 이 기계는 다양한 공작물을 처리하는 데 적합합니다.옵션 액세서리가 장착되어 다양한 가공에 적용할 수 있습니다.스핀들 기어 박스는 사이클로이드 펌프로 윤활되어 기어가 잘 냉각되고 윤활될 수 있습니다.모든 공급 가이드 웨이 및 볼 나사 쌍은 수동 오일 이젝터로 중앙 집중식으로 윤활됩니다.
제품 구성
| 주요 사양 | 단위 | X5025B | X5032B |

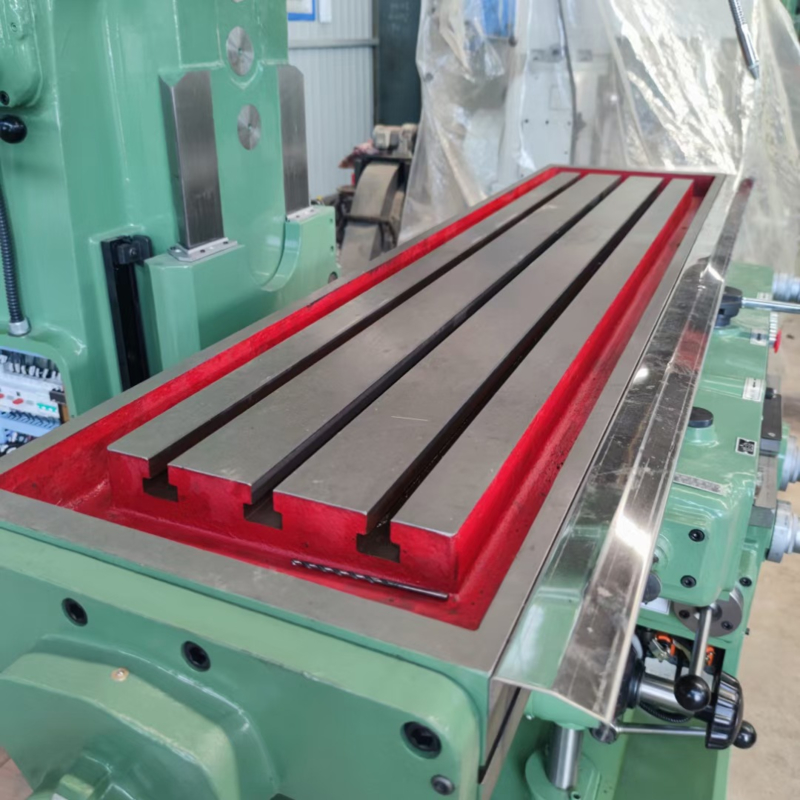

| 작업대 크기 | mm | 250×1100 | 320×1320 |
| T 슬롯(N×W×D) | mm | 3×14×63 | 3×18×80 |
| 최대작업대의 부하 베어링 | 킬로그램 | 250 | 500 |
| 세로 이동(수동/동력) X | mm | 720 | 800/780 |
| 크로스 트래블(수동/동력) Y | mm | 270 | 300/280 |
| 수직 이동(수동/동력) Z | mm | 410 | 410/400 |

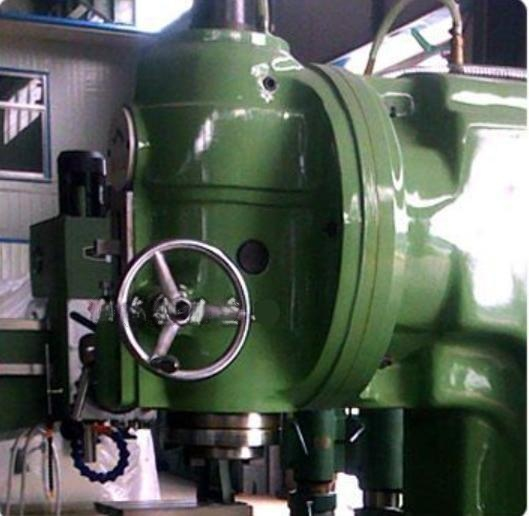

| 수직 밀링 헤드의 최대 회전 각도 | ±45° | ±45° | |
| 아버 직경 | mm | Ф22,Ф27 | Ф32 Ф40 |
| 스핀들 중심에서 수직 가이드 웨이까지의 거리 | mm | 290 | 380 |
| 작업대 중심에서 수직 가이드 웨이까지의 거리 | mm | 160-430 | 235 ~ 535 |
| 스핀들 노즈에서 작업대 표면까지의 거리 | mm | 60 ~ 470 | 60 ~ 460 |
| 스핀들 홀 테이퍼 | 7:24 NO:40 | 7:24 50번 | |
| 스핀들 퀼 여행 | mm | / | 75 |
| 스핀들 속도 단계 | 단계 | 12 | 18 |
| 스핀들 속도 범위 | r/min | 35 ~ 1600 | 30 ~ 1500 |
| 피드 속도 단계 | 단계 | 12 | 18 |
|
이송 속도 범위(X/Y/Z) |
mm/ 분 |
12 ~ 560 12 ~ 560 5 ~ 226 |
15 ~ 750 15 ~ 750 5.7 ~ 280 |
| 급이송 속도 범위(X/Y/Z) |
mm/ 분 |
1780/1780/720 | 2250/2250/844 |
| 주 모터 동력 | 크 | 4 | 7.5 |
| 모터 전원 공급 | 크 | 0.75 | 1.5 |
| 기계 치수 | mm | 1670/1350/1800 | 2307/1707/2096 |
| 패키지 치수 | mm | 1660/1570/2180 | 2200/1770/2270 |
| 기계 무게 | 킬로그램 | 1800년 | 3200 |
| 전압/주파수 | V/Hz | 380/50 | 380/50 |
