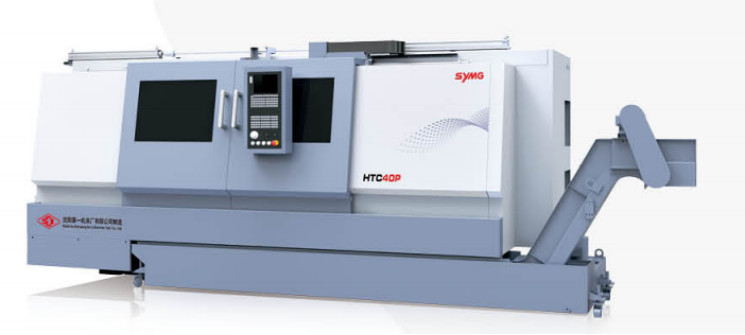

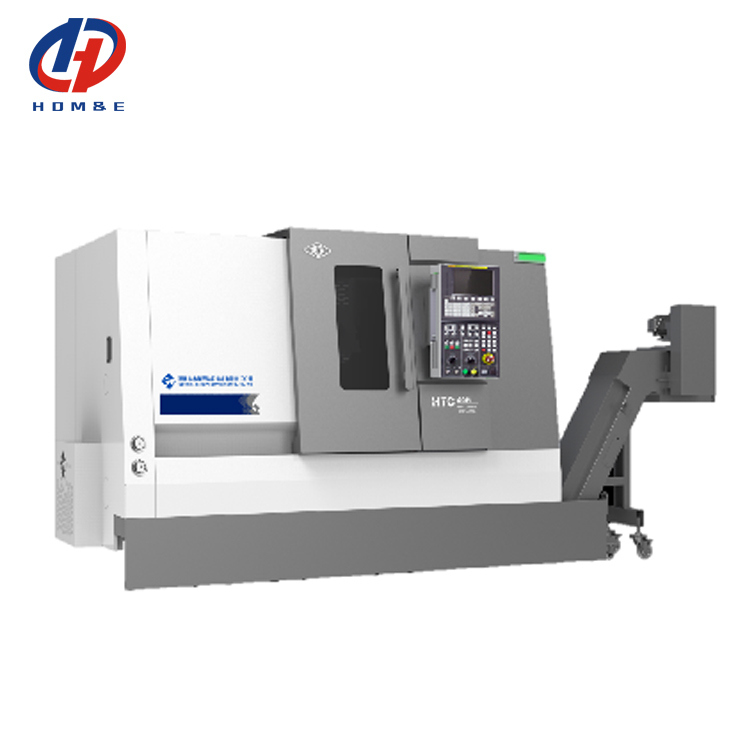

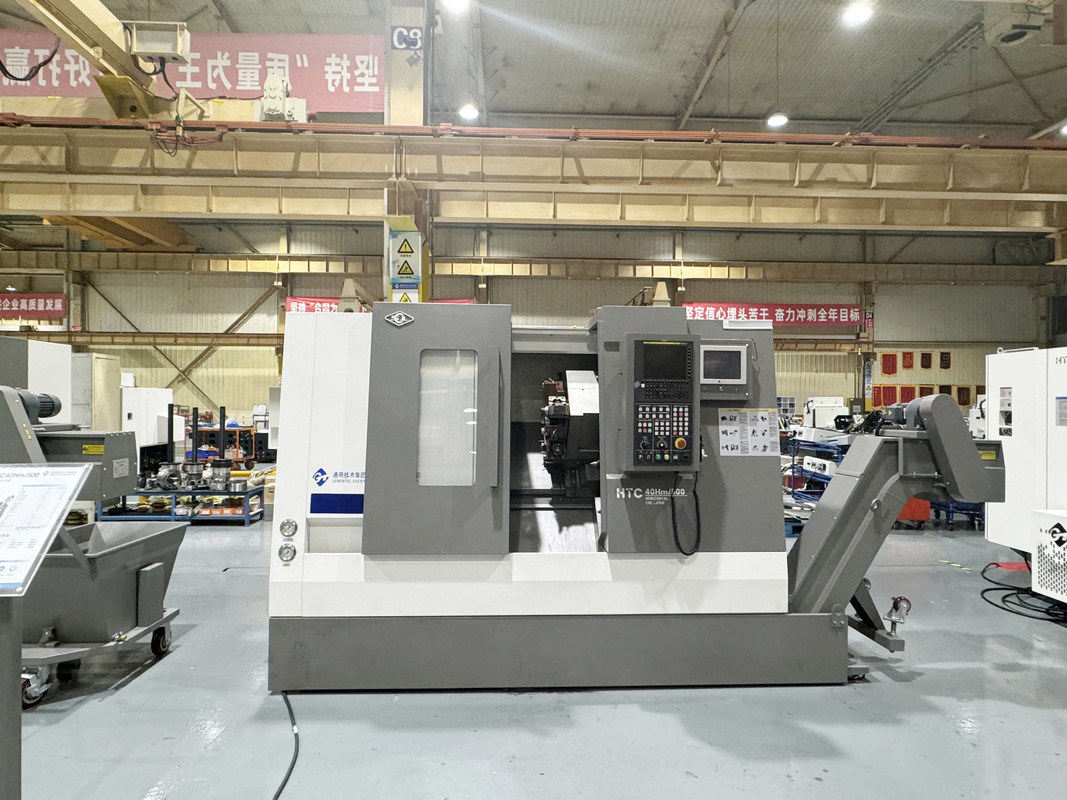

ｃ 축 생활 작은 탑과 HTC40PM 수평선상 CNC 터닝센터 3500rpm
I.Machine 특징

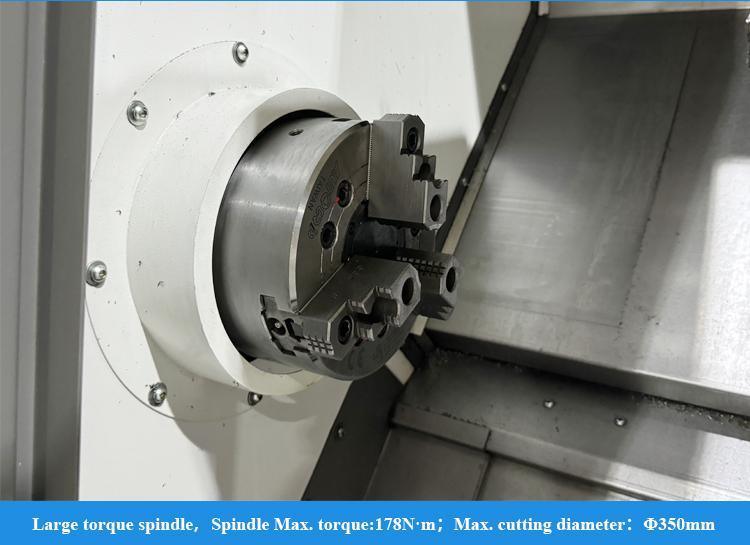

1.전체적 고강도 축
더 많은 전력과 강성을 공급하기 위해 축 토크와 프로세스 베어링 상술을 증가시키세요.
표준 A2-8 축, 선택적 A2-11 축.
2.전체적 비스듬한 베드
HTC40P는 절단 동안 더 안정적인 힘을 만드는 45' 전체적 베드 최적화된 갈비 디자인을 채택합니다. 베드 재질은 고강도와 좋은 충격 흡수로, 고밀도 무쇠로 만들어집니다.
3.굳어진 가동 레일
굳어진 슬라이딩 가이드 철도는 채택됩니다, 가이드 레일의 폭이 110 밀리미터에 도달합니다, 더 높은 기계 가공 정확도와 더 높은 강성을 가져오면서, 가이드 레일의 전폭이 380 밀리미터에 도달합니다.
4.철도 심압대
HTC40P 심압대는 통합된 슬라이딩 가이드 철도, 육안으로 보이지 않는 소매, 수동 로킹, 좋은 강성을 갖추고 있습니다.
II. 주요 기술적 요구
| 항목 | 유닛 | HTC40PM/1000 | |
| 베드 에 변동의 최대 지름 | 밀리미터 | 600 | |
| 길이를 줄이는 최대값 | 밀리미터 | 990 | |
| 최대 회전하는 지름 | 밀리미터 | 400 | |
| 표준 회전하는 지름 | 밀리미터 | 300 | |
| 하락 위의 최대 회전하는 지름 | 밀리미터 | 400 | |
| 도구 타입 | 굳어진 가동 레일 | ||
| 연장 코 | A2-8 | ||
| 스핀들공 지름 | 밀리미터 | 80 | |
| 가늘고 긴 박스 | 주축 속도 범위 | 분 Ｒ / | 50~3500 |
| 맥스. 출력 토크 | N.M | 302 | |
| 방추 속도 시리즈 | 무한 변수 | ||
| 평가된 메인 모터 30 분 / | kW | 18.5/15 | |
| 척 | 챠크 직경 | 밀리미터 | 10 " 매뉴얼 척 |
| x 축 주행 속도 | 분 Ｍ / | 15 | |
| Z 축 주행 속도 | 분 Ｍ / | 15 | |
| x 축 교통 | 밀리미터 | 200 | |
| Z 축 교통 | 밀리미터 | 1000 | |
| 전체 심압대 타격 | 밀리미터 | 800 밀리미터 | |
| 심 압축은 스르토크 | 밀리미터 | 100 | |
| 심압축 테이프녹화자 | 모르스 | 4# | |

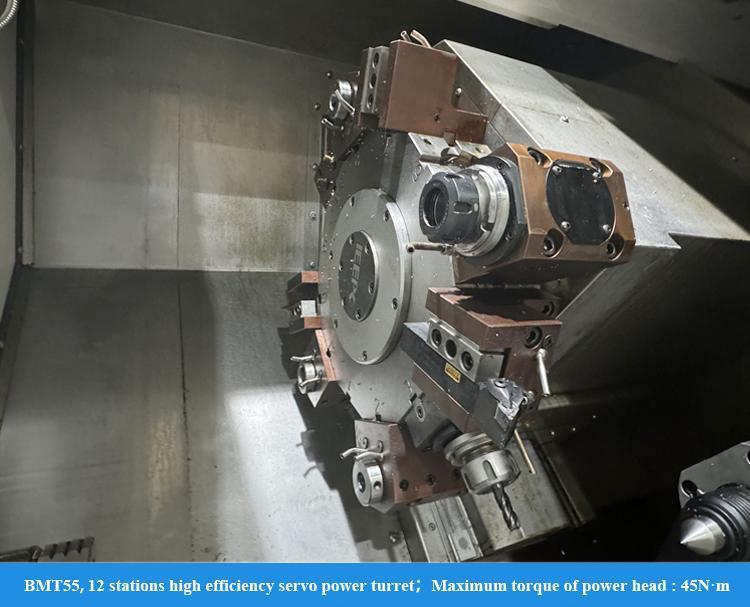

| 작은 탑 | 운전된 12 공구부는 작은 탑을 도구화합니다 | ||
| 툴 크기 | 외부 터닝 공구 정강이 | 밀리미터 | 25×25 |
| 천공 도구 정강이 | 밀리미터 | Ф40/Ф32/Ф25/Ф20 | |
| 맥스. 로드 | 디스크 제조 공정에 있는 제품 | 킬로그램 | 200 (척과 다른 부분을 포함하여) |
| 샤프트 제조 공정에 있는 제품 | 킬로그램 | 500 (척과 다른 부분을 포함하여) | |

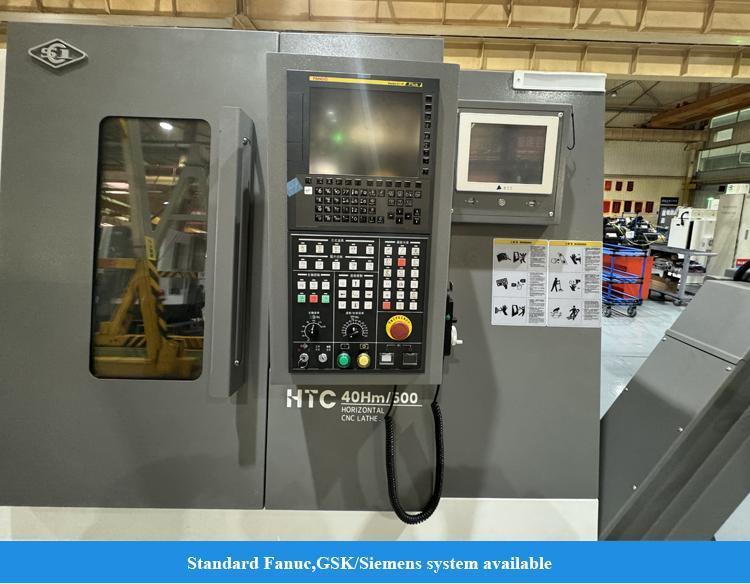

| 제어 시스템 | 화낙 오이-TF 플러스 | ||
| 가늘고 긴 메인 모터 | 화낙 βiIP30/6000 SP | ||
| 기계 하중 | 킬로그램 | 5500 | |
| 기계 전체적인 크기 | 밀리미터 | 4100×2050×1960 | |
III.Main 정확도
기계의 정확도는 GB/T16462-2007 CNC 수평 선반 정확도 검사 중인 표준을 구현합니다.
| 항목 | 국가 표준 | HTC40PM/1000 | |
| 기계 가공 정확도 | IT6 | IT6 | |
| 제조 공정에 있는 제품 원형을 기계화하기 | 0.003 밀리미터 | 0.0025mm/Ф75 | |
| 기계가공 제조 공정에 있는 제품의 지름 일관성 | 0.016 밀리미터 / 300 밀리미터 | 0.010 mm/150mm | |
| 가공 워크피스의 평탄성 | 0.025mm/Ф300mm | 0.010mm/Ф200mm | |
| 가공 워크피스의 조도 | Ra1.6μm | Ra1.25μm | |
| 위치 결정 정밀도 | x 축 | 0.016 밀리미터 | 0.010 밀리미터 |
| Z 축 | 0.025 밀리미터 | 0.015 밀리미터 | |
| ｃ 축 | 40" | ||
| 정확도를 배치하는 반복성 | x 축 | 0.007 밀리미터 | 0.005 밀리미터 |
| Z 축 | 0.01 밀리미터 | 0.007 밀리미터 | |
| ｃ 축 | 25" | ||
