금속 가공 슬랜트 베드 CNC 선반 T1/500 TURN 헤비 듀티

T1/500 슬랜트 베드 CNC 선반

중량 경직 침대 Cnc 톱니

금속 작업 CNC 톱니

원래 장소:

중국

브랜드 이름:

HD TECH

인증:

ISO certification

모델 번호:

T1/500

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

제품명:

비스듬한 베드 CNC 선반

최대 절단 길이:

500mm

맥스. 절단 직경:

300mm

맥스. 하락 에 스윙지름:

280 밀리미터

스핀들 헤드의 타입:

A2-6

주축 구경 지름:

Ø65

스핀들 속도 범위:

4500R/분

메인 모터 전원:

911/KW

작은 탑의 표준식:

수평 8개의 도구 스테이션

지불 및 배송 조건

최소 주문 수량

1 세트

가격

협상 가능

포장 세부 사항

나무 케이스, 주석 트렁크, 기타 항해에 적합한 포장

배달 시간

30-45일

지불 조건

T/T, L/C, Western Union

공급 능력

달 당 50 세트

선형 가이드 웨이가있는 SL280 경사 침대 CNC 선반 고정확도

가장 좋은 가격 을 구하라

580mm X 축선 여행 경사 침대 CNC 선반 축융기 SL580 선형 가이드웨이

가장 좋은 가격 을 구하라

비디오

금속 가공 슬랜트 베드 CNC 선반 T1/500 TURN 헤비 듀티

가장 좋은 가격 을 구하라

비디오

ｃ 축 생활 작은 탑과 HTC40PM 수평선상 CNC 터닝센터 3500rpm

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

금속 가공 슬랜트 베드 CNC 선반 T1/500 TURN 헤비 듀티 0

제품 설명:

SMTCL 수평 기울기 침대 CNC 턴트 HTC30Q CNC 턴트 센터 정밀 CNC 턴트

새로운 세대의 HTC-H/S CNC lathes는 전문적인 설계 및 분석 소프트웨어를 통해 최적화됩니다. 첨단 제조 및 테스트 기술로 조립, 검증 및 개선됩니다.그들은 좋은 절단 성능을 가지고 있으며, 다양한 회전 부품을 처리 충족 할 수 있습니다..
HTC30H(Q) CNC 톱니바퀴는 작은 영역을 차지하고 다양한 작은 크기의 부품의 고정도 처리에 적합하며 자동차, 베어링, 하드웨어,의료 및 기타 산업.

제품 특징:

1높은 정밀도

◆ 고정확 한 나사 와 안내 레일
◆ 고 정밀 스핀들 베어링
◆ 공정 표준 의 정량화
◆ 고정밀 한 격자 룰러
2높은 효율성
시스템 모듈 코드 적용
◆ 기능적 구성이 완전합니다.
지적 생산
◆ 고효율의 세이버 타워
◆ 고성능,중량 절단 스핀들
3고직성
◆ 고품질 의 철조 침대 등
◆ 키  castings: 길게 뻗은 침대 옆 상자
◆ 높은 힘 과 높은 토크 스핀 들
◆ 고직성 도구 탑

제품 세부 사항:

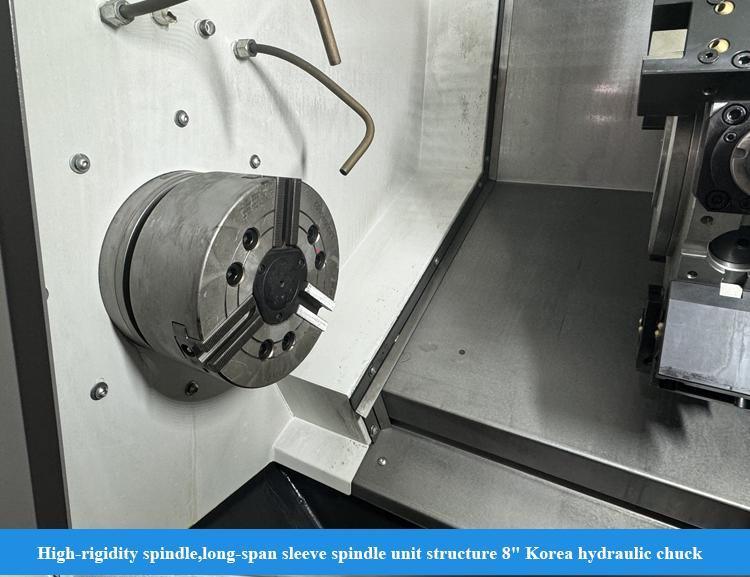

고직성 스핀들

큰 팽창 스핀드 단위 구조는 복합지원을 위해 수입 된 이중 줄 실린더 롤러 베어링과 각색 접촉 구리 베어링을 사용합니다.스핀드의 딱딱성과 토크를 향상시키고
스핀드의 훌륭한 무거운 절단 효과.

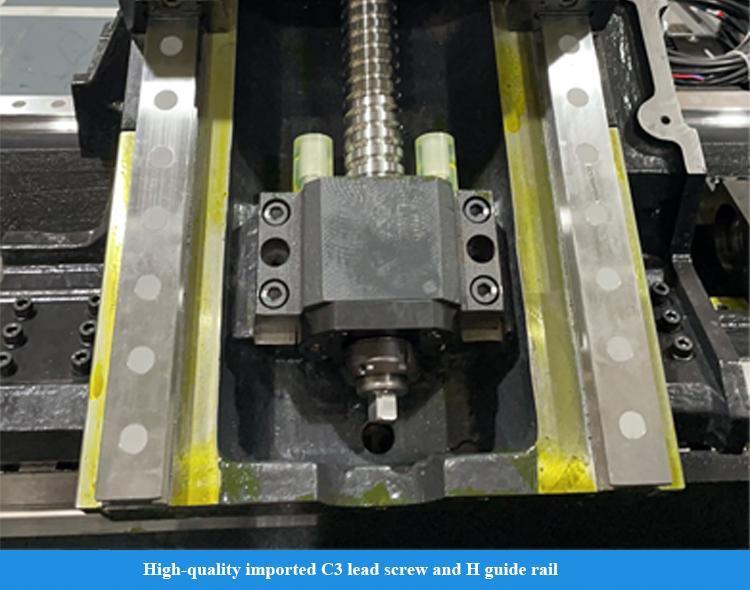

고 정밀 공 나사
그것은 고품질의 수입 C3 등급 나사 및 H 등급 가이드 레일을 사용하고 우수한 달성하기 위해 직접 서보 모터에 의해 구동
작동 정확성

반굽는 썰매
가이드 레일 스프랜드는 합리적으로 커지고, 운동 시스템 구조는 최적화되고, 침대 샐러드의 주요 몸은
중요한 부품의 전반적인 딱딱성을 보장하기 위해 활 모양으로 설계되었습니다.

빠른 이동 속도: 30m/min
세르보 모터는 연결을 통해 공 나침반에 직접 연결되어 중간 링크를 줄이고 달성
간격이 없습니다. X축 및 Z축 가이드 레일은 수입 선형 롤링 가이드 레일을 채택하여 높은 경직성, 좋은 역학적 성능 및 정확성을 보장합니다.운영 속도를 높이고 생산 효율성을 향상.

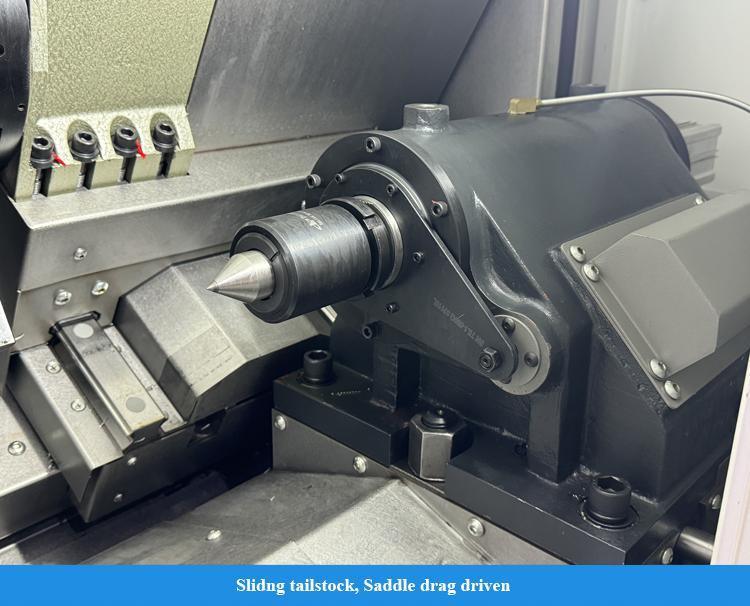

스플리트 세보 꼬리 스톡
꼬리 스톡은 정밀하게 제어하고 유연하게 꼬리 스톡을 조정할 수 있는 선택적 servodriven 방식으로 이동 할 수 있습니다.
가동 속도와 작업 클램핑 힘은 가공 요구 사항에 따라, 꼬리 스톡이 작업 부품을 빠르게 접근하고 충돌없이 단단하게 할 수 있습니다.그리고 긴축 위치에 대한 실시간 피드백을 제공할 수 있습니다. 개선
생산 교체 효율성: 상부와 하부 분할 스톡을 채택합니다.정확성을 조정하고 유지보수 효율성을 향상시키는 것이 쉽습니다.

고정된 두 개의 전압 구조
X 축은 이중 고정 지원 구조를 개발하고 효과적으로 전 스트레칭 변형을 상쇄하기 위해 사전 스트레칭 나사를 사용합니다
그리고 온도 상승 변형. 그것은 스ikulu의 온도 상승을 줄이기 위해 특별한 밀폐 구조와 협력합니다.
따라서 높은 정밀도와 높은 정밀도 기계 도구 공급 안정성을 달성

세르보가 작동하는 도구 장착기
선택적으로 세르보가 작동 도구 홀더, 고 정밀 C 축 구조와 양방향 전력 머리가 높은 실현
-효율성 통합 회전
프레싱, 뚫기 처리.

내부 냉각 도구 기기
옵션 내부 냉각 도구 홀더와 도구 센터에서 물 출구 내부 구멍 가공 중에 효율적인 칩 제거를 실현하고 처리 품질을 보장

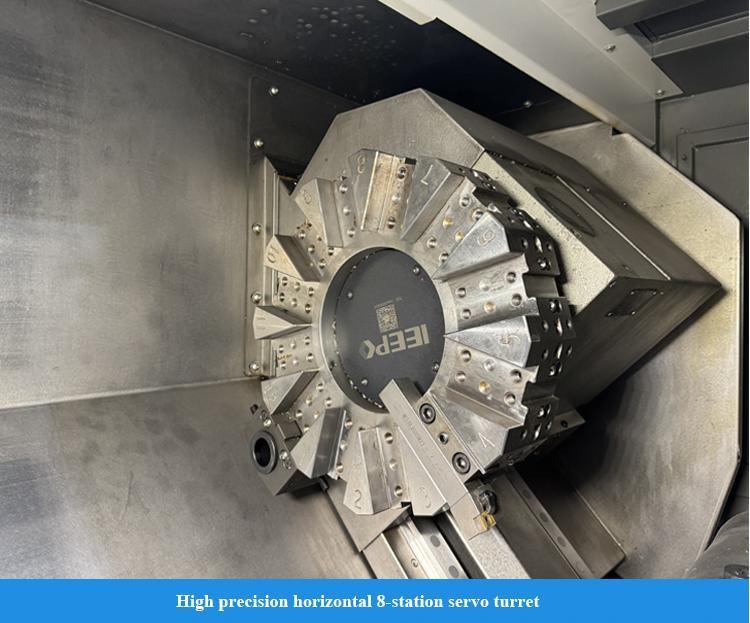

효율적인 서보 도구 장착기
세르보 툴 홀더는 빠른 인덱싱 속도를 가지고 있으며 지속적으로 인덱싱 될 수 있으며 두 방향으로 가장 가까운 도구를 선택할 수 있습니다.
도구 타워는 절단 디스크 인덱싱을 실현하기 위해 절단기를 통해 도구 홀더 내부의 이동식 치아판을 구동합니다. 절단 디스크가 자리에서 회전 된 후,고정된 치아판과 이동 가능한 치아판이 수압적으로 잠겨 있습니다.내부 구조는 간단하고 실패점은 낮습니다.

산업 적용:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe기계 도구는 경제적, 효율적, 에너지 절약, 높은 위치 정확성 및 간편한 유지보수와 같은 특징을 가지고 있습니다.그리고 자동차와 같은 산업의 소규모 부품의 회전 기계제공에 대한 첫 번째 선택 제품입니다.하드웨어와 전자제품 등

금속 가공 슬랜트 베드 CNC 선반 T1/500 TURN 헤비 듀티 1

제품 파라미터:

부문	단위	HTC 16H ((Q)	HTC 30H ((Q)
맥스, 자르고 있어	mm	Φ160	Φ300
최대 절단 길이가	mm	160	500
맥스, 다이아노스를 윙크해 침대 위로	mm	Φ420	Φ420
최대. 다이아노를 흔들고 침대 틈을 넘기	mm	Φ160	Φ280
스핀들
스핀드 코 모델	-	A2-5	A2-6
앞 베어링 내부 다이어	mm	90	100
스핀드 톱니와 구멍 크기		1:20;Φ62	1:20Φ70
스핀들 구멍의 다이아몬드	mm	Φ56	Φ65
맥스. 바 디아.	mm	Φ44	Φ50
표준 차크 다이어.	인치	6인치	8인치
스핀드 속도 범위	r/min	6000	4500
스핀드 최대 토크	N.m	72 ((1500r/min)	180 ((576r/min)
스핀드 등급 토크	N.m	86 ((1500r/min)	110 ((769r/min)
주 엔진 출력 전력 연속/30분	kW	11/13.2	9/11
X/Z 축
X축 고속 경사 속도	mm	30	30
Z축 고속 경사 속도	mm	30	30
X축 이동	mm	145	160
Z축 이동	mm	205	560
Tailstock
꼬리동물 여행	mm	∙	300
Tailstock 드라이브 방법		∙	썰매 견인
꼬리잡이 장갑 여행	mm	∙	100
Tailstock sleeve dia. 꼬리 스톡 장갑.	mm	∙	Φ100
꼬리 톱니 톱니 구멍		∙	MT- 5
도구탑
도구탑 형태		8역 수평 서보 타워	8역 수평 서보 타워
중앙 높이	mm	63	80
도구 보관기 위변의 위치 재정착 정확도	세크.	± 16	± 16
가까운 도구를 선택할 수 있다면	mm	네	네
다른 것
스핀들 중심과 바닥 사이의 거리는	mm	926	936
기계 무게	1kg	2600	3500
전력 공급 용량	KVA	23	23
전체 차원 (LxWxH)	mm	1830×1580×1650	2295 × 1680 × 1650

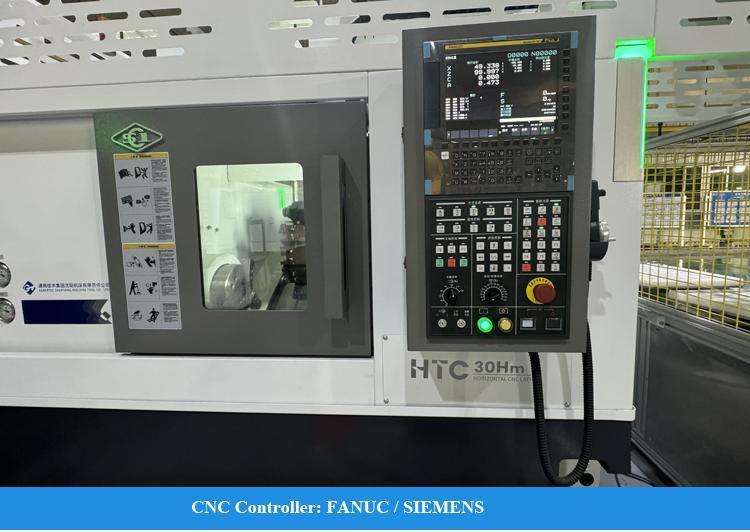

표준 구성: 1,FANUC-0i-TF 플러스 (5) 시스템 (H/S 시리즈) 2,GSK988TA 시스템 (Q 시리즈) 3"수갑형 스핀들" 4홀 턱 오일 실린더 58역의 서보 툴 캐리	선택적 구성: 1시멘스 시스템 2도구 설정 가이드 312 역의 서보 도구 캐리 4"작품의 측정" 5"전기장비차" 6오일 안개 수집기 7후면 칩 제거 장치 8도구 손상 감지 9"공압문"
