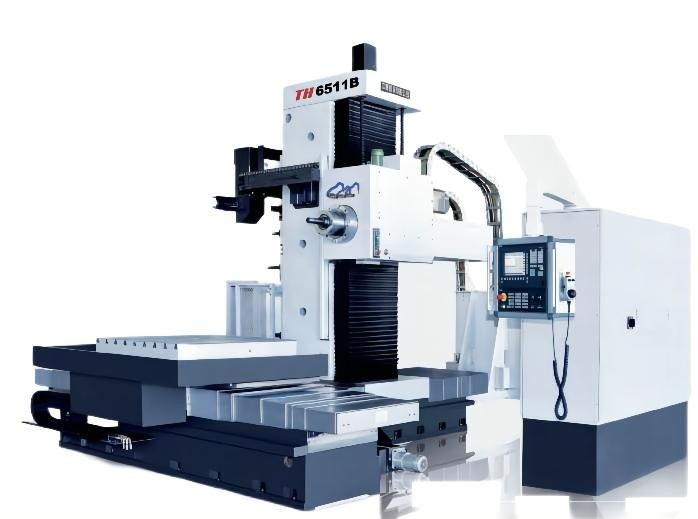

SMTCL CNC 수평 프레싱 및 굴착 기계 TK6511B 5 축 CNC 굴착 프레싱 기계

SMTCL CNC 수평 프레싱 및 굴착 기계 TK6511B 5 축 CNC 굴착 프레싱 기계

TK6511B 밀링 및 보링 머신

CNC 밀링 및 보링 머신

수평 CNC 보링 머신

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

ISO CE

모델 번호:

TK6511B/TKP6511B

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
생산품 이름:
TK6511B/TKP6511B CNC 수평 밀링 및 보링 머신

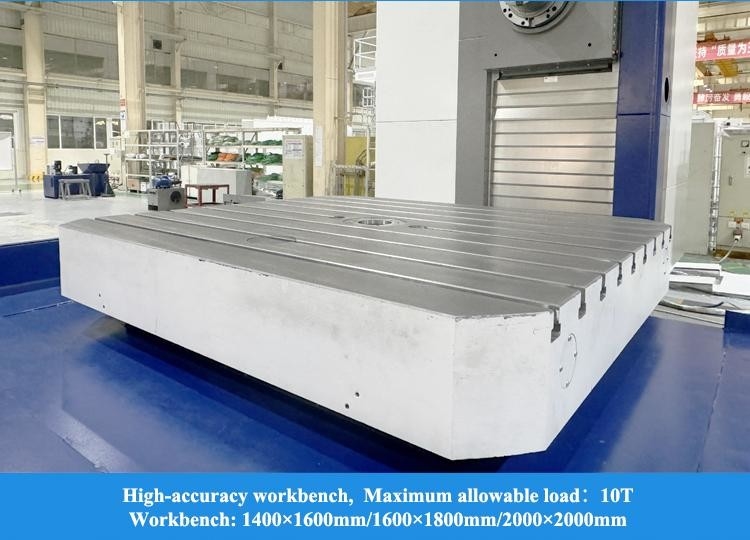

작업대 크기:
1000x1250 (1250x1400) mm
작업 테이블의 최대 허용 부하:
5000kg
작업 테이블 T 슬롯:
22x7 ((22x9) mm x n
가늘고 긴 지름:
Ø110 mm
스핀들 속도 범위:
10-2500 (10-3000) /10-2000 r /min
메인 모터 전원:
19.5/23.4 (연속/30 분) kw
전체적 차원(L*W*H):
5555x4155x4200 mm
지불 및 배송 조건
최소 주문 수량
1 세트
포장 세부 사항
장거리 해상 화물에 적합한 패키지
배달 시간
30-40일
공급 능력
달 당 30 세트
제품 설명

SMTCL CNC 수평 프레싱 및 굴착 기계 TK6511B 5 축 CNC 굴착 프레싱 기계 0

제품 설명:

금속을 위한 SMTCL CNC 수평 굴착 기계 TK6511B 5 축 CNC 굴착 굴착 기계
고강도 CNC 수평 밀링 및 boring 기계는 무거운 절단 수요를 충족 할 수 있으며 일반 기계, 엔지니어링 기계, 광업,전력 및 기타 산업.
구조적 특징:기계 도구는 T 모양 레이아웃과 단일 기둥 측면 매달아 박스의 구조에 있습니다
기본 부품:고강도 철근 소재와 樹脂 모래 공정을 통해 우수한 안정성 및 충격 저항성을 갖춘

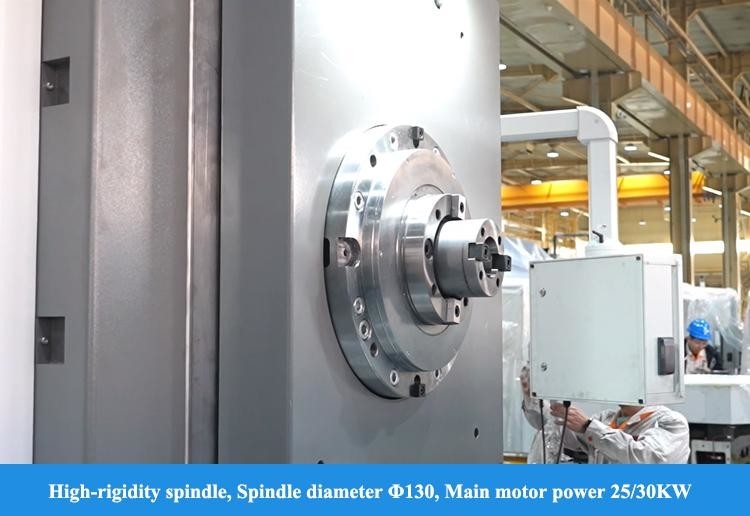

스핀드 그룹:그는 스핀드는 정밀 기어 그룹 매시링에 의해 구동되며 원활한 작동과 높은 정확도를 제공합니다.

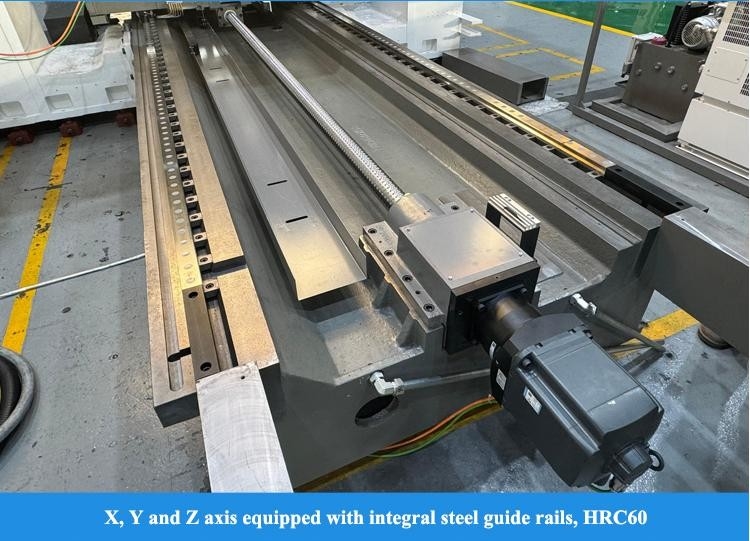

가이드 레일:X축, Y축 및 Z축은 중량 절단의 딱딱한 요구를 충족시키기 위해 통합 철도 삽입 안내 레일을 갖추고 있습니다.
드라이브:X축과 Z축은 구슬 리드 스크루를 줄이기 기어박스를 통해 구슬 리드 스크루를 구동하기 위해 세르보 모터를 채택하고, Y축은 구슬 리드 스크루를 직접 구동하기 위해 세르보 모터를 채택합니다.그리고 B 축은 고전적인 이중 워크 기어 & 워크 구조입니다

제품 특징:

  1. 강력한 가공 능력:작업 테이블의 부하 용량은 최대 30,000 kg이며, 큰 작업 조각의 가공이 가능합니다.에너지 장비 및 다른 산업.
  1. 높은 정확성 보증:수입된 롤러 선형 가이드, 리드 스크루 및 스핀들 베어링을 채택하여 각 축은 0.026/1000mm의 위치 정확도로 강력한 전송 경직성을 가지고 있습니다.정밀 부품의 가공을 보장합니다..
  1. 효율적인 절단 성능:프레싱 스핀드의 힘은 최대 49.2 kW이며 토크는 4000 Nm에 도달합니다. 1500 rpm의 높은 회전 속도와 결합하여 강력하고 효율적인 절단을 실현하고 가공 주기를 단축합니다..- 네
  1. 첨단 자동화 기술:시멘스 828D와 같은 첨단 CNC 시스템으로 장착되어 있으며, 높은 자동화 수준을 갖춘 완전 자동 헤드 변경 기술을 갖추고 있습니다.수동 개입을 줄이고 가공 효율을 향상시킵니다..
  1. 안정적이고 신뢰할 수 있는 구조:기둥과 윗 빔은 갱트리 프레임을 형성합니다. 대칭적인 프레임 구조는 합리적인 리브 배열을 가진 고품질의 철근 기본 부품과 결합되어 강한 경직성과 좋은 안정성을 가지고 있습니다.장시간 안정적으로 작동하는 장비.

제품 세부 사항:

SMTCL CNC 수평 프레싱 및 굴착 기계 TK6511B 5 축 CNC 굴착 프레싱 기계 1

산업 적용:

SMTCL CNC 수평 프레싱 및 굴착 기계 TK6511B 5 축 CNC 굴착 프레싱 기계 2


제품 파라미터:
그 물건들
단위
TK(H) 6511B
TK ((H) P 6511B
작업판 크기
mm
1000×1250/ 1250×1400
작업판의 최대 부하
T
5
스핀드 지름
mm
φ110
앞면 머리 지름
mm
-
φ630
도구 막대기 사양

JT50/BT50
스핀드 속도
r/min
10-2500
주 엔진의 전력
kW
19.5/234
스핀드의 최대 토크
Nm
1300/1600
작업판의 가로 이동 X
mm
2000/2500/3000
수직 이동 Y 머리
mm
1500/2000
기둥의 길쭉한 이동Z
mm
1200/2000
스핀드의 이동 W
mm
550
위쪽 머리 슬라이드 블록의 이동 U
mm
-
140
공급 속도
X,Y,Z
mm/min
1-6000
W
mm/min
1-2000
U
mm/min
-
1-1000
B
r/min
0-1.5
빠른 속도
X,Y,Z
m/min
10
W
m/min
2.4
U
m/min
-
2.4
B
r/min
2.5
위치 정확성
X,Y,Z
mm
X/Y:0.018/0.015 (그레이트 스케일)
Z:0.016/0.013 (그레이트 스케일)
W
mm
0.016
U
mm
-
0.032
B
"
8, 4x90°;6
위치 변경 정확성
X,Y,Z
mm
0.01
W
mm
0.014
U
mm
-
0.018
B
"
6

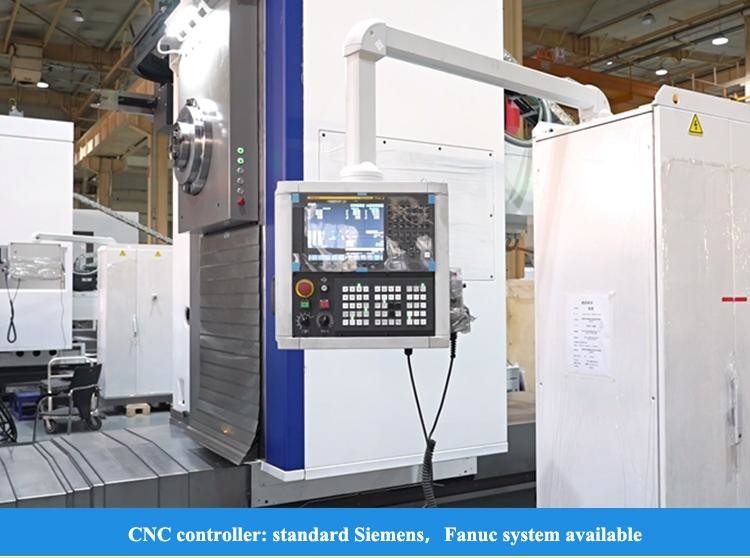

CNC 시스템


시멘스 828D
표준 구성:
시멘스 828D
스핀들 불기 기능
가이드 레일 보호
캐비닛 에어컨
냉각 및 칩 제거
수입 된 롤드 볼 스ikulu
사업자 보호
중앙화유
B축 원형 광망
물 총/공기 총 헤드 스톡 오일 냉장기
작업용 물판
앵커 쿠션 철
수입 스핀들 베어링
Y 방향 장갑 보호
선광등
선택적 구성:

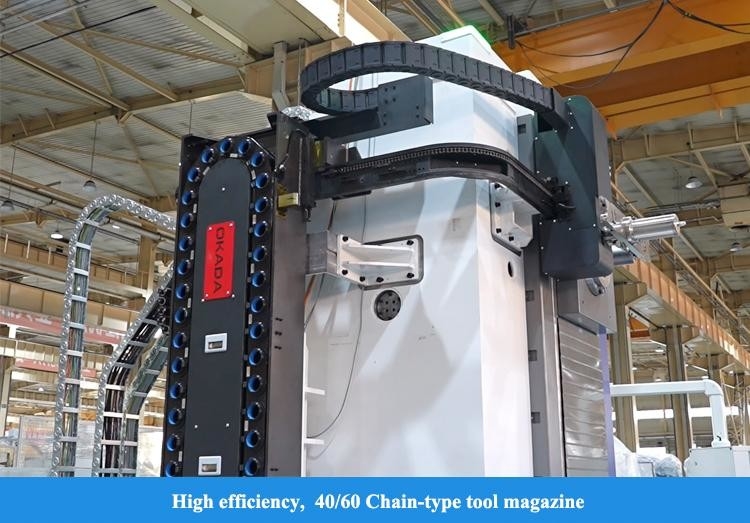

40/60 도구 매거진
펌프 스테이션 오일 냉각기
FANUC0I/31I 시스템
부속 프레싱 헤드
적응 제어
작업판 보호
도구 부하의 이상 감지
X/Y/Z축 격자 릴러
에너지 절약 패키지
스핀들 내부 냉각
시멘스 1

우리 서비스:

고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.

2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
우리 를 선택 하는 이유:
◆ 최고 품질 의 감각, 고객 의 요구 가 우선
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
우리 에 관한 것:
SMTCL CNC 수평 프레싱 및 굴착 기계 TK6511B 5 축 CNC 굴착 프레싱 기계 3
방문해 주세요!
상하이 HD M&E 테크 Co., Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 게트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리 공장:

SMTCL CNC 수평 프레싱 및 굴착 기계 TK6511B 5 축 CNC 굴착 프레싱 기계 4

FAQ:

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
