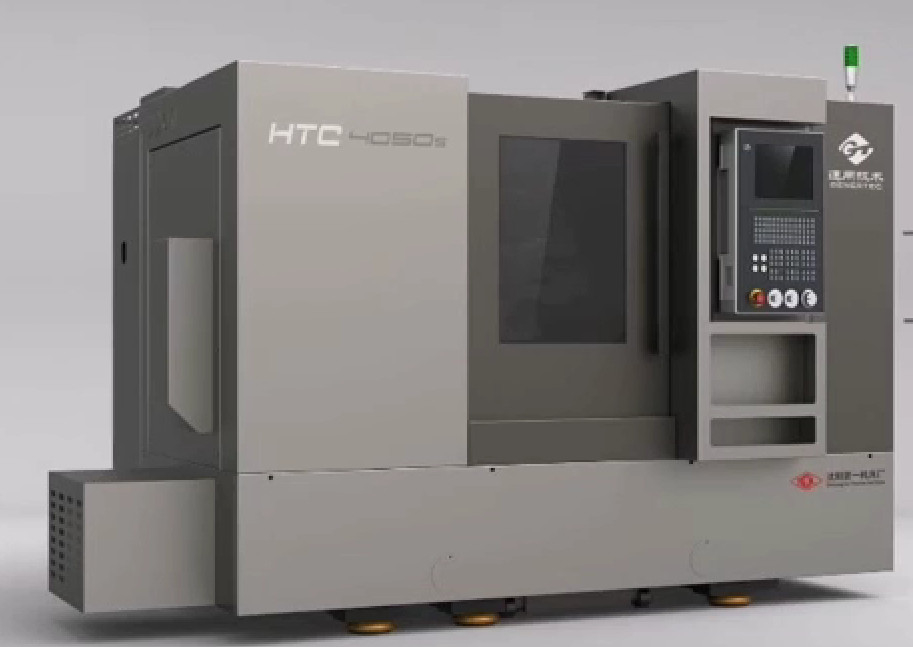

수평선상 비스듬한 베드 CNC 선반 기계 45 급 HTC4050S

수평선상 비스듬한 베드 CNC 선반 기계 45 급 HTC4050S

수평선상 비스듬한 베드 CNC 선반 기계

CNC 수평 선반 기계 45 급

CNC 선반 기계 비스듬한 베드

원래 장소:

중국

브랜드 이름:

HD TECH

인증:

ISO CE

모델 번호:

HTC4050S

지금 얘기해
지금 얘기해
제품 세부 정보
상품 이름:
HTC4050S CNC 수평 선반
베드 에 Max.swing 지름:
600 밀리미터
Max.cutting 길이:
500 밀리미터
맥스. 절단 직경:
400 밀리미터
맥스. 하락 위의 스윙지름:
320 밀리미터
연장 코:
A2-8
스핀들공의 지름:
80 밀리미터
바를 통한 최대의 지름:
50 밀리미터
주축 속도 범위:
/ 분 50~4000 R
주요 모터 출력 전력:
18.5 (30 분) /15 (평가된) kw
지불 및 배송 조건
최소 주문 수량
1개 세트
가격
협상 가능
포장 세부 사항
나무 상자, 주석 트렁크, 다른 내항성이 있는 포장
배달 시간
30-60 일
지불 조건
전신환, L/C (신용장), 인수 인도, D/P (지급도 조건), 웨스턴 유니온, 머니그램
공급 능력
달 당 50개 세트
제품 설명

HTC4050S CNC 수평 선반 기계 45 급은 베드 중국 제조사를 기울입니다

기계에 대한 I.General 도입

고효율, 대량과고 정밀도 처리를 위한 본체 부분을 회전시키면서, 기계는 스레드, 아크, 원추형이고 회전하는 본체 표면 안쪽과 바깥쪽을 돌리면서, 샤프트와 디스크 부분을 처리할 수 있습니다. 축의 디자인에서, 베드, 심압대와 합리적 경기의 강성의 다른 부품이 재절단의 안정을 보장하기 위해, 매우 기계의 강성을 향상시킵니다. 그러므로, 기계의 정확성은 IT6 ~ IT7에 도달할 수 있습니다. 다능 공작 기계로서, 그것은 특히 적합한 효율이 높고, 자동적인 것에 회전부의 하이-볼륨과 고정밀 처리, 자동차이, 베어링, 수력이고 다른 산업입니다.



II.Main 구조와 기술적 특징

1.선반대

이 직렬 머신은 더 안정적인 컷팅력을 만드는 45' 베벨 각도와 필수적 베드를 채택합니다. 베드는 고강도와 좋은 충격 흡수와 고밀도 무쇠로 만들어집니다. 매끄러운 절단기를 보증하기 위해, 칩 토출 포트 설계를 증가시켰습니다. 가이드 레일은 35번 상술 정확성 선형 가이드 레일, 높은 이송 정확도, 작은 마찰 저항, 좋은 강성, 내진동성, 고변형 능력, 더 높은 처리 공정 정확도와 더 빠른 이동 속도를 획득하기 위한 사용자들, 생산 효율을 채택합니다.



2.두번 주축 공급

x 축과 Z 축은 일래스틱 커플링을 통하여 서보 모터에 의해 가동되고 직접적으로 볼 스크류로 연결됩니다.

롤링 가이드 철도는 축 가이드 2명 사용됩니다, 가이드가 매우 처리 공정 정확도, 쾌속 이동 속도와 생산 효율을 향상시키기 위해, 마찰 저항과 온도 상승, 열변형을 감소시키기 위해, 공 사이에 케이지로 분리되는 4방향 부하형,고 정밀도와 큰 적재량입니다. 그것의 탁월한 장점은 소용적,고 정밀도와 낮은 유지보수 비용입니다,고 정밀도와 특히 부품의 크기 일관성이 매우 높은 자동차, 태도와 다른 산업에 적합한 비용 효율적 구성을 추구한 것은 사용자들을 위한 일차선택 엽니다.



3.가늘고 긴 박스

이 일련의 기계는 단일 스핀들 회전부의 축받치개입니다, 직접적으로 기계적인 전송, 빠르고 안정적 시작의 전력 손실을 줄이면서, 모터가 벨트 차를 통하여 스핀들 회전을 운전합니다. 필수적 가늘고 긴 구조 크기는 고강도와 고속도를 만나기 위해 최적화됩니다. 저온 상승, 작은 열변형으로, 가장 이상적 정확성을 달성하기 위한 축,고 정밀도 특성을 만들기 위한 통과하여 주의깊은 집회, 그렇게 안에 장기적인 축이 상대적으로 안정적인 스핀들 회전축을 유지하기 위해 일하. 특별한 축 부호기는 동시에 일어나는 벨트 드라이브 방식 메커니즘을 취소하고, 효과적으로 실패 율을 내립니다.



4.메인 모터 토크 특성 곡선

일련의 기계는 커팅 스피드는 1입니다 : 1.69



5.흡입판 실린더

이 기계의 표준 척은 유압 척입니다. 척은 쉽게 모든 종류의 정착물, 빠른 적용성으로 대체될 수 있고 다양한 부분을 처리하여 사용자들을 위한 요구조건을 충족시킬 수 있습니다. 또한 선택적 유압 척과 다른 규격의 실린더.



6.베드 안장과 스케이트보드

이 기계의 베드 안장은 고밀도 무쇠로 만들어집니다. 슬라이드 플레이트와 포크 받침대는 베드 안장에 위치합니다. 수입된 35 상술 선형 가이드 레일은 베드 안장에 계속 나아가기 위해 슬라이드 플레이트와 도구 받침대를 위해 채택됩니다. x 축 방향에서 움직임은 일래스틱 커플링과 볼 스크류를 통하여 서보 모터에 의해 가동됩니다. 수입된 고정밀 볼 스크류는고 정밀도와 정확한 전송으로, 리드 스크루로 선택됩니다.



7.도구 받침대

이 선반의 표준 도구 받침대는 서보 기구에 의한 도구 받침대를 채택합니다. 도구 받침대는 위치와 유체 정착 현상을 운전하기 위해 서보 모터를 채택하며, 그것이 고성능과 빠른 툴 변화를 위한 요구조건을 충족시킬 수 있습니다. 도구 받침대는 양방향성이고 가까운 칼 선택을 실현할 수 있습니다. 가속과 감속 프로세스를 제어하기 위한 서보 모터 기술을 이용하여, 도구 받침대는 여전히 높은 관성부하 하에 영향 없이 배치하는 탄력적 인덱싱을 완료할 수 있습니다. 고 정밀도 3중 이 디스크 구조, 유압 구동, 그렇게 느슨한 잠금장치를 달성하기 위한 그 사례를 높이지 않고 커터 디스크가 효과적으로 외부 오염 (냉각제, 철줄칼밥, 재, 기타 등등에게서) 내부 기계적인 구조를 보호하. 3중체 톱니판은 도구 받침대의 고강도와 정확성을 보증하기 위한 큰 크기와 높은 잠금력으로, 정밀 연마에 의해 고경도화 합금 강으로 만들어집니다. 도구 받침대는 사용 과정에서 그것의 정확도와 신뢰성을 보증한 정밀 가공, 소수의 일부, 합리적 디자인, 낮은 작동 온도와 오래가는 주유라는 유리한 입장에 있습니다.



8.심압대

상부는 소맷마루를 추진하기 위한 유압 실린더, 아래 슬라이딩 가이드 철도의 뒤를 통하여, 꼬리 부분 시트 본체 상단 소매에 고정됩니다, 전체 후방통 위치가 조동 장치 전후에 침대 안장에 의해 끌릴 수 있습니다.



9.수력이고 윤활계통

유압 시스템을 위한 수압탱크는 베드 뒤에 설치됩니다. 수력 소형 구조, 용이한 설치. 유압 시스템의 실린더를 실행한 각각에서의 압력은 개별적으로 조정될 수 있고 압력 보호 장치가 있습니다. 집중화된 양적 자동 윤활 시스템과 표준 구성.



10.냉방과 칩 제거 시스템

기계는 제조 공정에 있는 제품의 다른 소재에 따르면, 표준 칩박스를 갖추고 있고 칩 배출 장치를 선택할 수 있습니다. 칩 배출의 타입은 쇄 형 칩 배출, 스크레이퍼 또는 자기를 띤 스크레이퍼 칩 배출입니다. 체인 플레이트 칩 분리기는 모든 종류의 명부, 덩어리와 블록 칩을 수집하고 운반하는데 적합합니다 ; 스크레이퍼 칩 배출 장치는 구리, 알루미늄, 무쇠와 다른 잔해를 운반하는데 적합합니다 ; 자기를 띤 스크레이퍼 칩 분리기는 주로 습식 공정에서 150 밀리미터 보다 더 덜 길이와 무쇠 칩을 운반해서 사용됩니다. 칩 배출 장치는 자동 칩 배출이고 M 교육 칩 배출 장치 개시와 정지에 의해 제어될 수 있습니다.

냉각 박스와 칩 제거 장치는 기계의 정확도가 열을 줄임으로써 영향을 받지 않는다는 것을 보증하기 위해 메인 머신에서 분리됩니다. 수입된 큰 흐름과고 낙차 냉각 펌프를 채택하시오 그러면 냉각수는 직접적으로 냉각 펌프에 의해 밖에 이끌리는 것 뒤에 도구 받침대 위의 냉각 유출구로 연결되고, 제조 공정에 있는 제품의 기계 가공 정확도를 보증하고 도구의 서비스 수명을 향상시키기 위해, 부분과 도구에게 냉방과 주유를 제공하기 위해, 도구 동영상 노즐을 통하여 밖에 토했습니다. 게다가 기계 공구의 배치에 대한 사용자의 요구에 따르면, 칩 추출기는 사이드형 또는 배면 투사형을 선택할 수 있습니다.



11.전기 시스템

11.1 기계 전기 시스템

기계의 전기설계는 GB/T 5226.1-2019 전기적인 표준에 따릅니다. 회로의 전원 회로는 과전류와 단락 회로에 의해 보호받고 기계의 관련된 동작이 장비와 개인 안전을 보증하기 위해 따라서 연결됩니다. 전기 시스템이 자기 진단 기능을 가지고 있다고, 작전과 유지 관리자는 표시등과 디스플레이에 따라 언제든지 기계의 각 부의 가동 상태를 관찰할 수 있습니다. 주요 전기 부품은 공작 기계류의 안전을과 신뢰성을 보장하기 위해, 중국 외국 협력 제품 또는 국내 잘 알려져있는 제품입니다.



11.2 전기적 박스

닫힌 x형 전기적 박스를 사용할 때, 전기 장비의 정상 작동을 보증하면서, 전기적 박스는 히트-디스시프팅. 전기적 박스는 그루브 플레이트 배선 구조를 사용합니다, 성분 배치와 배선이 가도록 합리적이고, 깔끔하고, 아름답고 쉽습니다. 확장에 대비하여 전기 박스에서 어떤 공간을 남겨 두세요.



11.3 기계 조작 제어함

제어함이 익숙한 회전축 조작은 기계의 설정과 작전을 용이하게 합니다.



11.4 안전 보호

기계는 다양한 폭발이 기계에 대한 손상을 야기시키는 것을 예방하기 위해 경보 장치와 비상 정지 버튼을 가집니다. 소프트웨어의 합리적 디자인 때문에, 알람은 디스플레이를 통하여 문자와 알람을 보여줄 수 있습니다. 기계 공구는 알람이 다른 상황에 따라 3가지 범주로 분할되는 방법을 나눕니다 : 비상 경보는 비상 정지입니다 ; 일반 경보는 구현된 공급입니다 ; 운용 오류를 위해 단지 신속합니다.

3세. 주요 기술적인 매개 변수, 기계의 정확성

1.주요 기술적인 매개 변수



항목 유닛 상술 발언
베드 에 Max.swing 지름 밀리미터 600
Max.cutting 길이 밀리미터 500
맥스. 절단 직경 밀리미터 400
맥스. 하락 위의 스윙지름 밀리미터 320
연장 코   A2-8
스핀들공의 지름 밀리미터 80
바를 통한 최대의 지름 밀리미터 50 82
가늘고 긴 박스 주축 속도 범위 분 R / 50~4000/284 ★GSK988TA
주요 모터 출력 전력 kW (평가된) 18.5 (30 분) /15 ZJY265A-15AM-B5
주축 속도 범위 분 R / 50~4000/370 화낙 0i-TF 플러스
주요 모터 출력 전력 kW (평가된) 18.5 (30 분) /15 βiIP30/8000-B SP
챠크 직경 / 타입 밀리미터 82
X-축 쾌속 이동 속도 분 M / 30
Z축 쾌속 이동 속도 분 M / 30
X-축 교통 밀리미터 210
Z축 교통 밀리미터 550
미끄러져 움직이는 심압대 심압대 교통 밀리미터 350
심 압축 교통 밀리미터 100
심 압축 테이퍼 홈의 테이프녹화자 모르스 5# 매뉴얼 잠금장치, 생생한 상부
모르스 4# 수력 로킹, 작은 축
서보 기구에 의한 심압대 심압대 교통 밀리미터 400
테일콘 홀의 테이프녹화자 모르스 5# 생생한 상부
모르스 4# 작은 축
표준 툴 홀더 형식   100개의 중심 높이 8 위치 서보 도구 받침대
툴 크기 외부 원형도구 밀리미터 25×25
보링 막대기의 지름 밀리미터 Ф40/Ф32/Ф25/Ф20
도구는 가까이에 선택될 수 있습니까?
맥스. 부하 베어링 디스크 부분 킬로그램 200 (척과 다른 공작 기계 부속품을 포함하여)
샤프트부 킬로그램 500 (척과 다른 공작 기계 부속품을 포함하여)
기계 공구 중량 킬로그램 4200
기계 공구 (length× width× 높이)의 윤곽치수 밀리미터 2940×1810×1975



기록 :

1 : 척, 트럭 또는 메인 모터의 인스톨된 다른 형태가 선별적 척 또는 카드의 제한 속도에 유의할 때, 방추 속도는 표준 구성 하에 속도 범위입니다.

2 : CNC 공작 기계류는 전력 공급기 요구사항을 위해 엄격합니다. 만약 사용자의 전력망이 ± 10% 이상을 변동시키면, 규제 기관이 증가되어야 합니다, 그렇지 않았다면 CNC 기계 공구가 적당히 일하지 않을 것이고, 예측 불가능한 결과를 편평하게 합니다.

3 : 기계의 최대 회전력은 끊임없이 계속되지만, 그러나 절단 직경이 크게 된 것처럼, 컷팅 매개 변수가 작은 것으로 만들어질 수 있고 따라서 기계 기계가공 매개 변수가 제조 공정에 있는 제품 크기에 따라 조정되어야 합니다.

4 : 중량의 기계는 단지 참조를 위한 것이고 최종적인 중량이 기계 공구함의 대상입니다.



2.주요 정확도



조사 항목 공장 표준
기계 가공 정밀 IT6
가공 워크피스의 원형 0.0025mm/Ф75
제조 공정에 있는 제품 직경 일관성을 기계화하기 0.010 밀리미터 / 150 밀리미터
제조 공정에 있는 제품 평탄성 0.010mm/Ф200mm
가공 워크피스의 조도 Ra1.25μm
위치 결정 정밀도 x 축 0.008 밀리미터
Z 축 0.008 밀리미터
반복성 위치 결정 정밀도 x 축 0.004 밀리미터
Z 축 0.004 밀리미터



IV. 기계의 메인 구성

아니오. ame 아누패트우러 타입과 상술 분량 에마르크스
HTC4050s
1 CNC 시스템 GSK GSK988TA 1개 세트
화낙 화낙 0i-TF 플러스
2 메인 모터 GSK ZJY265A-15AM-B5 1개 세트
화낙 βiIP30/8000-B
3 x-축 서보 모터 GSK 130SJTE-MZ150D 1개 세트
화낙 (브레이크로) βiS22 / 3000 비
4 Z축 서보 모터 GSK 130SJTE-M150D 1개 세트
화낙 βiS22/3000-B
5 서보 기구에 의한 심압대 모터 화낙 βiSc12/3000-B
GSK 130SJTE-MZ150D
6 X-축 볼 스크류 수입됩니다 φ32×12-635 1개 세트
중국에서 만들어집니다
7 Z축 볼 스크류 수입됩니다 φ32×12-1042 1개 세트
중국에서 만들어집니다
8 x 축 가이드 레일 수입됩니다 35 # 1개 세트
중국에서 만들어집니다 35 #
수입됩니다 35 #roller
9 Z 축 가이드 레일 수입됩니다 35 # 1개 세트
중국에서 만들어집니다 35 #
수입됩니다 35 #roller
10 스핀들 베어링 수입됩니다 전면 120, 후방 100 1개 세트 A2-8 ★
11 스크류 베어링 수입됩니다 25X62X15 1개 세트
12 도구 받침대 IEEPO 100개의 중심 높이 8 위치 서보 도구 받침대 1개 세트
100개의 중심 높이 12 정거장 서보 기구에 의한 도구 받침대 1개 세트
13 허커백 천 대만 주 / 한국 12 " 매체 고체 1개 세트
"무의미한 12
10 "매체 고체
"무의미한 10
8 "매체 고체
"무의미한 8
14 아일스탁 우리의 공장 수력 심압대 수력 로킹 1개 세트
수력 심압대는 손으로 잠깁니다
서보 기구에 의한 심압대 생생한 상부
서보 기구에 의한 심압대 작은 가늘고 긴 구조
15 냉각 박스를 받아 자르느요 중국에서 만들어집니다   1개 세트
16 칩 제거 장치 중국에서 만들어집니다 뒷줄 / 측면 가로열 1개 세트



기록 : ★와 함께 표시된 그것들은 표준 구성이고 다른 사람이 선택적인 구조입니다 ;

V. CNC 선반 선택적인 구조 :

아니오. I tem 모델사양 분량 에마르크스
1 고압 펌프 7MPa 물 펌프 1개 세트 선택적입니다
2 자동 라인 보호 채광창 타입 상부 도어 1개 세트 선택적입니다
앞문 시작 유형 1개 세트 선택적입니다
3 침대 곁에 물을 불기 물 가스 두 방법 1개 세트 선택적입니다
4 자동 라인 인터페이스 자동 선로 접속 모듈의 입출력 점은 6 쌍입니다. 1개 세트 선택적입니다
5 유압원통 탐지 장소에서 척 1개 세트 선택적입니다
