원래 장소:
중국
브랜드 이름:
HD TECH
인증:
ISO certification
모델 번호:
HK500LI

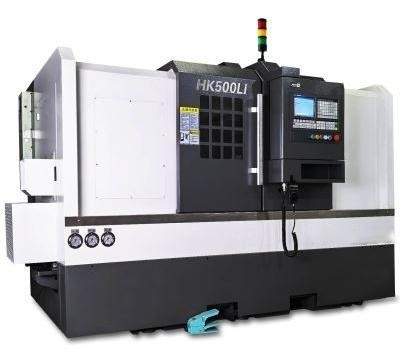

HK 시리즈 도구 포스트 CNC 톱니 HK500LI CNC 톱니 기계
HK500LI CNC lathes는 기울기 침대 공 (올라기) 선형 가이드 레일을 사용하는 실용적인 처리 기계 도구의 일종이며 제품 구조는 성숙하고 안정적이며 신뢰할 수있는 성능입니다.이 일련의 기계 도구는 샤프를 실현할 수 있습니다, 내부 및 외부 표면의 디스크 유형, 피침 표면, 아크, 스레드, boring, reaming, 또한 많은 종류에 적합한 비 원형 곡선 및 다른 회전 가공을 실현 할 수 있습니다.소량 및 중량 제품 처리, 특히 복잡한, 고 정밀 부품의 우월성을 보여줄 수 있습니다. 기계, 하드웨어, 자동차, 위생용품 가공에 적합합니다.
주요 기술 매개 변수
| 항목 | 모델 | HK500LI |
| 가공 범위 | 침대 위로 흔들고 | d500mm |
| 최대 회전 지름 (디스크 타입) | d400mm | |
| 최대 회전 지름 (축형) | d250mm | |
| 최대 가공 길이 | 800mm | |
| 구멍 지름을 통해 최대 바 | d52mm | |
| 중앙 사이의 거리는 | 850mm | |
| X/Z 축 가로 | X축에 대한 효과적인 이동 | 210mm |
| Z축의 효율적인 이동 | 850mm | |
| X,Z축 빠른 공급 속도 | 20m/min | |
| X,Z 축의 선형 안내 레일 | 35/35 (롤러) | |
| 납 나사 지름/X,Z 축의 피치 | 3210/3210 | |
| X,Z 축에 대한 서보 모터 | 15/15Nm | |
| 스핀들 | 스핀드 코 | A2-6 |
| 스핀드 구멍 지름 | d66mm | |
| 최대 스핀드 속도 | 4000회속 | |
| 스핀드의 모터 파워 | 11kw | |
| 턱과 낚시 실린더 | 8인치 | |
| 가공 정확성 | X,Z 축의 위치 정확도 | ±0.006mm |
| X,Z 축의 Popeatability 정밀도 | ±0.005mm | |
| Tailstock | 꼬리줄 수갑 | MT-5 |
| 맥스.타일스록 장갑을 위해 여행 | 100mm | |
| 톱스톡의 압력 범위 | 8-25pa | |
| 꼬리동물 이동 모드 | 좌석 구동, 수압 잠금 | |
| 도구 | 도구 막대기 표준 | 25*25 |
| 지루한 도구 바 | d32mm | |
| 타워 (도구 표준) | 80 중앙 높이 8 스테이션 | |
| 다른 사양 | 침대 구조 | 45° 기울기 |
| 외부 차원 | 전체 차원 (L*W*H) | 2855*1580*1875 |
| 기계 무게 | 3300kg |
구조적 장점
제품 특징:
기계의 침대 구조는 높은 강도 Meehanite 주사철 형식을 사용 하 고 열 균형 설계와 함께 45° 기울기 침대 구조를 가지고 있습니다.높은 안정성 및 유연하게 작동하기 쉽습니다.내부 및 외부 원형 표면, 피침형 표면, 표면, 최종 표면 (인치 시스템 스레드, 메트릭 스레드, 톱니 스레드 및 스레드) 의 회전 처리를 실현 할 수 있습니다.구멍을 파는 등이 기계는 작업장에서 작업 조각을 대량 처리하기에 적합합니다.
높은 안정성 전자 제어 시스템:
전기 상자 내의 유통 라인은 CE 안전 표준에 맞습니다. 전기 부품은 세계적으로 유명한 브랜드를 사용합니다. 제어 시스템이 작동하는 동안,합리적인 열 균형과 전기 간섭의 설계는 외부 간섭에 영향을 받지 않습니다..
고속 및 고직성 스핀들:
스핀델은 타이완에서 수입한 것을 사용합니다.NSK p4 등급 각 구슬 베어링이 스핀델 내부에 설치되어 있습니다.앞 3과 뒷 2의 집합은 축적 및 방사선 방향에 대한 경직성과 작업 정확성을 보장합니다.스핀드와 캐비닛의 접촉 표면은 스크래프되어 있습니다. 따라서 스핀드의 고속 동작 동안 스핀드를 조용하고 최소한의 진동과 좋은 열 분비를 유지할 수 있습니다.
고강도 선형 안내 방법과 고정도 공 나사:
X,Z 축은 높은 경직성을 가진 선형 안내 방법을 사용합니다 ((타이완에서 수입된 Hiwin 및 PMI). 계산과 분석을 통해 트랙과 트랙 간격은 최고의 디자인을 사용합니다.낮은 저항과 높은 경직성x.Z축은 고정도 C3 썰기 공 나사 사용. 고정된 끝의 양쪽은 NSK 또는 FAG의 결합형의 60° 기울기 공 베어 보조 지원을 사용합니다.두 샤프트엔드는 작업 정확성을 보장하기 위해 선행 디자인을 사용합니다빠른 움직임은 30m/min입니다. 따라서 작업 효율성을 높이고 처리 시간을 줄일 수 있습니다.
정밀 수압탑 (CNC 턴 머신 및 턴 머신 시리즈의 표준 액세서리):
타워 회전은 서보 모터에 의해 작동합니다. 두 쪽으로 회전하고 가장 짧은 거리에서 도구를 선택할 수 있습니다.
칩 컨베이어 (선택):
가공 재료에 따라, 당신은 체인 칩 컨베이어를 선택할 수 있습니다. 간단한 유지 보수는 기계 몸체에 있습니다.그래서.운영자는 효율적으로 칩을 제거하고 기계 몸을 쉽게 깨끗하게 유지할 수 있습니다..
자동 바 피더 (선택):
오일 바드 피더
스윙 팔 컨베이어 벨트 피더
기계식 팔
유연한 생산 라인
칩 컨베이어
오일 바드 피더
기계식 팔
스윙 팔 컨베이어 벨트 피더
정밀 하이드럴 스톱 위치 속도, 모든 종류의 길고 짧은 작업 조각에 적합
수압 절단 타워는 무거운 절단 힘, 강한 실용성을 견딜 수 있습니다
산업용
작업 부품 샘플:
Q1: 어떻게 요금을 받을 수 있나요?
A:마사지를 남겨주시고 구매사항을 보내주시면 최대한 빨리 답변을 드리겠습니다.
Q2: 사용자 정의 된 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
A:예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q3: 당신의 보증 조건은 무엇입니까?
A:우리는 기계의 화물표 날짜부터 12개월 동안 결함이 있는 부품을 교체할 것입니다.
Q4: 왜 당신 회사를 선택하셨나요?
A:개발, 설계, 제조, 전체 생산 과정의 조립에서 온 제품들은 공장들 사이에 이루어집니다. 완벽한 생산 체인입니다. 가장 신뢰할 수 있는 보증입니다.그리고 대부분의 CNC 브랜드는 사용자의 필요에 따라 선택할 수 있습니다.
Q5: 표준 액세서리는 가격에 포함되어 있습니까?
A:네, 우리의 모든 가격에는 상표 표준 액세서리가 포함되어 있습니다.
Q6: 당신의 회사는 기술 인력을 우리 회사에 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
A:우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치하기 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q7: 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A:귀하의 사양 또는 제품 도면을 나열하십시오, 우리는 당신을 위해 가장 적합한 기계를 선택할 것입니다.
Q8: 회사의 주요 제품은 무엇입니까?
A:우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어, CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등등.
Q9: 지불 조건은 무엇입니까?
A:T/T 주문시 30% 초기 지불, 배송 전에 70% 잔액 지불.
